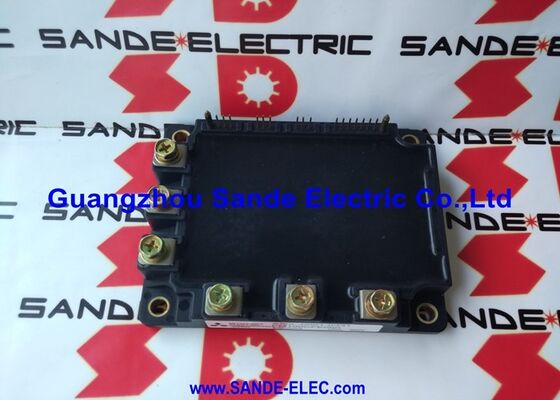

A50L-0001-0327 6MBP50RTA060-01 Fanuc IGBTモジュール A50L00010327 6MBP50RTA06001 A5OL-OOOI-O327 6MBP5ORTAO6O-OI

A50L-0001-0327 FANUC 富士 IGBT-IPM パワーブロック 50A / 600V / 16-Pin / 6MBP50RTA060 / CNC サーボドライブスペア

IGBT-IPM パワーブロック A50L-0001-0327とは何か

The A50L-0001-0327 is FANUC's designation for a Fuji Electric IGBT Intelligent Power Module (IPM) in the 50A / 600V class — used as the power conversion element in FANUC AC servo and spindle drive units.

このモジュールは,FANUCによって"パワーブロック"としてカタログ化されています. ドライブ・ユニットの内部ヒートシンクに搭載される自立のパワー・スイッチ・アセンブリ.A50L-0001-0327はインバーター切換機能を完全に実行します: ドライブの制御電子からPWMゲートコマンドを受信し,接続されたACモーターを動かす変周波三相出力を生成する.

基本規格

インテリジェント・パワー・モジュール (IPM)

"IPM"の指定は,A50L-0001-0327を受動型IGBTトランジスタ配列以上のものとして識別する.インテリジェントパワーモジュールは以下を統合する:

ゲート駆動エレクトロニクス内蔵ゲートドライバ回路は,外部IGBTゲートドライバコンポーネントの必要性をなくす. 16ピンインターフェースは論理レベルのPWM信号を直接受け入れる.

超電流保護:内部電流センサーは,電流過剰状態 (モーター短回路,欠陥電流がトランジスタ接続を損傷する前に,マイクロ秒以内にIGBTゲートをシャットダウンします..

超温保護:A temperature sensor within the module generates a protection signal when the semiconductor junction temperature approaches the maximum — preventing thermal damage from inadequate cooling or excessive load.

短路防止:デサチューレーション検出は,短回路耐久時間内でのIGBTをシャットダウンし,出力短回路中にモジュールを破壊から保護します.

応用 ファンUC サーボ・スピンドル駆動システム

A50L-0001-0327は,FANUCの駆動装置に搭載されており,サーボとスピンドル駆動の製品ラインナップ全体に搭載されています.

FANUC Alphaシリーズ サーボアンプ:アルファ・サーボモジュール (A06B-6079,A06B-6080,A06B-6096シリーズおよび関連) 50A IPMモジュールは精密加工作業のために中程度の出力トルクを必要とするサーボ軸を駆動する.

FANUC AC スピンドルアンプ:6044,6062,6063シリーズおよび関連するアンプファミリーにおけるスピンダル駆動装置 〜50Aの格付けは,中級の機械加工センター用のスピンダル駆動装置をカバーする.

FANUC ベータ サーボユニット:いくつかのベータ伺服増幅器構成では,50A / 600VクラスのIPMモジュールを使用する.

よくある質問

Q1:A50L-0001-0327 IPM モジュールの故障を指示する FANUC 駆動アラームは何ですか?

FANUCアラーム12 (またはアラーム12.1IPMの内部保護装置が起動するときに発生するIPMまたはトランジスタモジュール障害を表示します (過電流,過熱,ドライブを有効にしたり,モーターを操作しているときにモーターとケーブルの欠陥を除外した後,IPMモジュールは交換のための主要なパワーステージコンポーネントです.

Q2:A50L-0001-0327の16ピンインターフェースは,ドライブ回路板にどのように接続されますか?

IPM電源ブロックの16ピンインターフェイスは,配合コネクタ (通常はPCBマウントの16ピンソケット) により,モジュールの信号ピンと直接接続される.電源端末 (DCバス正DCバスの負,三相モーター出力 U/V/W) は,ドライブバスのバーまたは重量計のワイヤリングに接続します.外部ゲートドライブコンポーネントは必要ありません. 16ピンのインターフェースはすべてのPWMコマンド信号を処理します.保護出力と電源接続

Q3:A50L-0001-0327を同等のFuji 6MBP50RTA060-01で直接交換できますか?

A50L-0001-0327は,Fuji 6MBP50RTA060-01 (または -AF-51変種) をコアモジュールとして使用しています.経験豊富なドライブエンジニアは,Fuji モジュール寸法,ピンレイアウト,A50L-0001-0327のアプリケーションと一致する仕様生産駆動装置の保守については,FANUCが登録したA50L-0001-0327の指定を使用することで,正確な仕様が提供されることを保証します.

Q4:A50L-0001-0327装置にはどのような熱要件が適用されますか?

動力ブロックのベースプレートは,熱インターフェース複合物を持つ平らで清潔なヒートシン表面に接触しなければならない.FANUC駆動のメンテナンスマニュアルのトルク仕様にマウントスクリューを適用する.50A の連続でIPMはかなりの熱を発生します 熱接触が不十分であるため,接続温度が上昇し,モジュールの寿命が短縮されます.ドライブの冷却ファンが機能し,モジュールの交換後に再運用する前に,ヒートシンクフィンクがクリアであることを確認します.

Q5:A50L-0001-0327 (0.56lbs) の重量はどのくらいですか?

0.56lbsの重量は,50A / 600Vの6パックIPMモジュールの物理的なサイズと銅/アルミニウム含有量を反映しています.75A以上の電流モジュールよりも軽い重量一致は,交換部品を受信するときに正しいモジュール仕様を確認します.
