| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A76L-0300-0077 |

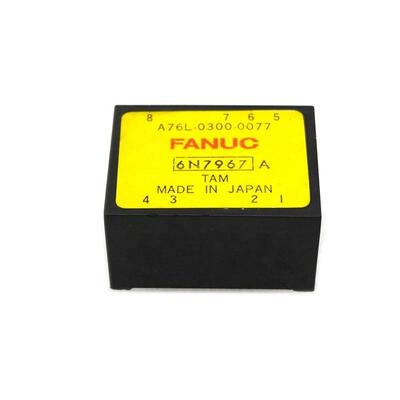

A76L-0300-0077 は、ファナック サーボ ドライブおよび CNC システム用の密閉型絶縁アンプ モジュールです。サーボ ドライブの高電圧電源回路と低電圧制御電子機器の間にガルバニック絶縁を提供する、PCB に取り付けられた小型のコンポーネントです。
FANUC サーボアンプでは、モーターは主電源から得られる 280 ～ 680V DC バスで動作します。ドライブの制御ボードと CNC は 5V または 3.3V ロジック レベルで動作します。パワーステージでモーター電流とバス電圧を測定するには、信号を高電圧ドメインから低電圧制御ドメインに取り込む必要があります。絶縁アンプは、高電圧が高感度の制御電子機器に到達するのを防ぐ障壁を維持しながら、この信号転送を実行します。
| パラメータ | 価値 |
|---|---|
| 部品番号 | A76L-0300-0077 |
| タイプ | アイソレーションアンプモジュール |
| 形式 | 密閉型、PCB マウント |
| 重さ | 0.07 ポンド (~32g) |
| メーカー | ファナック |
| 応用 | ファナックサーボ/CNC信号絶縁 |
PCB マウント形式は、A76L-0300-0077 がサーボ アンプの制御基板に直接はんだ付けまたは圧入されることを意味します。これは、個別に配線されたユニットではなく、ドライブの信号チェーンの内部コンポーネントです。
スルーホールまたはプレスフィットピン:モジュールのピンは PCB に挿入され、その入力 (高電圧側) 端子と出力 (低電圧側) 端子をドライブの PCB 上の対応する回路ノードに接続します。
コンパクトな設置面積:密閉モジュールの設置面積は小さく (重量 0.07 ポンドで確認され、非常に軽い)、サーボ ドライブ制御ボードのコンポーネント密度内に収まります。
外部配線なし:PCB の統合により、パネル取り付け型絶縁アンプに必要な個別のケーブル配線が不要になり、時間の経過とともに故障する可能性のある接続ポイントの数が減少します。
ファナックサーボアンプのメンテナンス：ファナック サーボ アンプでは、断続的な電流フィードバック エラー (不規則な電流読み取り値、サーボ調整ドリフト、または電流測定に関連する説明のつかないアラーム コード) が発生します。 A76L-0300-0077 絶縁アンプは、電流検出信号を提供するコンポーネントとして識別されます。交換すると、安定した正確な電流フィードバックが回復します。
ファナックのドライブボード修理：サーボ ドライブの PCB レベルの修理には、絶縁アンプ モジュールの交換が必要です。A76L-0300-0077 は、この位置でファナックが指定したコンポーネントです。
Q1: ファナック サーボ システムの A76L-0300-0077 絶縁アンプの故障を示す症状は何ですか?
絶縁アンプに障害があると、不正確または不安定な電流フィードバックが発生します。これは、サーボ調整の不安定性、通常の負荷での予期しない過電流アラーム、相間の非対称な電流読み取り値、またはサーボ ループの発振として現れます。これらの症状は、パワーステージやモーターの故障ではなく、絶縁アンプの出力信号の劣化と一致します。
Q2: A76L-0300-0077 はコンポーネント レベルで交換できますか? それともボード全体の交換が必要ですか?
A76L-0300-0077 は PCB 実装モジュールです。PCB のはんだ付けスキルと該当する FANUC サービス ドキュメントへのアクセスを持つ技術者によってコンポーネント レベルで交換できます。ボードレベルの修理により、サーボアンプ制御ボード全体を交換するコストを回避できます。交換する前に、ボードのマークまたはサービス文書からコンポーネントのピンの識別と取り付け方向を確認してください。
Q3: このクラスの絶縁アンプの絶縁電圧仕様は何ですか?
サーボドライブアプリケーションで使用される産業用絶縁アンプモジュールは、通常、入力と出力の間に 1,500 ～ 3,000V の絶縁電圧を提供します。これは、標準的な産業用サーボドライブの DC バス電圧 (DC280 ～ 680V) に十分な安全マージンを持って耐えるのに十分です。 A76L-0300-0077 の特定の絶縁電圧は、ファナックのコンポーネントのドキュメントで確認されています。ドライブの DC バス最大電圧に必要な安全マージンを加えた値以上である必要があります。
Q4: さまざまなファナック ドライブ タイプに対応する A76L-0300-0077 の複数のバリエーションはありますか?
はい — ファナックの A76L-0300 シリーズには複数の部品番号 (0077、0102、0133、0164、0186 など) があり、それぞれが特定のファナック ドライブ ボード位置に対する特定の絶縁アンプ構成を指定します。バリエーションは、ゲイン、信号範囲、コネクタのピン配列、またはパッケージ形式が異なる場合があります。 A76L 部品番号は、FANUC サービス ドキュメントで確認された特定のボード位置と常に一致させてください。互換性を確認せずに、別の A76L バリアントを置き換えないでください。
