| 起源の場所 | 日本 |
| ブランド名 | FUJI |
| 証明 | CE RoHS |
| モデル番号 | 6RI75G-160 |

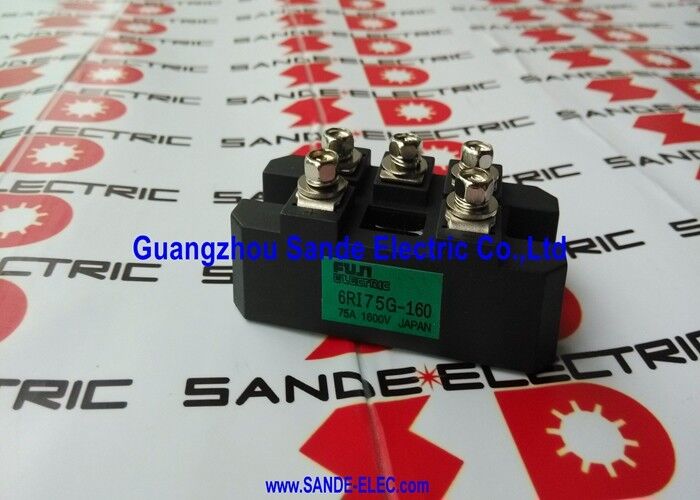

6RI75G-160 は、富士電機の三相ブリッジ整流器モジュールです。AC 可変周波数ドライブのフロントエンドを形成するパワー ダイオード アセンブリで、三相 AC 主電源をドライブの IGBT インバータ段に電力を供給する DC バスに変換します。
標準的な産業用 VFD アーキテクチャでは、AC 電源は DC バスの前にまず整流器ブリッジを通過します。 6RI75G-160 の 6 つのシリコン パワー ダイオードは、三相全波ブリッジ構成で配置されています。6 つのダイオード (各相に 2 つ、上に 1 つ、下に 1 つ) が、三相 AC 入力から 6 パルスの整流 DC 出力を生成します。
| パラメータ | 価値 |
|---|---|
| 電流定格 | 75A |
| 定格電圧 | 1600V |
| 構成 | 三相6ダイオードブリッジ |
| モジュールの種類 | パワーダイオード（整流器） |
| メーカー | 富士電機 |
| 応用 | 産業用 VFD 入力整流器 |
6RI75G-160 はパッシブ整流器モジュールです。IGBT ではなく、シリコン パワー ダイオードのみが含まれています。これは、同じドライブ内の IGBT モジュールと区別されます。
受動的動作:順方向バイアスがかかるとダイオードは自動的に導通します。ゲート駆動信号、制御電子機器、保護回路は必要ありません。アノードがカソードよりも正の場合、電力はダイオードを通って流れます。逆方向にブロックします。
制御されない修正:6RI75G-160 は、AC 入力電圧によって決まる固定 DC 出力電圧 (三相ブリッジの場合は約 1.35 × Vline(rms)) を生成します。 DC バス電圧は、整流器モジュールでは調整できません。
高い信頼性:パッシブ ダイオード モジュールには、ゲート ドライブの問題、不足電圧ロックアウト、または制御電子機器の障害によって故障するアクティブ コンポーネントがありません。シリコン パワー ダイオードは堅牢で長寿命のコンポーネントであり、よく保守されたドライブ内の整流器モジュールは、多くの場合、IGBT モジュールよりも大幅に寿命が長くなります。
可変周波数ドライブ:主な用途 - 400V 電源で 15 ～ 37kW、または 690V 電源で 22 ～ 55kW クラスの産業用 VFD の入力整流器。 6RI75G-160 は、主 AC を IGBT インバータに電力を供給する DC バスに変換します。
ABB ACS600 シリーズ ドライブ:6RI75G-160 は、ポンプ、ファン、プロセス モーター制御用に広く導入されている産業用ドライブ シリーズである ABB ACS600 可変速ドライブで使用される整流器モジュールとして確認されています。
産業用サーボドライブシステム:一部のファナックおよびその他の CNC ドライブ システムは、電源セクションで別個の整流器モジュールを使用して、複数のサーボ軸に DC バスを供給します。75A / 1600V クラスは、ミッドレンジ サーボ ドライブ システムをカバーします。
産業プロセス用の DC 電源:電気化学プロセス、電気めっき、産業用バッテリーの充電用の大規模な安定化 DC 電源。三相ブリッジが下流の調整ステージにスムーズな DC 出力を提供します。
UPS 整流器フロントエンド:一部の産業用 UPS アーキテクチャでは、AC 電源からバッテリを充電するためにダイオード整流器フロント エンドを使用しています。6RI75G-160 の 1600V 定格により、バッテリ充電器の上昇した DC 電圧に対するヘッドルームが提供されます。
産業用クレーンおよびホイストドライブ:個別の整流器ステージとインバーターステージを備えたクレーン駆動システム - 6RI75G-160 は、ホイストおよび走行モーターのインバーターに DC バスを供給します。
Q1: 故障した 6RI75G-160 整流器モジュールはどのように診断されますか?
ブリッジ内のダイオードに障害が発生すると、DC 出力の 6 パルス リップル周波数成分が 1 つ欠けている (出力には 6 パルスではなく 3 パルス リップルしかない)、DC バス電圧が予想より低い、または非対称の AC 入力電流引き込みなどの特徴的なパターンが発生します。 DC バスが放電された状態で両方向のダイオード接合抵抗を測定します。短絡したダイオードは両方向でほぼゼロの抵抗を示します。開いたダイオードは両方向に高い抵抗を示します。
Q2: 6RI75G-160 整流器モジュールにはゲートドライブまたは制御信号が必要ですか?
いいえ。パワー ダイオード モジュールは完全にパッシブです。必要なのは、サーマル インターフェイス コンパウンドを使用した正しい機械的取り付け、正しい電源端子接続 (3 つの AC 入力端子と 2 つの DC 出力端子)、および適切なヒートシンクのみです。整流器モジュールにはゲート駆動回路、制御電源、信号ケーブルが接続されていません。
Q3: 400V AC 電源からの 6RI75G-160 の標準 DC 出力電圧はどれくらいですか?
400V 線間 AC からの無負荷三相全波ブリッジの場合: VDC ≈ 1.35 × 400V = 公称 540V DC。負荷時（ダイオード電圧降下と電源インピーダンスあり）、400V 産業用ドライブの標準動作 DC バス電圧は 530 ～ 560V DC です。 AC480Vから：無負荷で約648V DC。正確な電圧は電源インピーダンスと負荷電流によって異なります。
Q4: 6RI75G-160 の取り付けにはどのような熱インターフェイスと取り付け上の注意事項が適用されますか?
定格熱抵抗を達成するには、ベース プレートを清潔で均一なサーマル インターフェイス コンパウンドでヒートシンクに接触させる必要があります。コンパウンドを、ベースプレート領域全体を覆う薄く均一な層として塗布します。コンパウンドが不足していても過剰でも、熱抵抗が増加します。取り付けネジを Fuji 仕様のトルクで締めます (このモジュール クラスでは通常 2 ～ 4 N·m)。再稼働する前に、ヒートシンクの熱抵抗が 75A の動作電流と周囲温度に対して適切であることを確認してください。
