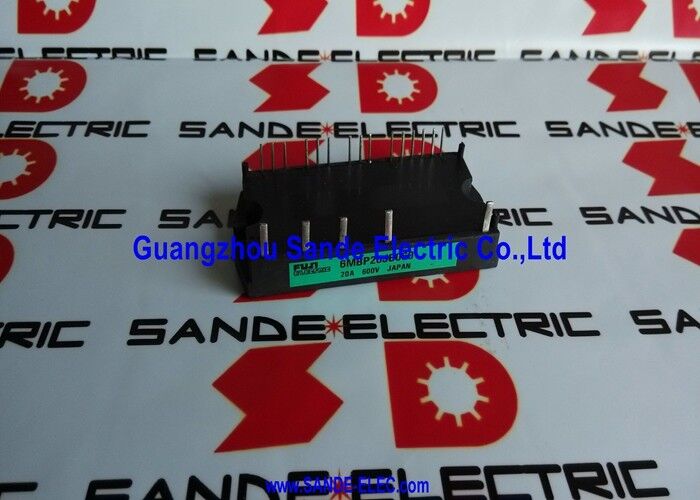

FUJI IGBT モジュール 6MBP20JB060 6MBP2OJBO6O 6MBP20JB-060

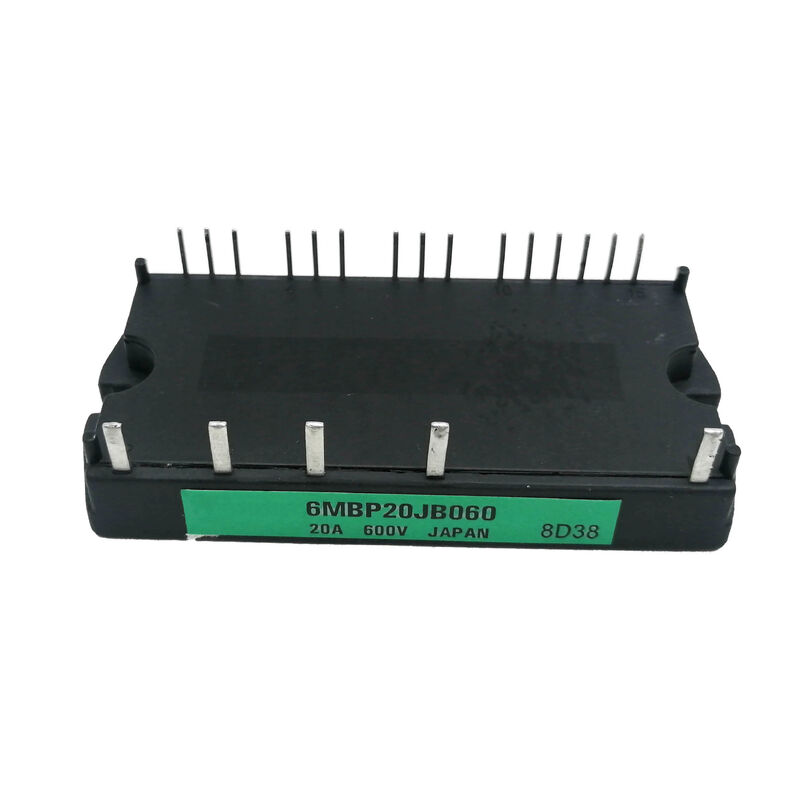

6MBP20JB-060 | Fuji Electric Small IPM Module — 20A / 600V / 6-Pack / 7th-Generation IGBT / Built-In Protection

6MBP20JB-060 は、富士電機の小型インテリジェント パワー モジュールです。20A および 600V の 6MBP IPM ファミリのコンパクトで低電流の製品です。高電流バージョン (100A、150A) がキロワット範囲の産業用モーター ドライブに使用されるのに対し、20A 小型 IPM は、コンパクトなサーボ システム、家電製品のモーター ドライブ、低電力ポンプとファン、スペースに制約のあるインバーター設計など、より小型のドライブ アプリケーションをターゲットとしています。

Small IPM の「Small」は、P633A のコンパクトなパッケージ形式を示しています。これは、より高い電流定格で使用される標準の 6MBP ハウジングよりも物理的に小さいです。 6MBP20JB-060 は、サイズが縮小されているにも関わらず、完全な三相ブリッジ用の 6 つの IGBT トランジスタ、統合されたゲート ドライブ エレクトロニクス、多機能保護など、完全なインテリジェント パワー モジュール機能セットを保持しています。

主な仕様

過電流保護 (OC):

不足電圧ロックアウト (UV):ゲート駆動電源電圧を監視します。電源が信頼性の高い IGBT スイッチングのための最小しきい値を下回ると、モジュールは自動的にゲート出力を抑制し、破壊的な部分オン動作を防ぎます。

過熱保護 (OT):熱保護機能は、ジャンクション温度がしきい値を超えるとモジュールをシャットダウンし、不十分な冷却や持続的な過負荷による永久的な損傷を防ぎます。

温度センサー出力:個別のアナログ温度出力信号により、ホスト コントローラーはモジュールの熱状態をリアルタイムで監視できるため、ドライブ システムは保護しきい値に達する前に出力電流または PWM 周波数を事前に低減できます。

アプリケーション

小型サーボドライブ:ロボットアクセサリ、高精度位置決めステージ、低電力レベルでの工作機械の軸ドライブ用のコンパクトなサーボアンプです。20A / 600V 定格とコンパクトな P633A パッケージにより、スペース効率の高いサーボドライブ設計が可能になります。

ポンプとファンのインバーター:サブ 5kW クラスの小型産業用ポンプ、HVAC ファン ドライブ、冷却システム ファン コントローラ。コンパクトな IPM により、統合されたゲート ドライブと保護を備えたインバータ設計が簡素化されます。

家電製品のモータードライブ:洗濯機のモーター インバーター、エアコンのコンプレッサー ドライブ、冷蔵庫のモーター コントローラーなど、600V / 20A クラスは、家電製品のインバーターの主要なスイッチング素子として機能します。

産業オートメーション軸:

再生可能エネルギーマイクロインバーター:

よくある質問

The "Small IPM" designation identifies the compact P633A package — physically smaller than the standard 6MBP housing used at 50A and above.電気的には、同じ統合ゲート ドライブと保護機能が適用されます。違いはパッケージ サイズと電流クラスです (小型アプリケーションの場合は 20A、大型ドライブの場合は 50A+)。 The smaller package requires careful PCB layout to handle the thermal dissipation within the smaller footprint.

20A クラスの第 7 世代 Fuji IPM は、最大 15 ～ 20kHz の PWM キャリア周波数をサポートし、より静かなモータ動作 (可聴周波数以上) とより微細な電流リップル制御を可能にします。 Higher carrier frequency increases switching losses; confirm the thermal design can handle the increased power dissipation at the chosen carrier frequency. Most small motor drive applications use 8–16kHz carrier frequency with the JB-series IPM.

JB シリーズ小型 IPM には、ゲート駆動用の分割電源、つまり IGBT のターンオン用の正電源と、ターンオフおよびアクティブ クランプ用の負電源が必要です。標準的なゲート電源は +15V / -8V ～ -10V です。 The exact supply voltage range is confirmed from the 6MBP20JB-060 application manual. Operating outside the specified range risks gate drive performance degradation or UV lockout triggering.

After the IPM's protection activates (OC, UV, or OT), the fault output pin indicates the fault state.リセットするには: まず障害状態を取り除きます (過電流の原因を除去するか、ゲート電源電圧を回復するか、モジュールをしきい値以下に冷却します)。 Then apply a reset pulse — typically a brief low-to-high transition on the fault reset input — to re-enable gate drive output.この障害は PWM 入力だけでは解決できません。積極的なリセットアクションが必要です。
