| 起源の場所 | 日本 |
| ブランド名 | Fuji |

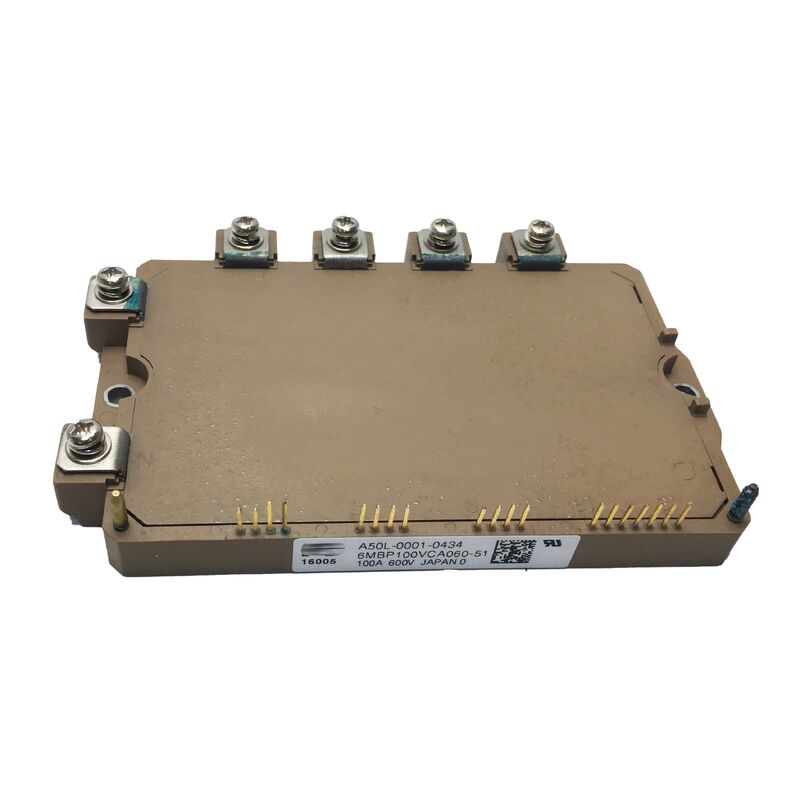

| モデル番号 | 6MBP100VCA060-51(A50L-0001-0434) |
産業用インバータおよびサーボドライブシステム用の高効率IGBTパワーモジュール
この特別にパッケージ化されたパワー トランジスタは、次のように呼ばれています。富士電機 6MBP100VCA060-51IPM モジュールの VCA シリーズに属します。このトランジスタはファナック専用の51シリーズパッケージに入っています。 H015サイズ以降の各種ファナックaiスピンドルアンプおよび電源モジュールに適合します。定格は100アンペア600ボルトです。これらは、非常に後期の 0i-MD/TD コントロール (通常は 31-M、31-T、32/35 シリーズ システムなど) とネイティブに結合されていました。
技術仕様
| パラメータ | 仕様 |
|---|---|
| メーカー | 富士電機 |
| 部品番号 | 6MBP100VCA060-51 |
| IGBTの種類 | 6 パック IGBT パワーモジュール |
| コレクタ・エミッタ間電圧 (Vces) | 600V |
| 連続コレクタ電流 (Ic) | 100A |
| ピーク電流 | 最大200A（短パルス） |
| 回路構成 | 三相インバータブリッジ |
| 絶縁電圧 | 2500Vrms |
| スイッチング周波数 | 最大20kHz |
| 消費電力 | 高効率、低損失設計 |
| 動作温度 | -40°C ～ +150°C (ジャンクション) |
| 取付タイプ | スクリューマウント |
| パッケージの種類 | 富士IGBTモジュールケース |
| アプリケーションカテゴリー | 電力変換とモーター制御 |
特徴：
• IGBT のジャンクション温度を直接検出することで温度保護を実現
•低電力損失とソフトスイッチング
•過熱保護機能付き高性能・高信頼性IGBT
・内蔵制御回路の部品点数を大幅に削減し信頼性を向上
ACサーボドライブ
可変周波数ドライブ (VFD)
CNC工作機械パワーシステム
産業用インバータ
溶接電源
UPSシステム
ロボット工学および自動化機器
エレベーター駆動装置
