| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A50L-0001-0304 |

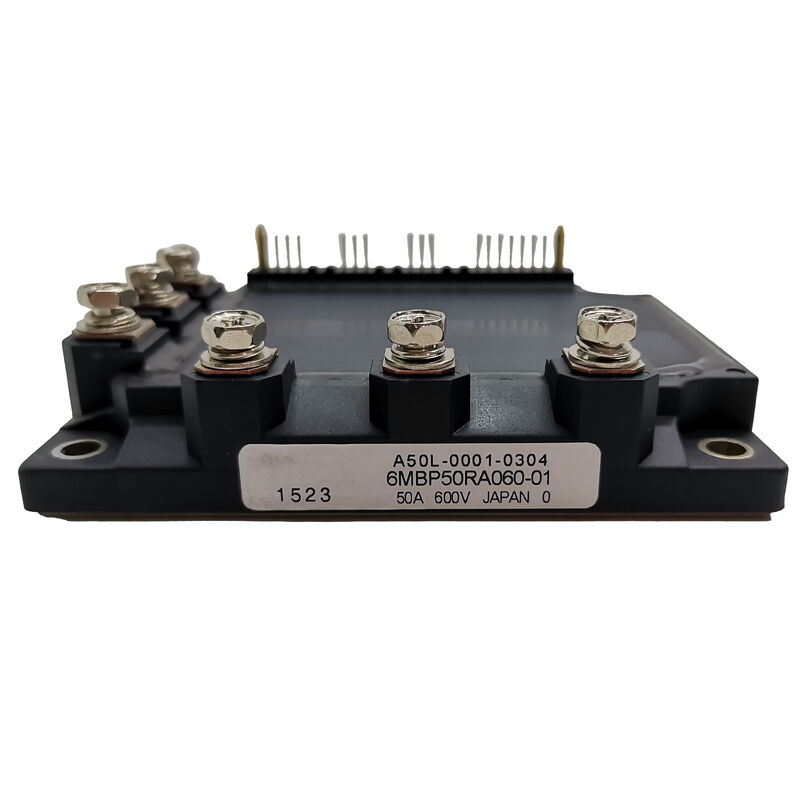

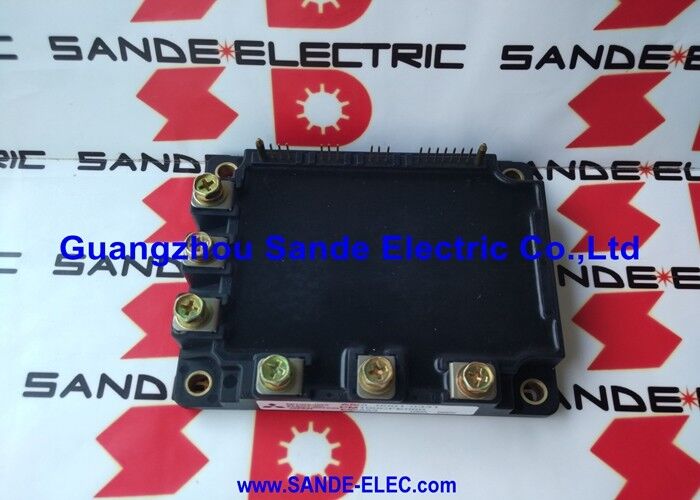

A50L-0001-0304 は、50A および 600V の第一世代 RA シリーズ インテリジェント パワー モジュールである富士電機 6MBP50RA060-01 に対するファナックの指定です。これは、ファナック AC サーボおよびスピンドル アンプ ドライブ ユニットのパワー スイッチング素子として機能し、DC バスを可変周波数モータ電流に変換する三相インバータ ブリッジを形成します。
6MBP50RA060-01 は、富士電機の 6 パック構成を採用しています。6 つの IGBT トランジスタと 6 つのフリーホイール ダイオードが、単一のパネル取り付けハウジング内に完全な三相ブリッジを形成します。 RA の指定により、これは Fuji の第 1 世代 RA シリーズ IPM であることが識別され、後に RTA および RTF の第 2 世代および第 3 世代 RA シリーズ バリアントに置き換えられました。
| パラメータ | 価値 |
|---|---|
| 電流定格 | 50A |
| 定格電圧 | 600V |
| 富士リファレンス | 6MBP50RA060-01 |
| 形式 | 黒、パネルマウント |
| シリーズ | RAシリーズ（初代） |
| ファナックのアプリケーション | CNCサーボ/スピンドルドライブ |
2 つの FANUC A50L シリーズ製品は 50A / 600V 定格クラスを共有していますが、異なる世代の Fuji モジュールを使用しています。
| パラメータ | A50L-0001-0304 | A50L-0001-0327 |
|---|---|---|
| 富士モジュール | 6MBP50RA060-01 | 6MBP50RTA060シリーズ |
| シリーズ | RA（第一世代） | RTAシリーズ |
| 形式 | パネルマウント | パワーブロック |
どちらも FANUC ドライブの 50A ポジションに対応しますが、物理フォーマット、コネクタ レイアウト、機械的寸法が異なるため、互換性はありません。どの部品番号が該当するかは、特定の FANUC ドライブ保守資料で確認してください。
ファナック製ACサーボアンプ：Alpha および関連するファナック サーボ アンプ ユニットは、中程度のトルクを必要とする軸 (マシニング センタの軸ドライブ、ターニング センタのクロススライドおよびタレット ドライブ、研削盤砥石台ドライブなど) に 50A クラスの IPM モジュールを使用しています。
ファナック AC スピンドルアンプ:中出力クラスの AC スピンドル ドライブ ユニット - 200 V 電源で 3.7 ～ 7.5 kW の範囲のマシニング センター スピンドル、または 400 V でそれに比例してより高い出力。
CNC工作機械駆動システム:A50L-0001-0304 モジュール仕様を使用するファナック CNC 機器の全範囲 - マシニング センターやターニング センターから研削盤や EDM 機器まで。
産業用ロボットのサーボドライブ:中荷重ロボットの関節軸ドライブに同じ IPM パワー ブロック クラスを使用するファナック ロボット サーボ ドライブ ユニット。
Q1: A50L-0001-0304 の交換が必要なことを示すファナック アラームは何ですか?
FANUC ドライブ アラーム 12 (または軸固有のバリアント 12.1、12.2) は、IPM またはパワー モジュールの障害を示します。モジュールの内部保護がトリガーされるか、ドライブの制御ボードがパワー ステージのハードウェア エラーを検出したときに生成されます。 A50L-0001-0304 を非難する前に、モーターの絶縁抵抗と出力ケーブルの導通を確認してください。モーターまたは配線の障害により、同じアラームがトリガーされる可能性があります。
Q2: RA シリーズ (A50L-0001-0304) とそれ以降の RA シリーズの違いは何ですか?
RA シリーズ (6MBP50RA060-01) は、第 1 世代の Fuji RA IPM です。その後のバリアント (RH (#S 接尾辞バリアントの 6MBP50RH060-01)、RTA、および RTF シリーズ) には、同じパッケージ寸法とインターフェイスを維持しながら、スイッチング損失が低減され、保護機能が向上した最新の IGBT チップが組み込まれています。 FANUC 部品番号のさまざまなサフィックス指定 (#S、#S2 など) により、提供される Fuji モジュールの世代が識別されます。ドライブのマニュアルで正確なサフィックスを確認してください。
Q3: ファナックのドライブ選択に関して、A50L-0001-0304 (50A) と A50L-0001-0305 (75A) はどう異なりますか?
A50L-0001-0304 (Fuji 6MBP50RA060-01) は 50A — 低電力サーボおよびスピンドル位置用です。 A50L-0001-0305 (Fuji 7MBP75RA060-01) は、統合ブレーキ IGBT を含む 7 パック形式の 75A で、より高出力のスピンドルとサーボ位置に対応します。現在のクラス間で置換を行わないでください。高電流モジュールは、低電流駆動位置ではさらなる性能上の利点を提供せず、PCB インターフェイスと熱設計は特定のモジュール仕様に適合します。
Q4: A50L-0001-0304 パネル マウント設置にはどのような熱インターフェイス要件が適用されますか?
モジュールのベース プレートはドライブ ユニットの内部ヒートシンクに接触します。取り付ける前に接触面を清掃し、サーマルインターフェイスコンパウンドを塗布してください。ファナック ドライブ サービス マニュアルの仕様に従って締め付けられた取り付け留め具を使用してください。サーボドライブでの 50A の連続使用では、不適切な熱接触が IPM の早期故障の主な原因になります。モジュールのジャンクション温度バジェットは、ヒートシンクからケースまでの定格熱抵抗の達成に依存します。
