OEM MITSUBISHI パワートランジスタ PM100CFE060 A50L-0001-0331

A50L-0001-0331 FANUCトランジスタモジュール 100A / 600V / CNCサーボとスピンドルドライブスペア

FANUC駆動システム用電源切換モジュール100A

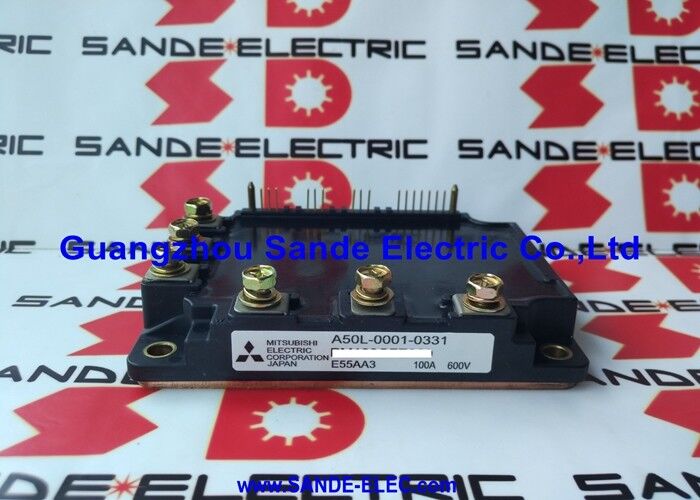

A50L-0001-0331は,FANUCのCNC駆動システムのための100A,600Vトランジスタモジュールです.このモジュールは,FANUC A50Lシリーズ駆動モジュールの範囲の上限を占めています., スピンドルとサーボ駆動の位置をカバーし,より小さな駆動構成で使用される50Aおよび75Aクラスのモジュールよりも大きな電流容量を必要とする.

FANUC A50L-series transistor modules house the power switching semiconductor — IGBT or transistor array — that converts the drive's DC bus to the variable-frequency three-phase output driving the AC motorモジュールは,ドライブ・シャシー内側に配置され,内部ヒートシンクに固定され,制御インターフェースを通じてドライブ・シグナルボードに接続されます.

主要な製品情報

FANUCドライブアーキテクチャにおけるパワーステージの役割

A50L-0001-0331トランジスタモジュールは,FANUCドライブ内の電源変換境界に位置しています.

受け取る:ドライブの制御ボードからのPWMスイッチング信号 論理レベルゲートコマンドで,どのトランジスタが瞬時にオン・オフするかを決定します.

出力:制御ボードのPWMパターンを実際のモーター電流に変換した結果

DCバス接続:モジュールの電源端末は,駆動器の内部DCバス (約200VACからの280V,または400VAC供給からの540V) とモーター出力端末に接続する.

障害信号:モジュール内の保護回路 (過電流,過熱) は,制御ボードに故障信号を返し,CNC操作者に警告する駆動アラームを起動します.

申請

CNC加工センター:垂直加工センター,横軸加工センター,FANUC駆動システム装備の5軸加工センターの高性能スフィンダと軸駆動装置.

CNCターニングセンター:大容量のCNCターンとターニングセンターのためのスピンドル駆動装置 75Aモジュールの能力を超えたスピンドル電力の要求がある場合

CNC研削機:輪頭 スピンドル駆動は,高性能クラスの円筒型および表面研磨機に搭載される.

産業用ロボット:FANUC ロボットの制御装置は,大型用荷物ロボットの主軸に 100A 級のサーボドライブを使用する.

CNCワイヤのEDMとダイシンングEDM:高性能クラスのFANUC駆動システムを使用するEDM機械のための高性能駆動システム.

よくある質問

Q1:どのFANUC駆動アラームがA50L-0001-0331トランジスタモジュールの故障を示すか?

FANUCアラーム12 (電源モジュールの故障/電流過剰) は,モジュールの内部保護が起動するときに,ドライブ有効時に表示される主要な指標です.異常な負荷条件下での動作中にモーターとワイヤリングのチェックが通過するが,アラームが持続する場合は,A50L-0001-0331はおそらく原因である.

Q2:A50L-0001-0331 (100A) は,600V級の他のA50Lモジュールとどのように関連しているのですか?

A50L-0001シリーズは,複数の電流クラス: 50A (A50L-0001-0304), 75A (A50L-0001-0305),および100A A50L-0001-0331を含むより高い電流バリエーションをカバーする.モジュールは互換性がない. それぞれが特定の駆動ユニットのパワーステージ要件に適合している.ドライブのメンテナンスのドキュメントから正しいモジュールを確認してください.

Q3:A50L-0001-0331は,駆動動で動作するときに交換できますか?

トランジスタ・モジュールの交換には ドライブが完全に切断される必要はありません.ドライブの直流バスコンデンサが電源ステージにアクセスする前に完全に (50V以下) 放電されていることを確認する.600V DC バスは,電源を取り除いた後数分間致命電圧を維持します 内部部品を操作する前に,常に安全電圧を確認するために,校正されたメーターを使用します.

Q4:A50L-0001-0331を装着する際に必要な熱準備は?

ヒートシンク接触面を清掃し,新しい熱インターフェース化合物をモジュールベースプレートに均等に塗り,FANUC駆動のメンテナンスマニュアルの仕様に従ってトルクマウントスクリューを.100A の連続で適切な熱調節が不可欠です 熱シンクとの接触が不十分であれば,モジュールの寿命が大幅に短縮されます
