| 起源の場所 | アメリカ合衆国 |
| ブランド名 | ABB |
| 証明 | CE RoHS |
| モデル番号 | PP20012HS |

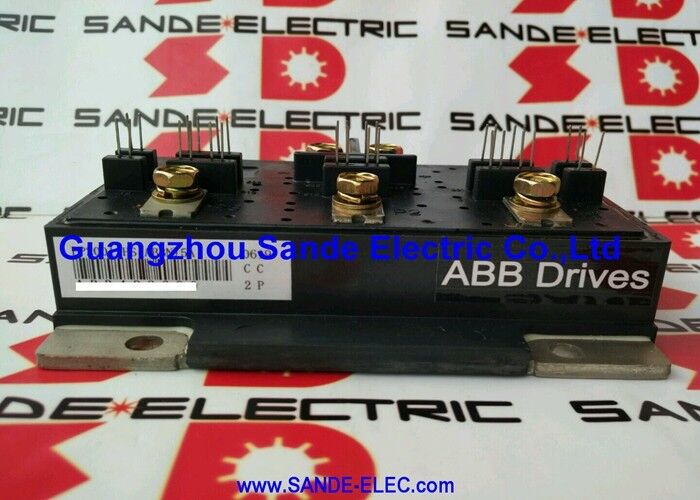

PP20012HS は、定格 200A および 1200V の ABB IGBT パワー モジュールで、ABB のパワー モジュール製品範囲の中高出力クラスのモジュールです。 ABB は、自社の産業用ドライブおよびコンバータ製品ライン向けにパワー半導体モジュールを設計および製造しており、PP20012HS のようなモジュールは産業用モーター ドライブ、パワー インバーター、エネルギー変換装置のスイッチング素子として機能します。
「HS」の指定は、高速スイッチング特性を示します。これは、最大オン状態電圧よりもスイッチング速度を優先するアプリケーション向けに最適化された IGBT モジュールのバリアントであり、許容可能なスイッチング損失でより高い PWM キャリア周波数を可能にします。
| パラメータ | 価値 |
|---|---|
| 部品番号 | PP20012HS |
| 電流定格 | 200A |
| 定格電圧 | 1200V |
| スイッチングタイプ | ハイスピード(HS) |
| メーカー | ABB |
| 応用 | 産業用ドライブ、電力変換 |
「HS」(高速) の指定は、PP20012HS が高速スイッチング用に最適化された IGBT モジュールであることを示します。
速いターンオフ時間:高速 IGBT はキャリア寿命を短縮し、より高速なターンオフを可能にし、立ち下がり時間 (tf) を短縮し、サイクルあたりのスイッチング損失エネルギーを削減します。
より高いキャリア周波数機能:スイッチングが高速化すると、スイッチング損失が過度になることなく、より高い PWM 周波数 (モーター ドライブでは通常 4 ～ 16kHz) が可能になります。キャリア周波数が高いほど、モーター動作がより静かになり、電流リップル制御がより細かくなります。
サイクルあたりのスイッチング損失の低減:高速 IGBT の VCE(sat) は通常、同じ電流定格では標準速度のバリアントよりもわずかに高くなりますが、サイクルあたりのスイッチング エネルギーが低いということは、HS IGBT が使用される高周波数での総損失が低いことを意味します。
産業用可変周波数ドライブ:400V 電源からの 30 ～ 90kW クラスのポンプ、ファン、コンプレッサー、コンベア、および一般産業機械用のモーター ドライブ。200A 定格はこのクラスを直接カバーします。
CNC およびサーボ ドライブ システム:正確なトルクと速度制御を必要とする CNC 工作機械のサーボ アンプとスピンドル ドライブ - 高速スイッチングにより、高速な電流ループ帯域幅が可能になり、応答性の高いサーボ パフォーマンスが実現します。
UPS インバータ段階:産業用および商業用無停電電源装置インバータ ステージ - 1200V クラスおよび 200A 定格が中出力 UPS システムに使用されます。
太陽光発電インバーター:商用屋上および小規模事業規模クラスのグリッド接続太陽光発電インバータ システム - 200A/1200V クラスは、商用 PV 設置用のインバータ ステージをカバーします。
誘導加熱:工業用熱処理、鍛造、表面硬化装置用の中周波誘導加熱インバーター - 高速 IGBT スイッチングが必要な 20 ～ 50kHz の動作周波数をサポートします。
Q1: 同じ電流クラスの高速 (HS) IGBT モジュールと標準速度 IGBT モジュールの主な違いは何ですか?
高速モジュールは、スイッチング時間が短く (tf が低く)、サイクルあたりのスイッチング エネルギーが低いため、損失を管理しつつ、より高い PWM キャリア周波数を実現できます。標準速度のモジュールは VCE(sat) が低く、伝導損失が支配的な低周波数で動作するアプリケーションに適しています。高周波 PWM ドライブ (4kHz 搬送波以上) には HS を選択し、低周波または位相制御アプリケーションには標準を選択します。
Q2: 200A 定格は、400V AC 電源でのモーター駆動電力にどのように変換されますか?
400V AC 三相電源からの DC バスの電圧は約 540V です。モーター電流 200A の場合、最大出力電力はおよそ次のようになります。力率 1 で P ≈ √3 × 400V × 200A × PF ≈ 110 ～ 130kW です。実際の定格ドライブ出力はディレーティング係数によって異なります。ほとんどの 200A クラスのドライブの定格は 90 ～ 110kW の範囲です。
Q3: PP20012HS の取り付けにはどのようなヒートシンクの準備が適用されますか?
ヒートシンクの取り付け面を清掃して、汚れや古いサーマルコンパウンドを取り除きます。新しいサーマルインターフェイスコンパウンドをモジュールベースプレートに均一に塗布します。取り付けネジのトルクを ABB 指定の値にします。トルクが不十分だと熱抵抗が増加します。過度のトルクはベースプレートを損傷する危険性があります。試運転前に、ヒートシンクの熱抵抗が 200A の動作電流と周囲温度に対して適切であることを確認してください。
Q4: PP20012HS を交換する前に適用される安全上の注意事項は何ですか?
ドライブを主電源から切り離します。 DC バス コンデンサが完全に放電するようにします。内部コンポーネントにアクセスする前に、バス電圧が 50V 未満であることを確認してください。 1200V DC バスは、主電源が絶縁された後も数分間致死電圧を保持します。パワー半導体を取り扱う前に、ドライブの保守マニュアルの放電手順に従い、校正済みの電圧計を使用して安全な電圧レベルを確認してください。
