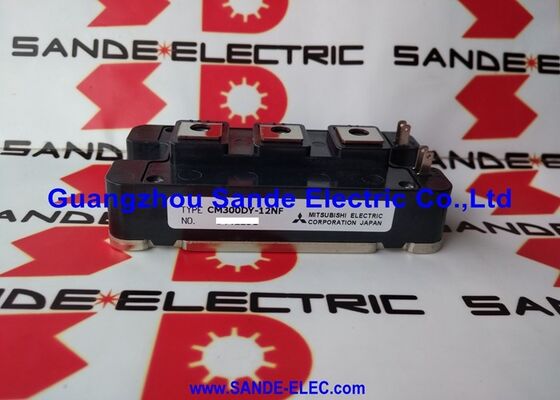

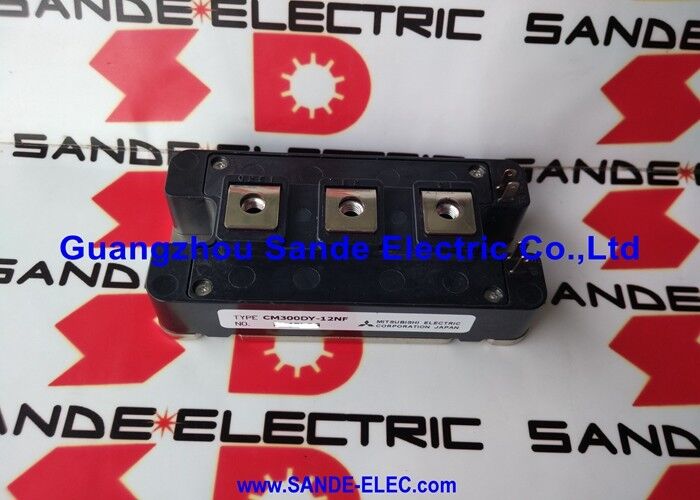

| モデル番号 | CM300DY-12NF |
CM300DY-12NFは,三相インバーターの1相脚を形成するシリーズ構成の半ブリッジ2つのIGBTトランジスタである.シックスパック形式 (Fuji 6MBPのように) は,すべての3つの相脚を1つのモジュールに統合している場合CM300DY-12NFは,1度に1つのフェーズ・レグを提供します.
上部IGBT (上部側):ポジティブなDCバス接続をモーターフェーズ出力に切り替える
下部IGBT (下部側):モーターフェーズ出力を負の直流バスの返却に切り替える
各IGBTには逆接続の超高速復元自由輪ダイオード (FWDi) がある.IGBTがオフになっているとき,インダクティブモーターの負荷の回帰電流経路を供給する.
| パラメータ | 価値 |
|---|---|
| 電流 (IC) | 300A |
| 電圧 (VCES) | 600V |
| 構成 | 双半ブリッジ |
| 権力 の 消耗 | ~780W |
| 交差点温度 (最大) | 150°C |
| Rth (j-c) | 0.16°C/W/IGBT |
| FWDi | 超高速な回復 |
| ベースプレート | 孤立した |
| シリーズ | NFシリーズ |
工業用モーター駆動装置:400V電源から 37~75kW級のインダクションモーターのための変速周波数駆動装置 300A/600V半ブリッジモジュールは,モジュールごとに1段階の脚を提供します.3つのモジュールで完全な3相インバーターを完成させる.
工業用インバーター:産業および商業施設における不中断電源 (UPS),アクティブ電源フィルター,グリッド・リンク・インバーターシステムにおける直流から交流への変換
高功率のスイッチモード電源:工業用電気化学プロセス,プラズマ機器,CM300DY-12NFの300A連続電流が高出力DC変換を可能にする.
トラクションインバーター:鉄道車両補助インバーターと工業用車両の駆動システム 300A級の切り替えを必要とする.
再生可能エネルギー:風力タービンの変換段階と,信頼性の高い600Vクラス,300Aの切り替え能力を必要とする電力用スケール太陽光インバーター設計.
溶接およびプラズマ切削:インバーターベースの溶接電源とプラズマ切断システム ̇ モジュールの高速スイッチが効率的な高周波インバーター操作を可能にします.
高電圧パルス用:CM300DY-12NFの600Vのブロックと300Aのスイッチ機能は,科学および産業研究アプリケーションのためのパルス電源システムにも適用されています.
Q1: CM300DY-12NFのモジュールはどれぐらい必要ですか?
3つのモジュール (U,V,W) 1つ.各CM300DY-12NFは,1つの出力相のための上部および下部IGBTスイッチを提供します.3つのモジュールは,完全な3相ブリッジを形成するために,DCバスと出力相接続で並行していますこのモジュール型アプローチは,ブリッジ全体を交換することなく,モジュールが1つだけ故障した場合に,各段階の交換を可能にします.
Q2:CM300DY-12NFにおける超高速回復FWDiの重要性は何ですか?
IGBTがオンになると the complementary freewheeling diode that was conducting inductor current must stop conducting — but a slow-recovery diode produces a large reverse recovery current spike before it reaches the blocking stateこのピークはスイッチングIGBTを通って流れ,スイッチング損失を増やし,EMCノイズを生成します.NFシリーズの超高速復元FWDiは,このピークを最小限に抑え,損失を削減し,モーター駆動設計におけるEMCフィルタリングを簡素化します.
Q3: CM300DY-12NF シャーシの設置にはどのようなマウントトルクが適用されますか?
Powerex は,CM300DY-12NF ベースプレートスクリューのマウントトルクを指定している.モジュールのマウントハードウェアでは通常2 N 3 N · mである.Rth ((c-h) を増加させ,与えられた負荷電流で交差点温度を上昇させる. サーミックDCB基板を超トルクで破裂する危険性があります.正確なトルク仕様についてはCM300DY-12NFデータシートから確認してください. 設置前に熱インターフェース化合物を均一に適用します.
Q4: CM300DY-12NFは,電流容量を増加させるために並行して動作できますか?
パラレル操作は可能ですが,現在の共有に注意が必要です.陽性温度係数 VCE (sat) による IGBT NF シリーズの特徴 平行的に自己平衡熱いモジュールには,より高いVCE (sat) があり,したがって,比率的に電流が少ない.しかし,平行モジュール間のバスバーレイアウトの流動感應差は,切り替え中に動的電流不均衡を引き起こす. パラレル IGBT 操作には,対称なバスバーレイアウトと同じバッチのマッチングモジュールが必要です.
