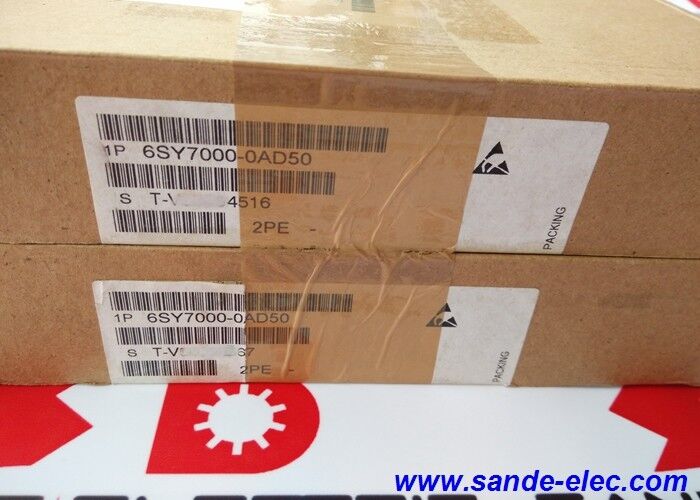

新型シメンス 6SY7000-0AD50 IGBT モジュール

6SY7000-0AD50 ∙ Siemens SIMOVERT MASTERDRIVES IGBT モジュール ∙ FZ1800R16KF4 / 1800A / 1600V / 発電機側インバーター

FZ1800R16KF4 6SY7000-0AD50の中心にあるIGBT

6SY7000-0AD50は,SIMOVERT MASTERDRIVES大型駆動システムに搭載されているインフィニオン FZ1800R16KF4 IGBT モジュールのシエメンスのスペアパーツの名称である.FZ1800R16KF4は,インフィニオンのEconoPACK+形式のIGBTモジュールです.:

FZ指定:"FZ"は,プレスフィットコンタクト技術と統合されたフリーホイリングダイオードを持つインフィニオンEconoPACK+ハウジングを識別します.

1800A コレクター電流:1800Aで,電源が電源を保持する.これは,EconoPACK+形式の最高電流の標準IGBTモジュールの一つです. SIMOVERT MASTERDRIVES装置の最高電源クラスに適しています..

1600V ブロック電圧:コレクター・エミッター断熱電圧が1600Vを超えると,標準的な480V交流駆動システムの~800V直流バスに対して必要な2倍の安全限界を保証する.660V~690Vの交流電源装置の高DCバス電圧をカバーする.

基本規格

6SY7000シリーズ SIMOVERT MASTERDRIVES IGBTスペアパーツ

6SY7000カタログシリーズは,SIMOVERT MASTERDRIVES・シャーシ駆動装置内に使用されるIGBTおよびパワー半導体モジュールのシメンス・スペアパーツの指定範囲です.6SY前置詞は,これらの部品をSIMOVERTのスペアパーツとして識別します. 一般的な市場配給のための独立系IGBTモジュールではありません.特定の MASTERDRIVES 設置位置のために事前に設定,テスト,カタログ化されたユニット:

特定位置:6SY7000の各部品番号は,特定のMASTERDRIVES駆動シャシ内での定義された位置に対応します 発電側,ライン側,またはインバーターブリッジ内の特定の相位置.

前もってマッチした仕様:シエメンスは 6SY7000-0AD50のFZ1800R16KF4モジュールを 熱インターフェース,マウント,対応する MASTERDRIVES シャーシのゲートドライブ要件 互換性の不確実性を排除する.

応用 高性能産業駆動器

1800A / 1600Vで,6SY7000-0AD50は最大の産業駆動アプリケーションに対応しています:

鉄鋼産業用ローリング:熱冷転機 主動電源と補助電源 千オムピーの電源で,ビレットの転機と緊張制御作業中に

紙と紙の機械:大型紙機 メインドライブシステムで,多メガワット級のモーターの流暢な変速制御が必要です.

鉱山用ホイスト:深い鉱山のシャフトを吊るす装置 巨大モーター,高いトルク,降ろし中の再生動作,そして要求の高い作業サイクル

風力タービン変換機:Grid-side and generator-side inverter stages in multi-megawatt wind turbine power converters — where the 1600V blocking voltage accommodates higher DC link voltages used in high-voltage converter designs

よくある質問

Q1:同じ MASTERDRIVES システムにおける 6SY7000-0AD50 (1800A) と 6SY7000-0AC37 (1200A) の違いは何ですか?

6SY7000-0AD50 (FZ1800R16KF4, 1800A) は,最高出力MASTERDRIVES構成の発電機/モーターサイドインバーターモジュールである.1200A) は,再生型MASTERDRIVESシステムにおけるライン/供給側モジュールです.発電側では,モーターの過負荷事件の際に,電流線側よりも高いピーク電流が運行される.したがって,発電側位置は1800A以上である.

Q2: 6SY7000-0AD50は,インフィニオンから直接調達された FZ1800R16KF4 で置き換えられるか?

技術的には6SY7000-0AD50は,Infineon FZ1800R16KF4をコアIGBTデバイスとして使用している.Siemens 6SY7000シリーズモジュールは,特定の MASTERDRIVES 設置位置のために事前にスクリーニングされ,カタログ化されます.SIMOVERT MASTERDRIVESの保証とサービス目的では,シエメンスのカタログの6SY7000-0AD50を使用することが正しいアプローチです.直射インフィニオンFZ1800R16KF4の交換は,熱インターフェースとマウント互換性を検証できる経験豊富なドライブメンテナンスエンジニアに技術的に可能である.

Q3: 6SY7000-0AD50 を MASTERDRIVES シャーシに置き換える際にはどのような安全対策が適用されますか?

The SIMOVERT MASTERDRIVES DC bus at 1600V class retains hazardous voltage after mains isolation — follow the MASTERDRIVES maintenance manual's full discharge procedure and verify DC bus voltage is below 50V before accessing power stage components1800Aの容量では,これらのモジュールは物理的に大きく,重く,両手と適切なESD予防措置が必要です.モジュール設置螺栓のシメンスによる文書化されたトルク仕様に従ってください..

Q4: MASTERDRIVES 装置の 6SY7000-0AD50 IGBT モジュールの故障を示す症状は何ですか?

ジェネレーター側IGBTの故障は,通常,電源モジュールの過電流,短回路,または不飽和が表示されるF030ハードウェアアラームを生成します.特定のアラームコードは,影響を受けたインバーターブリッジ相を参照します.制御ボードの故障 (パラメータや通信の誤差を生成する) とモーターの故障 (電流不対称パターンを生成する) から区別する.DC バスが放出されている IGBT 接続の抵抗測定によって確認する.

Q5: 6SY7000-0AD50のマウントと熱インターフェースの仕様は何ですか?

FZ1800R16KF4 EconoPACK+ モジュールは平面を必要としますInfineon FZ1800R16KF4データシートの仕様に従って,適切な熱インターフェース化合物 (熱油脂またはパッド) とマウントトルクを有する清潔なヒートシンク表面. Inadequate contact pressure or contaminated thermal interface significantly increases junction temperature under the same power dissipation — reducing module reliability and potentially causing premature failure特定のマウントトルクと熱化合物の仕様については MASTERDRIVES シャーシのメンテナンスマニュアルに従ってください.
