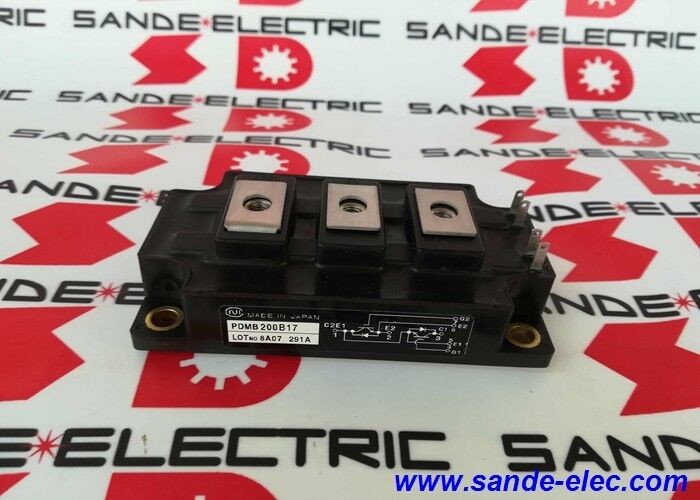

| 起源の場所 | 日本 |
| ブランド名 | NEC |
| 証明 | CE RoHS |
| モデル番号 | PDMB200B17 |
NEC エレクトロニクス (2010 年の NEC エレクトロニクスとルネサス テクノロジの合併により、現在はルネサス エレクトロニクスの一部) は、IGBT、サイリスタ モジュール、産業用アプリケーション向けインテリジェント パワー モジュールなどのパワー半導体モジュールの大手メーカーでした。 PDMB シリーズは、産業用ドライブおよびインバータ アプリケーション向けに設計された NEC のデュアル IGBT モジュール フォーマットを表します。
200A および 1700V の PDMB200B17 は、産業用ドライブ IGBT として中高出力クラスを占め、標準的な産業用電源電圧で 55 ～ 90kW の範囲のモーター ドライブに十分な電流をスイッチングできます。
| パラメータ | 価値 |
|---|---|
| コレクタ電流 (IC) | 200A |
| コレクタ・エミッタ間電圧 (VCES) | 1700V |
| カテゴリ | ディスクリート半導体 |
| タイプ | IGBTモジュール |
| メーカー | NEC（ルネサス） |
IGBT (絶縁ゲート バイポーラ トランジスタ) は以下を組み合わせています。
高入力インピーダンス (MOSFET ゲート):ゲートのスイッチングには事実上駆動電流が必要ありません。ゲート駆動回路はゲート容量の充電と放電のみを行うため、バイポーラ トランジスタに比べてゲート駆動電子機器が大幅に簡素化されます。
低伝導損失 (バイポーラ出力):バイポーラ出力段は、大電流でも低い飽和電圧 (VCE(sat)) で導通し、同じ電流レベルの MOSFET と比較して導通電力損失を低減します。
高速スイッチング:マイクロ秒の範囲の IGBT のターンオンおよびターンオフ時間により、2 ～ 20kHz の PWM 周波数が可能になり、低いスイッチング周波数によってモータ巻線に生じる音響ノイズを発生させずに、スムーズなモータ速度制御が可能になります。
PDMB200B17 は、200A および 1700V で、中規模から大規模の産業用電力クラスの産業用モーター ドライブ、UPS システム、電力変換装置に必要な電力レベルでこれらの IGBT の利点を提供します。
産業用 VFD の修理:産業用ファンまたはポンプ用途の可変周波数ドライブには、IGBT モジュールの交換が必要です。 PDMB200B17 は、ドライブの部品表から、このドライブの電力段に適切な NEC IGBT モジュールとして識別されます。
計画されたメンテナンススペア:NEC が装備した産業用ドライブを保守する施設では、重要なスペア コンポーネントとして PDMB200B17 を保管しており、部品の納品を待つダウンタイムを延長することなく、モーター ドライブの迅速な復旧を保証します。
Q1: PDMB200B17 クラス IGBT モジュールはどのような産業用途に使用されますか?
200A / 1700V IGBT モジュールは、55 ～ 90kW 範囲の産業用モーター用の可変周波数ドライブ、データセンターおよび産業用負荷用の UPS システム、鉄道車両および重産業用車両用のトラクション インバーター、中出力溶接システム、誘導加熱コンバーターなどに使用されます。具体的な用途はPDMB200B17が搭載されている機器によって異なります。
Q2: PDMB200B17 の稼働にはどのような熱管理が必要ですか?
モジュールは、アプリケーションのデューティ サイクルでジャンクション温度を定格制限内に保つために、適切な熱抵抗を備えたヒートシンクまたはコールド プレートに取り付ける必要があります。取り付ける前に、モジュールのベースプレートにサーマルインターフェイスコンパウンドを均一に塗布してください。機械的な過度のストレスを発生させずに適切な接触圧力を維持するには、NEC の指定された取り付けトルクに従ってください。不十分な冷却は、使用中の IGBT モジュール障害の主な原因です。
Q3: PDMB200B17を置き換える場合の取り扱い上の注意点は何ですか?
IGBT モジュールを取り扱う前に、回路の DC バスを完全に放電してください。校正済みのメーターでバス電圧が 50V 未満であることを確認してください。静電気防止対策を講じて取り扱ってください。 IGBT トランジスタのゲート酸化物は静電気の放電に敏感です。サーマルコンパウンドを取り付けて再取り付けする前に、モジュールのベースプレートと取り付け面に汚れや損傷がないか検査してください。
Q4: ドライブ システムの PDMB200B17 の故障を示す故障症状は何ですか?
IGBT の故障モードには、コレクタとエミッタ間の短絡 (イネーブル直後の過電流でドライブがトリップする)、開回路故障 (ドライブが出力電流の非対称を示す - 1 つの相が欠落している)、またはスイッチングの低下 (明らかなアラームなしで熱放散が増加し、時期尚早の過熱として現れる) が含まれます。コレクタ、エミッタ、ゲート端子間の抵抗を測定して、DC バスが放電しているかどうかを診断します。コレクタ - エミッタ接合の短絡 (ゼロオームに近い) はハード故障を確認します。
