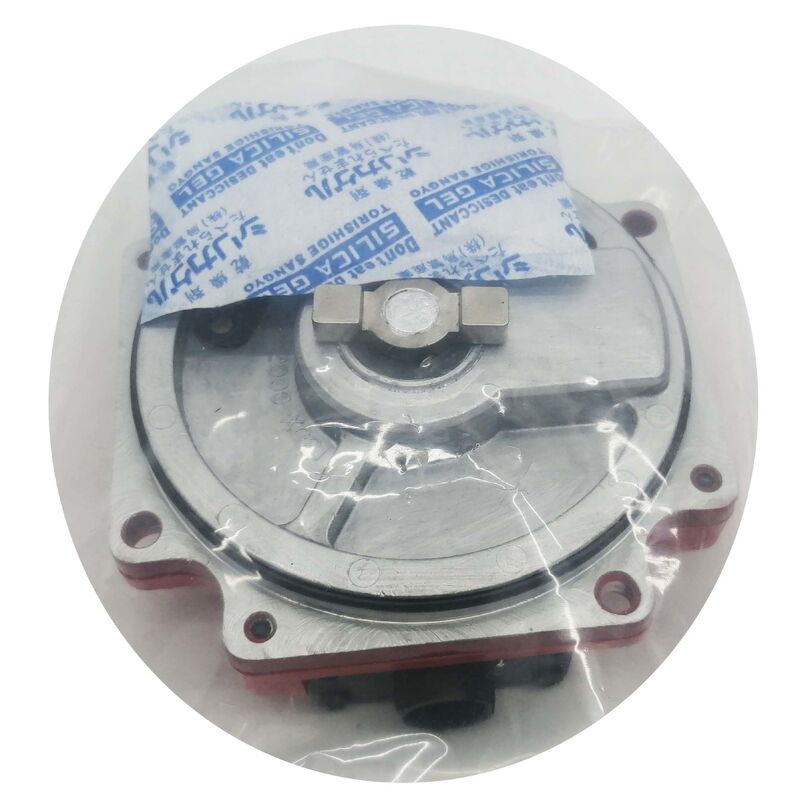

FANUC A860-2010-T341 パルスコーダー — Alpha iシリーズサーボモーター用 aiAR128 シールド絶対値エンコーダー、新品

FANUCサーボシステムの一部のコンポーネントは徐々に劣化する可能性があります — 機械に位置ドリフト、断続的なアラーム、不均一な輪郭加工が発生します。時には、エンコーダーアラーム、軸シャットダウン、生産停止といった即時的な故障が発生することもあります。いずれの場合も、原因を特定する際に最も疑わしいのはエンコーダーです。この FANUC A860-2010-T341 は、FANUC Alpha iシリーズACサーボモーター用のシールド付きaiAR128絶対値パルスコーダーです。これは広く普及しているフィードバックデバイスであり、ENCODER AIAB128 という名称でも知られており、以前の A860-2014-T301新品

置き換えます。このユニットは 新品

です。

aiAR128が提供するもの

aiAR128という名称は、このエンコーダーがFANUCのAlpha i世代のシリアル絶対値パルスコーダーであることを明確に示しています。「AR128」コンポーネントは、絶対値エンコーダーファミリー内の128倍分解能クラスを指します — エンコーダーは、FANUCの高速シリアル通信リンクを介してサーボアンプに高分解能の絶対位置データを供給し、Alpha iシリーズドライブが設計されたタイトなクローズドループ制御を可能にします。 絶対値エンコーダー

として、A860-2010-T341は、サーボアンプ内のバッテリーバックアップにより、電源サイクルを越えて軸位置データを保持します。機械の再起動時に基準復帰ホーミングシーケンスを必要としません — ドライブは電源投入時にエンコーダーを読み取り、すぐに軸の位置を把握します。これは、再起動時間が直接生産量に影響する生産機械にとって、意味のある運用上の利点です。

日本

テーパーシャフトマウント — 実用上の意味

TPR（テーパーシャフト）マウントは、このエンコーダーをストレートシャフトのバリアントと区別します。テーパー設計では、エンコーダーカップリングがエンコーダー本体の対応するテーパー穴に嵌合します — テーパーにより、保持ボルトを締め付けた際にセルフセンタリングされた高摩擦の干渉フィットが生まれます。

この取り付け方法には2つの実用的な利点があります。第一に、エンコーダーカップリングインターフェースでの遊びを排除します。キー付きまたはクランプスタイルのカップリングとは異なり、適切に装着されたテーパーは、モーターシャフトとエンコーダー検出素子との間に角度バックラッシュを生じさせません。第二に、振動による緩みを、他の多くの固定方法よりも効果的に防ぎます。これは、数百万時間の稼働で繰り返し急加速・減速サイクルを経験するサーボモーターにとって重要です。

IP67シールドハウジング — 時間とともに報われる保護A860-2010-T341のシールドハウジングは、IP67の侵入保護

を提供します — 粉塵の侵入を完全に防ぎ、最大1メートルの水没に耐えることができます。これは、多くの初期FANUCエンコーダーバリアントのIP65定格よりも一段上の性能です。

生産中のCNC工作機械では、サーボのモーター端は、クーラントの飛沫、切削油ミスト、オイルエアロゾル、チップ混じりの空気が日常的に存在する環境に置かれます。シーリングを失った光学エンコーダー（ハウジングのひび割れ、Oリングの劣化、または不十分なIP定格による）は、時間の経過とともに光学ディスクに汚染が蓄積します。この劣化はしばしば徐々に進行します。わずかにノイズの多い位置信号は、明確なアラームを発生する前にますます不安定になり、機械は実際に停止するずっと前から精度が低下した状態で動作する可能性があります。

IP67構造は、この環境に対する適切なソリューションです。洗浄エリア、クーラントノズルの近く、または液体にさらされる可能性のあるあらゆる用途にモーターを取り付ける場合、シールド設計はオプションではありません — 長期的な信頼性を可能にするものです。

A860-2014-T301を置き換え — 直接的な後継品A860-2010-T341に関する確認済みで文書化された事実の1つは、それが A860-2014-T301の現在の後継品

であるということです。元々A860-2014-T301エンコーダーを搭載していた機械は、現在の生産品であるA860-2010-T341を直接の後継品として使用します — 電気インターフェース、取り付け構成、サーボアンプおよびCNC制御装置との互換性はすべて同じです。

この後継関係は、古い部品番号で検索しているメンテナンスチームにとって重要です。モーターのエンコーダーラベルにA860-2014-T301と記載されている場合、注文すべきはA860-2010-T341です。

このエンコーダーが使用されている場所

FANUC Alpha iシリーズACサーボモータープラットフォームは、2000年代初頭からFANUC制御CNC工作機械の基盤となっており、aiAR128パルスコーダーファミリーはその設置ベースで最も頻繁に見られるエンコーダー仕様の1つです。A860-2010-T341は以下で見られます：CNCマシニングセンター

— Mazak、Okuma、Makino、DMG Mori、Doosanなどのメーカーの縦型および横型マシニングセンターのX、Y、Z、および回転軸のフィードバックCNC旋盤

— 2軸および多軸CNC旋盤の軸サーボフィードバック、サブスピンドルおよびC軸ドライブを含むFANUC産業用ロボット

— アーム関節で使用されるAlpha iサーボモーターを搭載したMシリーズおよびRシリーズの多関節ロボットの関節軸フィードバックフレキシブル製造システム

— FANUC Alpha iドライブを中心に構築されたパレットチェンジャー、コンベヤインデクサー、自動材料ハンドリングシステムのサーボドライブ専用生産設備

— 自動車、航空宇宙、一般製造業におけるカスタムオートメーションセル

FAQ

Q1: A860-2010-T341はA860-2014-T301を直接置き換えますか？

はい — A860-2010-T341は、FANUCのA860-2014-T301の現在の生産後継品です。どちらのユニットも同じモーターファミリーに同じシリアル絶対値フィードバックインターフェースで対応します。モーターのエンコーダーラベルにA860-2014-T301と記載されている場合、A860-2010-T341を注文するのが正しい後継品です。

Q2: A860-2010-T341は絶対値エンコーダーですか、それともインクリメンタルエンコーダーですか？それは 絶対値

です。FANUCの高速シリアルリンクを介して連続的なシャフト位置データを出力し、サーボアンプのバッテリーバックアップにより電源オフ時でも位置が保持されます。これにより、各機械起動時の軸基準復帰ホーミングサイクルの必要がなくなります。

Q3: このエンコーダーと互換性のあるサーボアンプとCNC制御装置は何ですか？A860-2010-T341は、FANUC αiおよびβiシリーズサーボアンプ向けに設計されており、0i, 16i/18i/21i, および 30i/31i/32i

ファミリーのCNC制御装置と組み合わせて使用されます。FANUCの高速シリアルフィードバックプロトコルで通信し、これはAlpha iおよびBeta iシリーズのモーター・アンプの組み合わせの標準インターフェースです。

Q4: A860-2010-T341の故障を示すFANUCアラームは何ですか？エンコーダー関連の故障は、通常、CNCディスプレイに SVサーボアラーム

をトリガーします — 一般的にはSV0364（CSALアラーム）、SV0368（ソフトフェーズアラーム）、またはエンコーダーシリアルデータの損失または破損を示す通信関連のアラームコードです。エンコーダーを交換する前に、両端のエンコーダーケーブルとコネクタを点検してください。ケーブルの損傷やコネクタの腐食は、同様のアラームコードを発生させます。

Q5: なぜテーパーシャフト設計がこのエンコーダーにとって重要なのですか？
