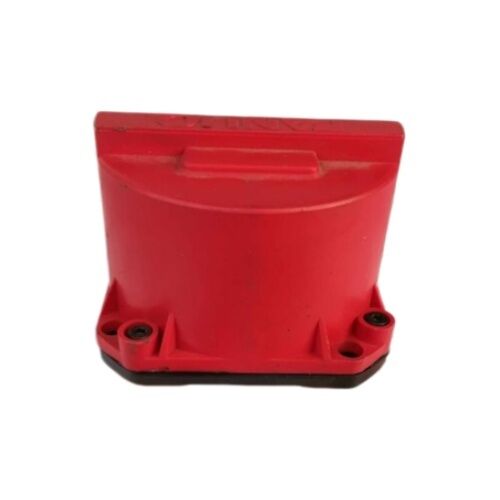

FANUC A860-0347-T001 アブソリュートパルスコーダー — 交換用サーボモーターエンコーダー

A860-0347-T001 とは？

FANUC A860-0347-T001 は、FANUC サーボモーター用のダイレクトフィット交換用エンコーダーとして設計された、シリアルAタイプの絶対値パルスコーダーです。モーター本体の後部に取り付けられ、リアルタイムの位置および速度データをCNC制御システムに継続的にフィードバックします。これにより、FANUC駆動の工作機械において最も重要なフィードバックコンポーネントの1つとなっています。

機械がエンコーダー関連のアラームを発したり、軸のドリフトが発生したり、あるいは正常にホーミングできない場合、パルスコーダーの故障が根本原因であることがよくあります。A860-0347-T001 は、その軸をオンラインに戻すためのメーカー指定のソリューションです。

互換性 — どのモーターに適合しますか？

このパルスコーダーは、2つの特定のFANUCサーボモーターモデル用に特別に製造されています。

• FANUC モデル 4-0S サーボモーター
• FANUC モデル 3-0S サーボモーター

D-SUB インターフェイスコネクタを介して接続され、モーターハウジングの背面へ直接取り付けられます。注文する前に、モーターの銘板が上記のいずれかの指定と一致していることを確認してください。物理的に適合するものであっても、互換性のないエンコーダーを使用すると、アンプで通信エラーが発生します。エンコーダーが考える以上に重要である理由

クローズドループCNCシステムでは、サーボモーターは自身の位置を「知りません」。サーボアンプとCNCコントローラーに回転位置を報告するために、パルスコーダーに完全に依存しています。エンコーダーディスクのひび割れ、湿気の侵入、ケーブルの損傷、または通常の摩耗により、そのフィードバックループが壊れた瞬間、軸は予測不能になります。

A860-0347-T001 は

絶対値タイプのエンコーダーであり、機械の電源がオフになっても位置メモリを保持します（CNC側のバックアップバッテリーによってサポートされます）。これはインクリメンタルエンコーダーに対する重要な利点です。機械を再起動しても、軸を再ホーミングする必要はありません。電源投入時に位置データはすぐに保持され、信頼されます。技術概要

属性

必ずしも明確な警告が得られるわけではありません。エンコーダーの故障はいくつかの方法で現れることがあります。

CNCパネル上の「過剰誤差」または軸サーボアラーム

• 軸が異常に動いたり、コマンドに応答しなかったりする機械がホーミングサイクルを完了できない
• 断続的な位置エラーが発生し、クリアされてから再び現れる
• エンコーダー本体またはコネクタの物理的な損傷（クーラントの混入、衝撃）
• お使いの機械がFANUC 0シリーズ、15シリーズ、または初期の16/18シリーズ制御と、モデル3-0Sまたは4-0Sモーターを組み合わせて使用している場合、A860-0347-T001 が調査すべき適切な交換部品です。
• 取り付けに関する注意

パルスコーダーの交換には慎重な取り扱いが必要です。内部の光学ディスクは精密研磨されており、衝撃に敏感です。いくつかの実用的な注意点があります。

エンコーダーを取り外す前に、機械の電源を完全に切り、ロックアウトしてください。

切断する前に、ケーブルの配線とコネクタの向きに注意してください。

1. 取り付け後、CNCは制御タイプに応じて、参照位置リターンまたはバッテリーバックアップ位置リセットが必要になる場合があります。
2. モーターにアクセスできる間にエンコーダーケーブルとコネクタピンを点検してください — ケーブルの摩耗は頻繁に発生する二次的な問題です。
3. 不明な場合は、お使いのモーターモデルに対応するFANUCサーボモーターメンテナンスマニュアル（B-65165Eシリーズまたは同等品）を参照してください。よくある質問Q1: A860-0347-T001 は OEM FANUC 部品ですか、それともアフターマーケット交換品ですか？
4. A860-0347-T001 はオリジナルのFANUC部品番号です。このエンコーダーを入手する際は、サプライヤーが新品のOEMユニット、認定再生品、またはサードパーティ製の互換性のある交換品を提供しているか確認してください。生産クリティカルな機械の場合、新品OEMまたは専門的にテストされた再生品が一般的に推奨されます。アフターマーケットの代替品も存在しますが、特定の制御ファームウェアバージョンとの互換性のリスクを伴う可能性があります。

Q2: このエンコーダーはどのFANUC CNC制御と互換性がありますか？

このパルスコーダーは、古いFANUCサーボモーターモデル（3-0Sおよび4-0S）に関連しており、これらは一般的にFANUC 0シリーズ、3シリーズ、15シリーズCNC制御、および一部の初期の16i/18i構成と組み合わされていました。新しい αi または βi シリーズモーターを使用している場合は、別のパルスコーダーモデルが必要になります — A860-0xxx-Tシリーズは多くの世代にわたりますが、相互に互換性はありません。

Q3: 交換する代わりに、既存のエンコーダーを修理できますか？

場合によっては、専門の修理工場が故障したパルスコーダーを復旧させることができます — 汚染された光学部品の清掃、コネクタの交換、またはバッテリー関連の問題の解決などです。しかし、内部エンコーダーディスクが物理的に損傷しているか、光学センサーが故障している場合、修理は一般的に、テスト済みの交換品を取り付けることに比べて費用対効果が高くなく、信頼性も低いです。故障したエンコーダーは軸の衝突を引き起こす可能性があるため、ほとんどの生産環境では、修理されたユニットよりも、動作が確認された交換品を選択します。

Q4: 機械に「パルスコーダーアラーム」が表示されますが、それは必ずエンコーダーが故障したことを意味しますか？

必ずしもそうではありません。エンコーダーを交換する前に、次の点を確認してください：エンコーダーケーブルに目に見える損傷やコネクタピンの緩みがないか；サーボアンプに個別のフォルトコードがないか；CNCバッテリーバックアップ（絶対値エンコーダーシステムでバッテリーが切れていると、エンコーダーハードウェアの故障に似たアラームが発生します）。これらのチェックをまず実行してください — これにより、時間とコストを大幅に節約できます。

Q5: A860-0347-T001 は、すぐに取り付けない場合、どのように保管すべきですか？

元の帯電防止パッケージに入れ、乾燥した温度安定した環境に保管してください。高湿度、直射日光、または大きな振動のある場所は避けてください。内部の光学部品は、ほこりや湿気に敏感です。ほとんどの産業用サプライヤーは、最高の信頼性のために購入後12〜24ヶ月以内の取り付けを推奨しています。それ以降の長期保管は、稼働中の機械に取り付ける前に機能テストを伴う必要があります。

注文する前に、必ずモーターの銘板と機械のドキュメントを相互参照してください。FANUC A860シリーズ内のモデル番号は密接に関連していますが、普遍的に互換性があるわけではありません。
