この部品を探しているほとんどのメンテナンスエンジニアは、すでに状況を把握しています。工作機械または旋盤のハンドホイールが誤作動を起こし始めています。ダイヤルを逆に回しても軸が片方にドリフトしたり、特定の回転で全く動きがなかったり、最も細かい倍率設定でも動きがギクシャクしたりします。
機械は長年稼働しており、オリジナルの東測エンコーダーは数十万回のダイヤル回転を蓄積し、ついにその寿命を迎えています。
RE45BA1R5 があなたが必要とする部品です。
これは RE45BA1R5C の直接交換部品です（現在のサフィックス更新版は末尾に C が付きますが、コア仕様と適合性はオリジナルの RE45BA1R5 と同一です）。
5V 電圧出力、100 PPR、80mm ダイヤルの組み合わせは、アジア、ヨーロッパ、北米の CNC 工作機械パネルで最も広く展開されている RE45B のバリアントを表しています。これは、Fanuc、Mitsubishi、Mazak、Haas、およびその他の数十社の工作機械メーカーが、オペレーターパネルで数十年にわたって指定してきた構成です。
東測の正規販売代理店ネットワークに直接アクセスすれば、交換部品の調達は容易になるはずです。
安価なコピー品に注意してください。RE45B は市場で最もコピーされている MPG エンコーダーの 1 つであり、コピー品はほぼ機能するものから数週間で完全に役に立たなくなるものまで様々です。
東測のオリジナル製品は、光学センシング機構、デテント機構、機械構造が、汎用品コピーでは一致しない公差で製造されているため、生産環境で実証済みの長寿命を実現しています。

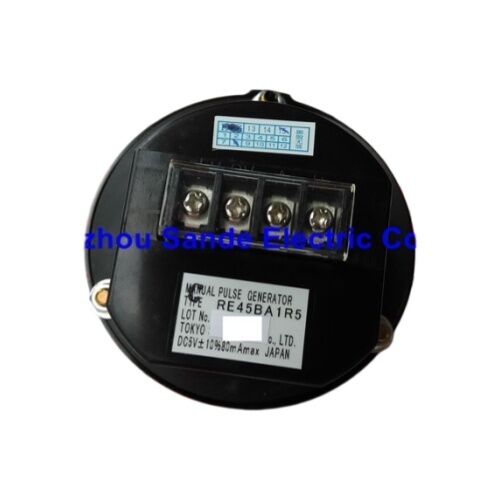

部品番号は通常、オペレーターパネルを開くと見えるエンコーダー本体の背面にあるラベルに印刷されています。「RE45BA1R5」または「RE45BA1R5C」（C サフィックスはマイナーな改訂アップデートであり、ベース部品と完全に同等です）を探してください。
オペレーターパネル前面から見える 3 つの取り付けナットは、タイプ A（3 ナット取り付け）であることを示し、黒い 15mm ノブの東測ロゴ付き黒いダイヤルは、B タイプノブ構成を確認します。
エンコーダーのラベルが破損または欠落している場合は、物理的な特定方法は次のとおりです。
関連する RE45BA1D5 は前面からは同じように見えますが、5V で 150mA を消費し、差動ラインドライバ出力を採用しています。配線をやり直さない限り、R5 電圧出力バリアントとは電気的に互換性がありません。注文前に元の部品番号を確認してください。
はい。RE45BA1R5C の C サフィックスは、同じ製品世代内でのマイナーな改訂を表します。東測は、完全に後方互換性のある製造変更を追跡するために、定期的にサフィックス文字を更新します。
取り付け、電気接続、供給電圧、解像度、出力形式、機械的寸法は、RE45BA1R5 と RE45BA1R5C の間で変更されていません。2 つの部品番号は、交換目的で互換性があります。
一部の正規販売代理店は C バリアントのみをリストしています（現在の出荷バージョンとして）。元の指定と完全に同じではないことを心配しないでください。
MPG エンコーダーが一度に故障することはめったにありません。より一般的には、徐々に劣化し、特に注意して見ていないと症状を誤診しやすいです。
特定の角度でのパルスの欠落。 光学ディスクの 1 つ以上のトラックに汚れや細かい傷が発生し、フォトデテクターがそのセグメントの回転でパルスを失います。
×1 倍率設定では、これは時折のステップ抜けとして現れます。ほとんどの場合、軸は 1 デテントあたり 0.001mm 移動しますが、時折応答しません。×100 では、パルスあたりのコマンド移動量が大きいためスキップがマスクされるため、同じ障害は気づかれない可能性があります。
部分的な回転での方向逆転。 ディスクの汚染またはフォトデテクター回路の摩耗により、A/B 位相の関係が一瞬誤って読み取られ、CNC が通常の順方向カウントを再開する前に 1 ステップ後方にカウントされます。
これは、低速ハンドホイール操作中のわずかな振動またはバックラッシュのようなエラーのように見えます。
起動後の最初の回転での出力なし。 エンコーダー内の光学エミッタ（LED）が経年劣化し、電源投入後に安定した出力強度に達するまでに時間がかかるようになりました。最初の数秒間は、信号が弱すぎてフォトデテクターで確実に読み取ることができません。
これは通常、数週間または数ヶ月で恒久的な故障に進行します。
デテントの感触が粘着性または不安定。 各位置をクリックするばね式のデテント機構が摩耗し、触覚フィードバックが 1 回のクリックあたりの 1 つのクリーンなパルスに確実に一致しなくなりました。
これは、上記の光学的な故障とは異なる機械的な摩耗の症状であり、激しく使用されたユニットではしばしば共存します。
これらの症状のいずれも、重要な操作中にハンドホイールが完全に故障する前にエンコーダーを交換する信号です。
RE45BA1R5 は、エンコーダー本体の背面から配線を外に出します。東測は RE45BA1R5 ベースモデルに標準コネクタを指定していません — 配線は裸線で終端され、機械メーカーは機械固有の構成でコネクタと配線ハーネスを指定します。
古いエンコーダーを取り外す際は、切断する前に配線接続の写真を撮ってください。
ワイヤの色分けは通常、東測の標準出力構成に従います。
機械のインターフェースコネクタ上の特定のピンまたは端子割り当ては、東測によってではなく、機械の電気図面で定義されています — エンコーダー自体は標準の直交出力デバイスであり、CNC の MPG インターフェースは、機械メーカーの配線標準に従って A、B、および電源ピンをマッピングします。
接続する前に、機械の電気メンテナンスマニュアルを参照して正確な端子割り当てを確認してください。
東測 RE45B 部品番号の C サフィックスは、一貫してマイナーな内部改訂を示します — 外部インターフェース、パフォーマンス仕様、または取り付け構成の変更を示すことはありません。
この規則は、RE45B ファミリ全体に適用されます。RE45BD1R5C は RE45BD1R5（ダイヤルなし 5V 100PPR）を置き換え、RE45BA2R1C は RE45BA2R1（80mm ダイヤル 12V 25PPR）を置き換えるなどです。RE45B バリアントの C サフィックスバージョンを元のベースバージョンの交換品として購入することは、常に正しいです。
機械メーカーおよびメンテナンスチームは、BOM 部品番号を現在の在庫と照合する際に、サフィックスアップデートに躊躇すべきではありません。
| パラメータ | 値 |
|---|---|
| 供給電圧 | DC 5V |
| 電流消費量 | 80mA |
| 解像度 | 100 PPR |
| 出力 | 電圧（5V ロジック、A/B 位相） |
| ダイヤル径 | φ80mm |
| マウント | タイプ A — 3 ナットパネルマウント |
| パネル厚さ | t = 3mm 以下 |
| ノブ | 15mm、東測ロゴ（B タイプ） |
| エンコーダー技術 | 光学式 |
| 現行生産部品番号 | RE45BA1R5C |
| RoHS | はい |
| 原産国 | 日本 |
Q1: 機械に「MPG エラー」と表示されるか、ハンドホイール軸が応答しません — RE45BA1R5 が原因である可能性はありますか？
必ずしもそうではありません。エンコーダーを交換する前に、エンコーダーから CNC の MPG 入力までの配線を確認してください。コネクタの緩み、パネル近くのケーブルの断線（ケーブルが繰り返し曲がる場所）、またはコネクタピンの汚れは、故障したエンコーダーと同じ症状を引き起こす可能性があります。
CNC インターフェースボードの MPG コネクタを抜き差ししてください。再接続後に一時的に障害が解消され、その後再発する場合は、エンコーダー自体ではなく、コネクタまたはケーブルが原因である可能性が高いです。
ケーブルとコネクタが機械的および電気的にチェックアウトされた場合にのみ、エンコーダーを交換する必要があります。
Q2: 交換用の RE45BA1R5C が裸線で届きました — どの線がどれかを知るにはどうすればよいですか？
東測の RE45B 配線色標準: Vcc（+5V）は通常赤線です。0V（グラウンド）は黒または白です。A 相出力は緑色です。B 相出力は黄色です（または同様のペアカラーリング）。
ただし、色コードは製造バッチや機械メーカーがカスタムハーネスを指定したかどうかによって異なる場合があります。
常に元の機械図面でワイヤ機能を検証するか、接続する前に電圧関係を慎重に測定してください。A および B 出力は、エンコーダーの低速回転中に 5V ロジックスイングを示します。A と B を入れ替えると、軸の方向が反転しますが、損傷はありません。
Q3: 機械メーカーは私の BOM の部品番号を C サフィックスなしの RE45BA1R5 と記載しています。RE45BA1R5C は直接交換部品ですか？
はい、完全に。RE45BA1R5C は RE45BA1R5 の現在の生産バージョンです。東測は、製品の仕様、インターフェース、または適合性を変更しない製造改訂を追跡するために C サフィックスを追加しました。
どの正規東測サプライヤーもこれを承認します。
RE45BA1R5 の交換品として RE45BA1R5C を使用することは、正しく期待される手順です。
Q4: 他の機械から RE45BA1R5 を一時的に取り付けて、エンコーダーが故障しているかどうかテストできますか？
はい、同じ CNC タイプ（同じ供給電圧と MPG 入力形式）の機械間でエンコーダーを交換することは有効な診断技術です。配線コネクタが一致するか、ワイヤを正しく接続できる場合。
異常な動作をしていた軸が、借りたエンコーダーで正しく動作する場合、元のエンコーダーは故障しています。
障害が借りたエンコーダーとともに元の軸に付随する場合、エンコーダーは確定的な故障です。
借りたエンコーダーで元の軸に障害が残る場合、問題は配線、CNC の MPG インターフェース、または CNC パラメータ設定にあり、エンコーダーではありません。
Q5: 交換用の RE45BA1R5 を取り付けた後、ハンドホイールを回すと軸が逆方向に動きます。何が問題ですか？
A および B 位相ワイヤが逆に接続されています。元の配線で入れ替わったか、交換品が元のエンコーダーの向きに対して A と B を転置して配線されたかのいずれかです。
A および B 接続を入れ替えると、他の機能に影響を与えることなく、ハンドホイールの回転と軸の動きの関係が反転します。交換用エンコーダーの A および B 出力ワイヤを特定し、接続ポイントで入れ替えてください。
または、CNC に MPG 方向を反転させるパラメータがある場合があります。Fanuc コントロールでは、適切な MPG 軸方向パラメータで調整可能です（CNC のパラメータマニュアルで特定のシリーズを確認してください）。
ハードウェアの反転またはパラメータ調整のいずれかで、正しい結果が得られます。
