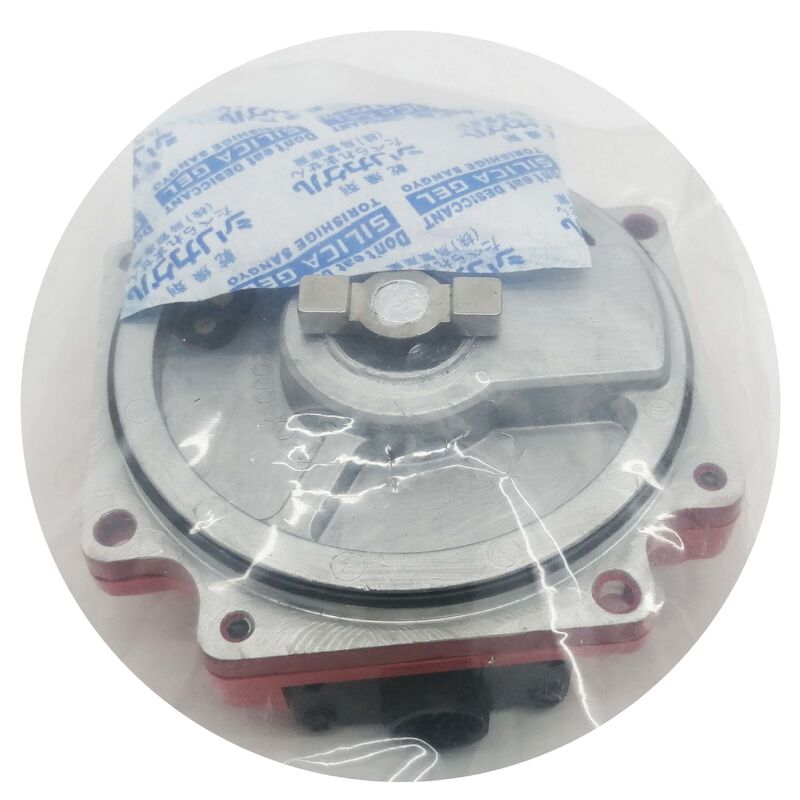

A860-0365-T101 FANUC パルスコーダー A8600365T101 A860-0365-T101

Fanuc A860-0365-T101 | Alpha αi64 インクリメンタルパルスコーダー — 64,000P、ケーブル付き、Fanuc Alpha ACサーボモーター a3以上

概要

Fanuc A860-0365-T101 は、ケーブル付きの αi64 インクリメンタルパルスコーダーで、a3クラス以上のミッドおよびラージフレームのAlphaシリーズACサーボモーターに搭載されています。1回転あたり64,000パルスで、A860-0360ファミリーの αA64 アブソリュートエンコーダーのインクリメンタル版です。モーターの互換性範囲、CNC世代は同じですが、フィードバックの挙動は根本的に異なります。アブソリュートではなくインクリメンタルであるため、機械の電源投入ごとにリファレンス復帰サイクルが必要です。「W/CABLE」の表記は、A860-0365ファミリー内での実用的な区別点です。

T001バリアント（ケーブルなし）は、エンコーダー本体に分離可能なコネクタがあり、フィードバックケーブルを個別に交換できます。T101は、エンコーダーにあらかじめケーブルが組み立てられた状態で提供されます。

サービスでは、W/CABLE形式はモーターのオーバーホールプロセスを合理化します。交換用のT101は完全なアセンブリとして届き、別途ケーブルを購入するステップなしで取り付け可能です。

ケーブルアセンブリは、アンプ側の適切なコネクタがあらかじめ終端処理された状態でエンコーダー本体から引き出されており、機械停止時の設置時間を短縮します。

αi64 エンコーダーは、古い αA64（A860-0360ファミリー）と区別するために「i」の表記がされています。これはFanucのインクリメンタルAlphaエンコーダー世代に属することを示しており、元の αA64 アブソリュートシリーズと比較して、信号品質の向上とより広範な制御との互換性をもたらした世代更新です。

電源オフ時の絶対位置保持が運用上必要ない機械アプリケーションでは、起動時の短いリファレンス復帰で十分な場合や、機械のサイクルがリファレンス復帰が負担にならない状態から離れない場合、インクリメンタル αi64 はコスト効率が高く技術的に優れたエンコーダーの選択肢となります。

T101/Eバリアントは特別な表記（/Eサフィックス）を持ち、標準のT101と交換することはできません。/Eは特定のモーターおよび機械構成用に特別に製造されたバリアントであり、別の/Eユニットとの正確な交換が必要です。

主な仕様

パラメータ

値

CNCの電源が投入されるたびに、エンコーダーカウンターは未知の物理的位置からゼロで開始されます。リファレンス復帰手順 — 軸を固定ハードウェアリファレンススイッチまで駆動し、エンコーダーのZパルスを見つける — は、生産開始前に軸の基準を設定します。

このリファレンス復帰が起動シーケンスのルーチンの一部であり、運用上の支障とならない機械では、インクリメンタル αi64 は日々の生産において、どのアブソリュートエンコーダーよりも信頼性が高く機能します。

アブソリュートタイプに対する利点は、監視するバッテリーがなく、バッテリー故障による位置データ損失のリスクがなく、アブソリュート位置管理が不要なことです。

エンコーダーはモーターが回転するときにパルスをカウントするだけです — シンプルで堅牢です。

生産プロセスで、予期せぬ電源サイクル（緊急停止、電源中断）後に軸が正確な位置を再開する必要がある機械では、アブソリュート位置メモリの欠如により、再開前に完全なリファレンス復帰が必要となり、不良品が発生したり、既知のリファレンスから再配置が必要になったりする可能性があります。このようなアプリケーションでは、アブソリュートエンコーダータイプが望ましいです。

ケーブル付属構成 — サービス上の利点

W/CABLE形式は、モーター修理シナリオにおける部品点数を削減します。エンコーダーが故障した場合、交換用のT101はケーブルも一緒に持ってくるため、別途エンコーダーケーブルを探したり、注文したり、エンコーダーコネクタタイプに合わせたりする必要がありません。

ケーブルは、それが使用されるAlphaモーターの設置に合わせて寸法が決められ、終端処理されているため、誤って間違ったケーブル長やコネクタタイプを取り付けるリスクも排除されます。

Fanucエンコーダーケーブルの広範な在庫を維持することが現実的でない施設では、W/CABLEエンコーダーは、エンコーダーとケーブルの交換ニーズの両方を同時にカバーする単一のSKUにスペアパーツの在庫を簡素化します。

よくある質問

Q1: A860-0365-T101 は、同じモーターの αA64 アブソリュートエンコーダー (A860-0360-T001) を置き換えることができますか？

αi64 T101 と αA64 T001 は、同じミッド〜ラージAlphaモーターフレームに適合し、同じCNC世代と互換性があります。

インクリメンタルエンコーダーは、同じモーターのアブソリュートエンコーダーを物理的に置き換えることができます — モーターは正常に動作し、エンコーダー信号は互換性があります。

運用上の変更は大きいです。機械は電源サイクルを通じて絶対位置を保持しなくなります。すべての起動でリファレンス復帰が必要になります。これが許容できるかどうかは、機械のアプリケーションとオペレーターのワークフローによって異なります。

変更が行われた場合、CNCサーボパラメータはインクリメンタルエンコーダータイプを反映するように更新する必要があります。

Q2: T101/E は特殊バリアントとしてリストされていますが、これは何を意味し、どのように識別されますか？

A860-0365-T101/E の /E サフィックスは、それが特別な構成バリアントであることを示しています — 通常、特定のケーブル長、コネクタの変更、または標準のT101とは異なる電気的特性が含まれます。

特定の機械のFanucおよび機械メーカーのドキュメントで、/Eバリアントが必要かどうかを指定します。フィールドで/Eを識別するには、エンコーダーの部品番号ラベルから行います。物理的なエンコーダーにA860-0365-T101/Eと表示されている場合、別の/Eユニットでのみ交換する必要があります。

標準のT101を/Eに（またはその逆を）置き換えると、コネクタの不一致、ケーブル長の不一致、または電気的インターフェースの非互換性のリスクがあります。

Q3: 機械操作中にエンコーダーフィードバックケーブルが一時的に信号を失った場合、インクリメンタルカウントはどうなりますか？

一時的な信号損失（コネクタの緩み、一時的なEMIスパイク、またはケーブル障害）でさえ、CNCは影響を受けた軸の現在の位置カウントを失います。

CNCは直ちにエンコーダーアラーム（通常はSV-360シリーズ）を生成し、軸は停止します。格納されたカウントを読み取ることで位置を再確立できるアブソリュートエンコーダーとは異なり、信号を失ったインクリメンタルエンコーダーは、軸が移動を再開する前にリファレンス復帰を通じて位置を再確立する必要があります。

これにより、インクリメンタルエンコーダーの設置では、信頼性の高いケーブルとコネクタの状態が特に重要になります — ケーブルアセンブリの劣化は、生産中断を引き起こす前に対処する必要があります。

Q4: αi64 の 64,000 ppr は、CNCサーボループによってどのように使用されますか？

サーボアンプは αi64 からのA/Bクアドラチャ信号をデコードし、エッジ検出を通じて生のパルスカウントの4倍を生成します — そのため、64,000 ppr はハードウェアカウントレベルで1回転あたり256,000クアドラチャエッジになります。

典型的なAlphaモーターの定格動作速度（2000〜3000rpm）では、これは毎秒数百万の位置更新を生成し、サーボアンプに安定した速度推定と位置制御のための十分な密度のデータストリームを提供します。

Zインデックスパルス（1回転あたり1つ）は、リファレンス復帰サイクルの基準マークを提供します。

Q5: A860-0365-T101 が永久的な障害ではなく断続的なアラームを生成する場合、推奨されるサービスアプローチは何ですか？

断続的なアラームは、永久的なアラームよりも診断が困難です。

ケーブルから始めます。モーターが静止しており、CNCが安全に監視されている状態で、ケーブルの配線を曲げながら観察します — ケーブルの動きによってトリガーされる断続的なアラームは、ケーブルの損傷またはコネクタの断続性を示します。

エンコーダー側とアンプ側の両方のコネクタで、ピンが部分的に外れていないか確認し、コネクタのロック機構が係合していることを確認します。

ケーブルの動きでアラームをトリガーできない場合は、オシロスコープをAおよびB相エンコーダー出力に接続し、低速モーター回転中の信号品質を観察します — 信号のドロップアウト、振幅の低下、または非矩形波形は、エンコーダー内の光学ディスクの劣化を示します。

回転中に信号品質の問題が確認されたが、ケーブルチェックがクリーンな場合は、エンコーダーを交換します。
