| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A860-0360-T211 |
Fanuc A860-0360-T211 は、Fanuc の Alpha シリーズ AC サーボモーター用の αA64 (64K ppr) アブソリュートパルスコーダーです。これは A860-0360 ファミリーのメンバーであり、複数の T サフィックスおよび V サフィックスのバリアントを含みます。これらはすべて同じ 64,000 ppr アブソリュートシリアルフィードバックアーキテクチャを共有していますが、コネクタスタイル、ケーブル構成、およびハードウェアリビジョンが異なります。T211 は A860-0360 の範囲内での後期生産リビジョンであり、初期のバリアントと比較して内部信号処理と機械的信頼性が向上していますが、外部インターフェースとパフォーマンス仕様は同じです。Fanuc が既存の T201 およびその他の T サフィックスバリアントと並んで T211 指定を割り当てる慣行は、維持された仕様内での段階的な製品改善を反映しています。T211 のエンコーダー位置データ、シリアルプロトコル、CNC 互換性、およびモーター適合性はすべて、A860-0360 ファミリーの他のメンバーと一貫しています。
代替部品番号 A290-0360-V511 は、Fanuc のクロスリファレンスであり、同じエンコーダー機能の現在のカタログエントリを表します。
このクロスリファレンスの A290 プレフィックスは、コネクタまたはフォームファクターのバリアントを示しています。A290-0360-V511 を代替品として注文する場合、特定のモーター設置とのコネクタおよび取り付けの互換性を確認してください。
T211 のアブソリュートフィードバックは、サーボアンプのバッテリーバックアップが充電されている限り、CNC が機械の電源サイクルを通じて軸位置データを保持することを意味します。
これにより、インクリメンタルエンコーダーが必要とする起動時のリファレンス復帰サイクルが不要になります。機械は、すべての軸位置が有効な状態で、電源投入後すぐに生産を開始できます。この操作上の利便性は、アブソリュートエンコーダー設置の決定的な利点の 1 つであり、αA64 アブソリュートバリアントが生産工作機械に広く指定された主な理由です。
A860-0360-T211 のテストおよび修理サービスは、Alpha エンコーダーの専門家から利用可能であり、A860-0360 ファミリーの中でも最も修理しやすいメンバーの 1 つとなっています。交換プログラム（故障したエンコーダーに対してテスト済みの保証付きユニットを供給する）は、時間が重要な機械停止状況において推奨されるサービスルートです。
主な仕様
パラメータ
| エンコーダーモデル | αA64 (Alpha A 64K) |
|---|---|
| 解像度 | 64,000 ppr |
| フィードバックタイプ | シリアルアブソリュート（マルチターン） |
| モーターシリーズ | Alpha（i世代前） |
| CNC互換性 | 15/16/18/21（モデルA） |
| 代替部品番号 | A290-0360-V511 |
| 修理性 | 専門家から入手可能 |
| ステータス | アクティブ / 余剰 / 交換 |
| A860-0360 エンコーダー進化における T211 | A860-0360 ファミリーは T001 から T211 までおよび V サフィックスバリアントを含み、それぞれが αA64 エンコーダーハードウェアの進化の段階を表しています。 |
この進化を通じて、コアの 64K ppr アブソリュートフィードバック仕様は一定のままでした。適切なケーブルとコネクタ構成があれば、任意の A860-0360-T サフィックスエンコーダーは、理論上、他の任意のエンコーダーと同じ CNC およびモーターアプリケーションに役立ちます。
T211 は現在のまたは最近の生産バリアントとしての位置にあるため、T001 または T101 のような初期のバリアントよりも、正規の供給チャネルおよび管理サービス在庫から入手できる可能性が高くなります。
スペアパーツ在庫を構築している施設にとって、T211 は、施設の機械フリートのモーター設置と物理的に互換性がある限り、将来のニーズに対応するための実用的な選択肢です。
光学ディスク技術と信号品質

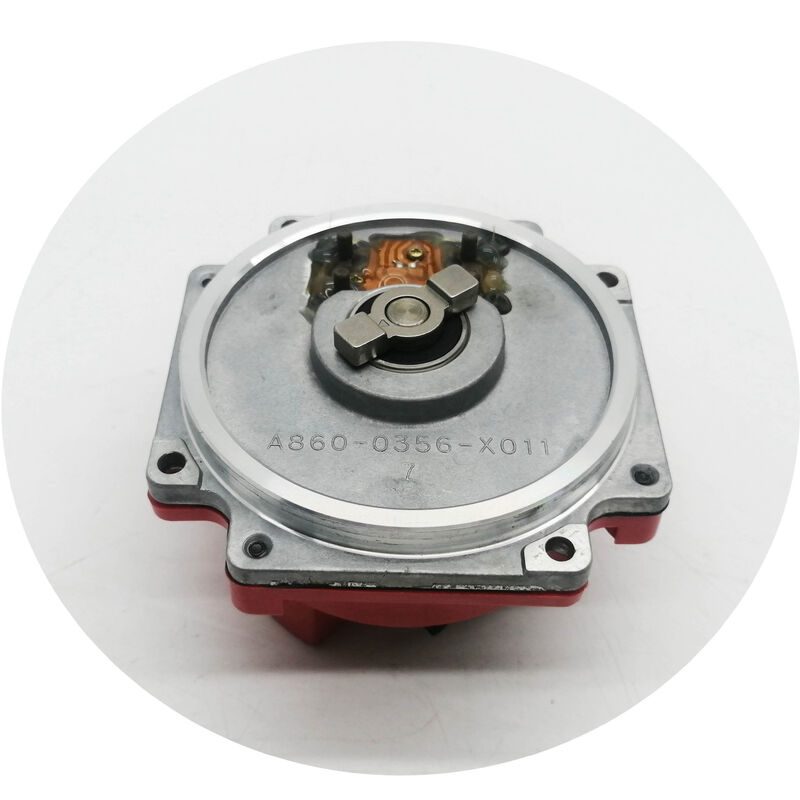

A860-0360 ファミリーのすべての αA64 エンコーダーは光学ディスク技術を使用しています。モーターシャフトに取り付けられた透明と不透明のセグメントが交互になったガラスまたはプラスチックディスクと、固定ステーター上のフォトディテクターアレイがディスクを透過する光パターンを読み取り、角度位置を決定します。
T211 の信号処理電子機器は、この光学パターンをサーボアンプが読み取るシリアルアブソリュートフィードバックプロトコルに変換します。
光学ディスクの品質（表面の清浄度、透明/不透明境界の鮮明さ、ディスクの傷や汚染のなさ）は、アンプでの信号品質を直接決定します。
劣化したシャフトシールを介してエンコーダー本体に侵入したクーラントミスト、オイルエアロゾル、または切りくず粒子は、時間の経過とともにディスク表面に蓄積し、信号品質を低下させ、最終的にエンコーダー通信アラームを引き起こします。
よくある質問
Q1: T211 と T201 は実際にはどのように区別されますか？
T211 は、信号処理電子機器または機械部品において T201 よりも内部的な改善が組み込まれています。外部寸法、コネクタタイプ、およびエンコーダーパフォーマンス仕様は同じままです。
交換目的の場合、T211 は T201 の設置（およびその逆）を、パラメータ変更、ケーブル修正、または機械的適応なしに直接置き換えます。
Q2: 代替部品 A290-0360-V511 は T211 とどのように関連しており、いつ使用しますか？
A290-0360-V511 は、標準チャネルを通じて T211 在庫が入手できない状況での αA64 エンコーダー機能に対する Fanuc の現在のカタログクロスリファレンスです。
A290 プレフィックスは、A860-0360 ファミリーとは異なる物理的なパッケージングを示しており、異なるコネクタ形式を意味する場合があります。
T211 の代替品として A290-0360-V511 を注文する場合、エンコーダー本体のコネクタタイプがモーターに設置されているケーブルアセンブリと一致するかどうかを確認してください。ほとんどの場合、機能は同一であり、物理的なコネクタが確認すべき変数です。
Q3: 交換用 T211 を取り付けた後、アブソリュート位置データはどのように再確立されますか？
交換用エンコーダーを取り付けた後、機械の電源を入れます。新しいエンコーダーは機械の物理的位置との保存されたマルチターンカウント関係を持たないため、CNC は通常、アブソリュートエンコーダーリファレンス喪失アラームを表示します。
影響を受ける軸で完全なリファレンス復帰（ゼロリターン）サイクルを実行します。軸はハードウェアリファレンススイッチに移動し、エンコーダーの Z パルスを検出し、機械位置データを設定します。
その後、アンプはこの関係をバッテリーバックアップメモリに保存します。これで新しいエンコーダーのアブソリュート位置が確立され、機械は生産を再開できます。
Q4: 生産条件下での αA64 T211 エンコーダーの故障の兆候は何ですか？
進行性の故障は通常、最初は電源サイクリングでクリアされる間欠的なサーボアラーム（SV-360 シリーズ）として現れますが、頻繁になり、最終的には永続的になります。
ディスクの信号品質が低下し、アンプが位置データを誤って解釈する可能性がある場合、位置エラー（軸がコマンド位置からわずかにずれる）が発生する可能性があります。高度な故障では、アラームは電源投入時に永続的になり、軸を有効にできません。
エンコーダーケーブルとコネクタは、エンコーダー自体が故障したと結論付ける前に確認する必要があります。コネクタピンの汚染またはケーブルの部分的な故障は、同様のアラームパターンを生成します。
Q5: T211 は、複数の Alpha モーター搭載機械を持つ施設にとって、ストック用スペアとして適していますか？
はい、T211 は、Alpha シリーズモーターを搭載した複数の機械を管理する施設にとって、実用的なストック用エンコーダーです。これは、現在の生産リビジョンであり、初期の A860-0360 バリアントと同じ広範なモーター範囲をカバーしているためです。
T211 を 1 つストックすることで、施設の各モーター設置のケーブルとコネクタの互換性に応じて、幅広い Alpha モーターエンコーダー交換に対応できます。
T211 のみのスペア戦略を採用する前に、施設内の各モータータイプとの T211 のコネクタの互換性（または互換性のない設置用のケーブルアダプターが利用可能かどうか）を確認してください。
生産クリティカルな CNC エンコーダースペアの一般的なガイドラインとして、機械グループごと、またはシフトスケジュールごとに、テスト済みのスペアを 1 つ用意することが挙げられます。
