A860-0356-T001 FANUC パルスコード A8600356T001 A860-0356-T001

ファナック A860-0356-T001 | シリアルパルスコーダーC — 1,000,000P アブソリュート、小型フレーム赤キャップ、ファナックSシリーズ0SP / 1SP / 2SP 3000rpmモーター、代替品 A290-0561-V574

概要

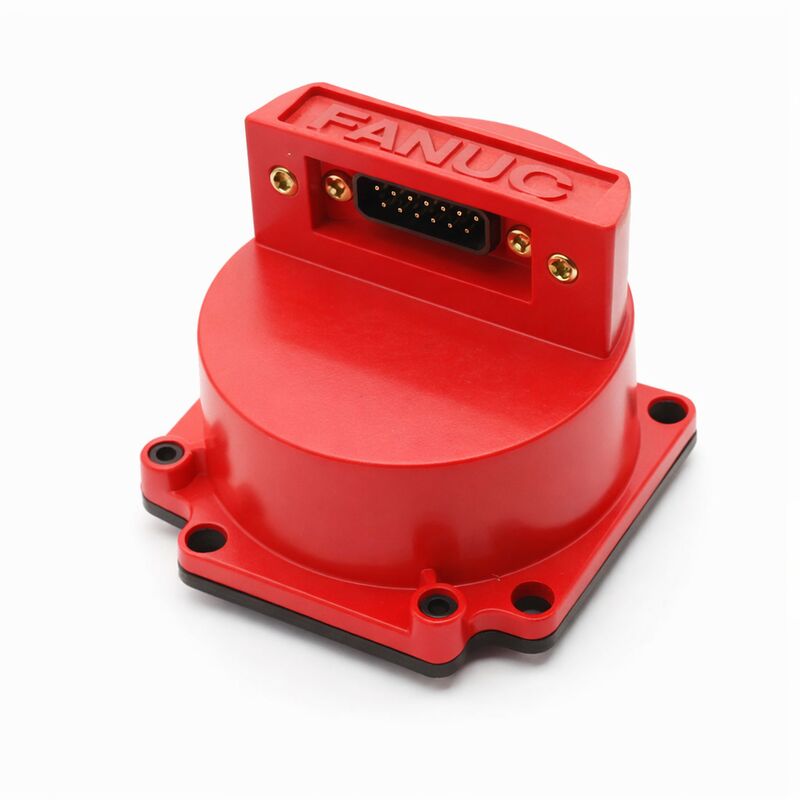

「ファナック A860-0356-T001」は、ファナックSシリーズの小型・高速スピンドル用モーター専用に設計された、小型赤色プラスチックキャップに組み込まれたコンパクトなシリアルパルスコーダーCアブソリュートエンコーダーです。

このエンコーダーが対応するモーター — 0-0SP/3000、1-0SP/3000、2-0SP/3000および関連SP（スピンドル用）バリアント — は、標準SシリーズシリアルCバリアントよりも小型のエンコーダーボディを必要とする物理的寸法を持つ、高速コンパクトモーターです。

したがって、T001の小型フレーム構造は単なるサイズの利便性ではなく、これらのモーターに適合するための機能的な要件です。

コンパクトなハウジングにもかかわらず、A860-0356-T001は、標準Sシリーズモーターに使用される大型シリアルCバリアントと同じ1,000,000 pprシリアルCアブソリュートフィードバックを提供します。SP指定モーターは通常、コンパクトな高速ドライブが必要なアプリケーションで使用されます — 周辺位置決め軸、マルチタレット旋盤のセカンダリスピンドル、ツールマガジンドライブ、およびフルサイズのサーボモーターのトルクが最優先要件ではないが、速度能力と位置決め精度が重要な同様の高速、比較的軽量な位置。

T001のシリアルCプロトコルは、大型のA860-0356-T101で使用されているものと同じです — どちらもファナックのシリアルエンコーダーバスを介して1M ppr解像度で通信し、どちらもアンプでのバッテリーバックアップを必要とするアブソリュートタイプであり、どちらも同じCNC世代（Zero-C/D、16A、18A、21A）と互換性があります。

T001とT101の物理的なサイズの違いは、モーターフレームによって完全に決まります — 小型SPシリーズモーターはT001のコンパクトボディを使用し、標準Sシリーズモーターは大型T101を使用します。

ファナックは、このエンコーダーの代替注文番号としてA290-0561-V574をリストしています。

ファナックエンコーダー範囲における他のA860からA290へのクロスリファレンスと同様に、A290エントリは同じエンコーダー機能の現在のカタログパスを表します。

元のA860-0356-T001とA290-0561-V574間の機械的およびコネクタの互換性は、A290バリアントを直接的な物理的交換品としてコミットする前に確認する必要があります。

主な仕様

シリアルC 1M ppr — 高速小型モーターロジック

このエンコーダーが対応するSPタイプのモーターは、定格速度3000rpmで動作します — CNCスピンドル標準としては異常に速くはありませんが、Sシリーズのポジショニングサーボモーターとしては高速です。3000rpmで、1M pprエンコーダーは毎秒5000万回の位置更新イベントを生成し、CNCのサーボループに速度と位置制御のための非常に高密度の位置データストリームを提供します。

これは、モーターの範囲の下限速度、特に低速時において重要です。低速では単位時間あたりの位置イベント数が少なくなり、速度推定の品質はエンコーダーの解像度に依存するようになります。

1M ppr仕様により、低速時でも — 例えば精密位置決め移動中 — サーボループはスムーズで正確な制御のために十分な位置データを取得できます。

シリアルCプロトコルの1M ppr解像度は、CNCでフレキシブルフィードギア機能を使用して微細検出単位（0.01μm範囲まで）を設定する場合、SPモーターのフル解像度エンコーダーがエンコーダー自体の量子化制限なしにこれらの微細設定をサポートすることも意味します。

小型フレームT001の調達

A860-0356-T001の小型フレーム設計は、特定のモータータイプに特化した部品となっています。両方とも同じシリアルC 1M ppr仕様を持っていますが、物理的には大型のA860-0356-T101（標準フレームSシリーズモーターに適合）と互換性はありません。

SPモーターが引き続き使用されている機械では、T001が唯一の直接的なエンコーダー交換品です。モーター交換プログラムや管理サービス在庫からの確認済み余剰在庫が主な調達チャネルです。標準Sシリーズモーターと比較してSPモーターの設置ベースが小さいため、T001の在庫はT101の在庫よりも入手が困難です。

よくある質問

Q1: 0-0SP、1-0SP、および2-0SPモーターは、標準Sシリーズモーターとどのように異なりますか？

ファナックのモーター命名におけるSP指定は、通常、最大連続トルクよりも速度範囲と軽量構造を重視した、スピンドル用途に最適化されたモーターを示します。

Sシリーズの0SP、1SP、および2SPバリアントは、マルチ軸CNC旋盤のセカンダリスピンドル、ツールスピンドル、および駆動工具ホルダーに適した、コンパクトで高速なモーターでした。これらのモーターは、モーターの物理的スペースが限られており、動作速度範囲が優先されます。

標準Sシリーズモーターと比較して物理フレームが小さいため、標準のA860-0356-T101ではなく、コンパクトなA860-0356-T001が必要でした。

Q2: T001のシリアルCプロトコルは、シリアルA（T101ファミリー）エンコーダーと同じCNC制御と互換性がありますか？

はい — シリアルAとシリアルCの両方とも、同じファナックCNC世代：Zero-C、Zero-D、および16A/18A/21Aシリーズと互換性があります。CNCのサーボインターフェースは、同じシリアルエンコーダーインターフェースインフラストラクチャを介して両方のプロトコルを処理します。

CNCのサーボパラメータは、各軸の正しいエンコーダータイプ（シリアルAまたはシリアルC）と解像度を指定するように設定する必要があります。同じ機械の異なる軸でシリアルAとシリアルCを混在させることは、各軸のパラメータが正しく設定されていれば、運用上問題ありません。

Q3: 代替部品番号A290-0561-V574 — これは異なるパッケージの同じエンコーダーですか？

A290-0561-V574は、A860-0356-T001が標準チャネルから直接入手できなくなった機械に対するファナックのクロスリファレンスです。機能仕様 — シリアルC、1M ppr、小型フレームアブソリュート — は同等であるはずです。

物理的なパッケージ、コネクタ、および取り付け寸法は、A860とA290のバージョンで異なる場合があります。A290バリアントを注文して物理的に適合することを確認する前に、既存のモーターの取り付けに対してこれらを確認してください。

コネクタまたは取り付け寸法の不一致は、修理に時間がかかるアダプター作業を必要とします。

Q4: SPモーターを搭載した機械で、1つの軸のみでエンコーダー通信アラームが表示された場合の診断アプローチは何ですか？

単軸アラームは、障害をその特定の軸にサービスを提供するエンコーダー、ケーブル、またはアンプに限定します。まず、エンコーダー本体からアンプコネクタまでのエンコーダーケーブル全体を点検してください — ケーブルがケーブルキャリアによって挟まれたり、コンジットの端の周りにきつく曲げられたり、クーラントにさらされたりする可能性のある領域に注意してください。両方のコネクタ端で、清潔で完全に差し込まれたピンコンタクトを確認してください。

ケーブルとコネクタが損傷していない場合は、別の軸の既知の良好なケーブルとエンコーダーフィードバックケーブルを交換してください。

アラームが別の軸に移動した場合、ケーブルが故障しています。

新しいケーブルで元の軸にアラームが残る場合は、エンコーダーまたはそのアンプ入力回路が故障しています — アンプが故障していると結論付ける前に、エンコーダーを交換する必要があります。

Q5: スペアとして保持されている余剰A860-0356-T001ユニットの特定の保管要件はありますか？

余剰エンコーダーは、清潔で乾燥した環境で室温（0℃〜+30℃は光学電子機器の長期保管の保守的な目標）で保管してください。

湿度70%未満と結露の不在が最も重要な環境条件です — エンコーダーハウジング内の湿気は光学ディスクを劣化させ、コネクタピンの腐食を加速させます。

設置まで、エンコーダーは元のパッケージまたは密封された保護バッグに入れて保管してください。

強い振動源または電磁場の近くでの保管は避けてください。長期間保管されたスペアを設置する前に、エンコーダーシャフトを手で回転させてベアリングの滑らかさを確認し、アンプに接続する前にコネクタに腐食の兆候がないか点検してください。
