| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A860-0346-T041 |
についてFanuc A860-0346-T041 についてA860-0346ファミリーのSerial Pulse Coder A変種で,赤いプラスチックキャップと40,このSシリーズモーター世代のすべてのエンコーダーに共通する絶対シリアルフィードバックアーキテクチャ.
T041 の後尾で A860-0346 のエンコーダー範囲に入ります distinguishing its specific connector configuration and mechanical interface from other variants in the same series — a distinction that matters when physically matching the encoder to the motor it serves,異なるT後尾メンバーが異なる接続ピン数と機械的なフィットメントの詳細を持っているため.
A860-0346-T041は シリアルパルスコーダA世代全体の特徴を備えています 絶対位置能力で オン時に基準回帰を排除します高速シリアル通信リンクとアンプこのエンコーダー型が最初にインストールされたマシンでは,このエンコーダー型は,FANUCのSシリーズACサーボモーターと共に登場します. 1980年代にFANUCのDCサーボからACサーボ技術への移行を定義したモーターラインナップです..
A860-0346-T041を家族の中で区別するのは,主にコンネクタと機械的な変種です.
A860-0346の範囲全体で,Fanucは,異なるモーターボディ構成,ケーブルルーティング要件,モーターサイズによって異なるコネクタ規格に対応するために複数のTサフィックスバリエーションを生産した.,設置方向性や 機械製造者の好み
T041はこれらの変種の一つであり,T101またはT141変種が物理的に適合しないSシリーズ内の特定のモーター構成に対応しています.
| パラメータ | 価値 |
|---|---|
| 決議 | 40,000 ppr (連続A絶対値) |
| 住宅 | 赤いプラスチックキャップ |
| モーターシリーズ | Fanuc AC サーボ Sシリーズ |
| CNC互換性 | ゼロC/D,16A,18A,21A (デジタルサーボ) |
| フィードバック タイプ | 連続絶対値 |
| インターフェイス プロトコル | シリアルパルスコーダーA |
| 修復可能性 | 交換/交換のみ |
Fanucのモーターの歴史の中で 最も認識可能な識別子です. モーターにA860-0346シリーズエンコーダーが装備されているとき,このモーター全体が"レッドキャップモーター"と表れている.
この識別は実用的です.赤いキャップは,部品番号がチェックされる前に,サービスエンジニアに,どの世代のエンコーダーとモーターが扱われているかをすぐに知らせます.
シリアルパルスコーダーA,Sシリーズモーター,デジタルサーボCNC互換性,バッテリー付き絶対位置をシグナルします.

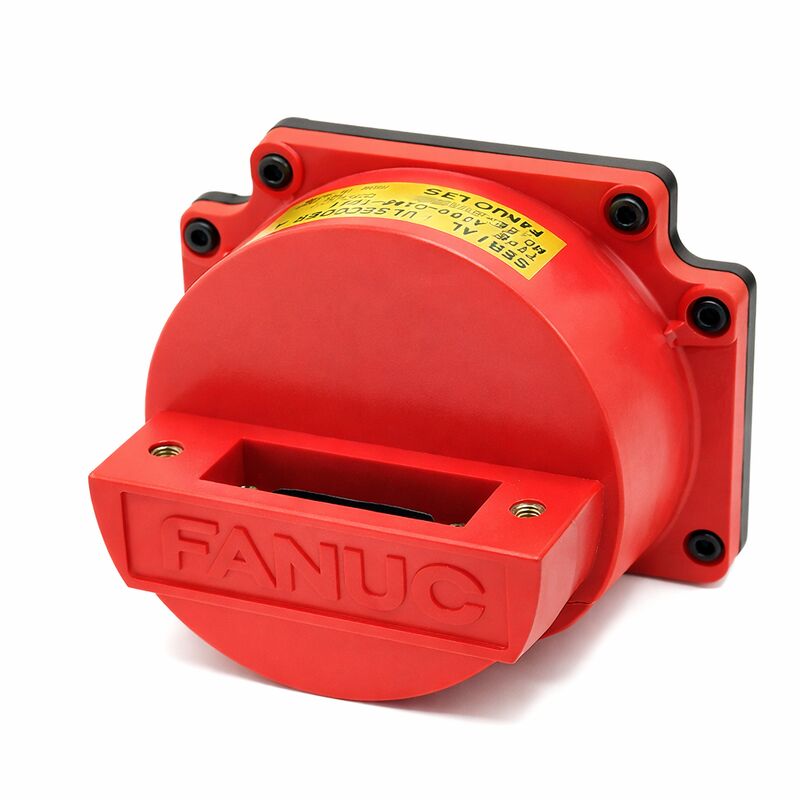

A860-0346-T041の赤いキャップは 環境シールとしても機能します
エンコーダーディスクと電子機器は,キャップの内側に配置され, エンコーダーを冷却液のスプラッシュ,スワース,そしてモーターのローリングによって発生する電磁気干渉.
IP67規格には準拠していないが,シールと固定装置が完結していない場合,通常の機械環境では有意義な保護を提供します.
A860-0346-T041の絶対解像度40,000pprは 現代のアルファインコーダーと比べると わずかな数ですがSシリーズモーターのアプリケーションに必要な加工精度に適した.
回転あたり40,000回数で,典型的な10mmピッチボールスクリューで,原始位置解像度は0である.この世代のモーターを装備したCNC機械工具が通常保持する許容量に対して十分である..
シリアルパルスコーダAの絶対性により,CNCは毎回の起動で軸ゼロ位置を再確立する必要はありません.
機械が最小限の電源停止サイクルで連続シフトを実行する生産環境では,インクリメンタル・エンコーダーマシンが必要とする基準回帰ステップを排除する.
備蓄電池が充電している限りこの位置は維持されます. このエンコーダー世代のすべてのマシンにとって,バッテリーモニタリングが第一線のメンテナンス責任になります.
Q1: A860-0346-T041 は同じファミリーの T101 と T141 とどう違いますか?
3台とも40,000pprのシリアルパルスコーダー Aの絶対エンコーダーで 同じ赤いキャップのハウジングと同じCNC互換性があります
違いはコネクタの種類,ピン数,モーターのマウントインターフェイスです.
T041は,搭載されたモーター構成に適した特定のコネクタ配置を有し,T101は0Sから30Sまでのモデルで確認され,T141は19ピンコネクタ変種で注意される.T 後項の変数との交換は簡単ではありません .
交換機を注文する前に,常にモーターのモデルとオリジナルのエンコーダーT後尾をモーターのドキュメントや名札から確認してください.
Q2:eBayと過剰市場説明はT041を"ABS" (絶対値) と表示します.
A860-0346 シリアルパルスコーダー A型は 絶対型エンコーダーです
余剰リストの"ABS"ラベルはこれを確認し,Fanucモーター以前の純粋にインクリメンタルパルスコーダー (A860-0300シリーズなど) からSerial Aを区別する.
絶対値とは,エンコーダが電源を入れるときに完全な位置参照を報告し,機械的な参照回帰サイクルを必要とせず,バッテリーバックアップによって維持することを意味します.
これはSerial A設計の基本的特徴であり,T001,T041,T101,T141およびA860-0346範囲の他のすべてのT後置き型に適用されます.
Q3:このエンコーダーと互換性があるのはどのCNCコントローラシリーズですか?
シリアルパルスコーダーAインターフェイスを持つデジタルサーボファヌックCNC:シリーズゼロ-Cとゼロ-D (Sシリーズモーターが普及したキー世代),シリーズ16,18,21モデルA制御.
The Series 0-C and 0-D represent the majority of installations where this encoder is found — these controls and the S-series motors were the dominant Fanuc system specification during the late 1980s through much of the 1990s.
シリーズ15Aも互換性がある.古い非デジタル・サーボCNCおよび後の0iシリーズ制御器 (アルファまたはベータシリーズエンコーダーを使用する) は,このエンコーダータイプと互換性がない.
Q4:A860-0346-T041は 修理可能ですか? 修理できない場合は なぜですか?
シリアルパルスコーダAは 密封された単体組成物です 光学ディスク,ベアリング,信号処理ボード,コネクタ,そして赤キャップハウジングは,フィールド分解のために設計されていない統合ユニットを形成.
エンコーダの機械的精度は,工場制御による光ディスクの軸承組へのアライナインメントに依存する.このアライナインメントは,サービスワークショップ環境では信頼的に再現できない.
この理由から,FanucはA860-0346シリーズの修理部品を供給していないし,評判の良いサービスプロバイダーは部品レベルの修理ではなくテストと交換サービスを提供している.テストされたものとの交換保証されたユニットは,実用的なサービスルートです.
Q5: 機械がシリアルパルスコーダーA通信アラームを表示した場合の診断プロセスは?
まず,エンコーダーフィードバックケーブルに物理的な損傷があるかどうかを確認します.エンコーダーコネクタまたはアンプ端の曲がったピンは,連続通信障害の最も一般的な根本原因であり,しばしば見過ごされています..両方のコネクタを検査して掃除します.
次に,マシンの電池電圧をチェックします 低電池は直接通信アラームを引き起こしませんが,他の故障状態に伴い 維持欠陥を示します.既知の良好なケーブルでエンコーダーケーブルを交換する別の軸から,利用可能な場合.
ケーブルとコネクタの検査後もアラームが鳴らされ続けると,モーターを取り除いて,赤いキャップを検査 固定装置とシール保持 退廃シールの周りの冷却液の侵入はエンコーダーディスクを汚染し,同じ通信障害パターンを生成します物理的な原因が見つからない場合は,エンコーダを交換する必要があります.
