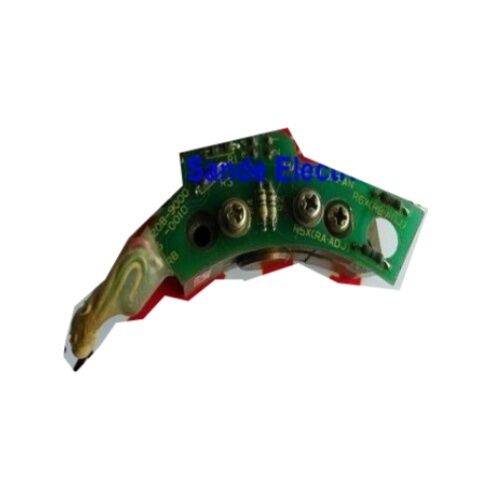

FANUC A20B-9000-0500 エンコーダ — FANUC CNCシステム用スピンドルモーターエンコーダボード

このコンポーネントとは何か — そしてなぜそれが重要なのか

A20B-9000-0500 はFANUCスピンドルモーターエンコーダボードであり、FANUC CNC工作機械システム全体で使用されるフィードバックセンサーのA20B-9000シリーズの一部です。その役割は、クローズドループスピンドル制御の中心にあります。スピンドルモーターに取り付けられ、回転位置と速度を継続的に測定し、そのデータをスピンドルアンプとCNC制御にフィードバックすることで、システムはスピンドルの回転速度と — 決定的に — いつでもその位置を正確に調整できます。最後の点は強調する価値があります。スピンドル制御は単に目標RPMに到達することだけではありません。リジッドタッピング、ねじ切り、スピンドルオリエンテーションなどの操作では、CNCはいつでもスピンドルシャフトの正確な角度位置を知る必要があります。エンコーダボードは、その位置認識を可能にするものです。機能するエンコーダがない場合、スピンドルは最良の場合でもオープンループ動作に戻ります — そしてより一般的には、CNCはスピンドルフィードバックアラームを生成し、プログラムの実行を拒否します。A20B-9000-0500 は、一部の部品カタログでは A20B90000500 とも参照されています — どちらの指定も同一のコンポーネントを指します。

A20B-9000エンコーダシリーズの文脈

FANUCは、スピンドルエンコーダの範囲全体で構造化された部品番号システムを使用しています。A20B-9000シリーズは、FANUC ACスピンドルモーターに統合するために設計されたスピンドルモーターエンコーダボードのファミリーを網羅しています。シリーズ内の各バリアント — A20B-9000-0380、A20B-9000-0300、A20B-9000-0010、およびA20B-9000-0500を含む — は、特定のモータータイプとスピンドルアンプ構成に一致しています。これらのエンコーダボードは、FANUCサーボ送り軸で使用されるA860シリーズパルスココーダとは異なります。A860ファミリーがリニアおよびロータリー送り軸のフィードバック要件を処理するのに対し、A20B-9000ボードは、スピンドルモーターのより高速で高出力の要求 — 数千RPMで連続切削操作を実行する機械、多くの場合、サーボ軸エンコーダが決して遭遇しない冷却および振動条件を伴う — に特化して設計されています。特定の機械に正しいバリアントを理解するには、エンコーダを特定のモーターモデルに一致させる必要があります。同じ物理的なフォームファクター内で間違ったエンコーダを使用すると、誤ったカウント、誤った速度データ、またはユニットが正常に電源が入っても制御アラームが発生する可能性があります。

スピンドル制御ループにおける技術的役割

オペレーターがSコマンド（例：S3000 M03）を入力すると、その後に続くイベントのシーケンスは見た目よりも複雑です。スピンドルアンプはモーターに電力を供給し、スピンドルは加速を開始し、エンコーダボードは実際のシャフトの回転に比例したフィードバックパルスをすぐに生成し始めます。アンプはこれらのパルスをコマンドされた速度と比較し、ギャップを閉じるために出力を継続的に調整します。

定常状態では、エンコーダはループを閉じたままにします。切削負荷の変動、熱効果、または供給の変動によって引き起こされる目標RPMからの逸脱は、リアルタイムで検出および修正されます。これが、FANUCスピンドルドライブが変動するチップ負荷の下で特徴的な速度安定性を持つ理由です — エンコーダは、カット全体を通してアンプの制御計算を継続的に更新しています。

位置制御を必要とする操作 — 最も一般的なのはリジッドタッピング — の場合、エンコーダは絶対位相基準も提供します。CNCは、1回転あたりのスピンドルの位置を知っており、これにより、タッピングサイクルの間のわずかな速度変動に直面しても、正確なねじピッチを生成するためにスピンドル回転とZ軸送りとの同期が可能になります。

物理的特性と設置場所

A20B-9000-0500エンコーダボードは、通常、冷却ファンアセンブリの下にあるスピンドルモーターの後部に取り付けられるように設計されています。ほとんどのFANUCスピンドルモーター構成では、ブロワーファンはモーターフレームの後部に取り付けられ、エンコーダはファンハウジングとモーターエンドベルの間に配置され、モーターシャフトの延長部に接続されます。

物理的には、ユニットはセンシングPCB（ステーターエレメント）と、回転シャフトに取り付けられるローターディスクまたはターゲットで構成されています。PCBはターゲットの回転を検出し、フィードバック信号を生成します。ローターはシャフトに機械的に結合されているため、エンコーダボードの設置時には慎重なアライメントが必要です — ローター取り付けのわずかな偏心でもフィードバック信号にノイズが発生する可能性があり、これは動作中のハンチング、振動、または断続的な速度の異常として現れます。

エンコーダの出力は、専用のシールドケーブルを使用して、通常はJY2または同等の端子を介してスピンドルアンプに接続されます。ケーブルの完全性は、エンコーダボード自体に関係しないエンコーダ関連の障害の一般的な原因です。これは、トラブルシューティング中にボードを廃棄する前に確認する価値があります。

このコンポーネントを示唆する一般的な故障症状

スピンドルエンコーダの故障は、いくつかの認識可能な方法で現れます。これらのパターンを知ることは、診断時間を節約し、不要な部品交換を回避します。

電源投入時または加速中のスピンドルフィードバックアラーム。

これは最も直接的な兆候です。FANUC 0i、16i、18i、および類似の制御では、アラーム番号はスピンドル速度偏差、エンコーダ切断、またはフィードバック信号異常を参照します。

スピンドルが一定速度でハンチングまたは振動する。

モーターがおおよそ正しいRPMに達しても、断続的にサージして回復する場合、エンコーダは完全に故障するのではなく、ノイズの多いまたは断続的な信号を生成しています。これは、ローターディスクの損傷、ローターがぐらつく原因となる取り付けハードウェアの緩み、またはPCB自体のセンシングエレメントの損傷によって引き起こされる可能性があります。

リジッドタッピングで不正確なピッチまたはねじの破損が発生する。位置依存の操作は、エンコーダのわずかなカウントエラーにも敏感です。ねじ穴の体系的なピッチエラー（ねじが常に過剰または不足している場合）は、まだハードアラームを生成していないエンコーダの摩耗を示している可能性があります。

スピンドルフィードバックが全くない、スピンドルがオープンループで実行されるか、全く実行されない。エンコーダボードの完全な故障は、通常、CNCがスピンドルコマンドを拒否し、すぐにアラームを表示させます。

エンコーダボードを交換する前に、必ずエンコーダケーブルとコネクタを確認してください。コネクタへのクーラントの侵入、モーター端部近くのケーブルの損傷、および腐食したピンは、ボードの交換コストのわずかな割合でボードの故障と全く同じ症状を引き起こします。調達に関する考慮事項

A20B-9000-0500はオリジナルのFANUCコンポーネントです。稼働中の機械の場合、新品在庫、専門的に再生されたユニット、および中古テスト済みユニットの選択は、主にリスク管理の決定です。新品OEM在庫は、利用可能な場合、サービス寿命に対する最も高い信頼性を提供します — しかし、古い世代のFANUCエンコーダボードは、標準チャネルを通じて常に容易に入手できるわけではなく、入手できたとしてもプレミアム価格が付きます。ライブスピンドルドライブテスト機器で出荷前にテストする評判の良いCNCコンポーネントスペシャリストからの再生ユニットは、実用的な代替手段を提供します。重要なのは、サプライヤーが単なる電源オン連続性だけでなく、動的負荷下でテストするかどうかです。

ユニットの履歴に関係なく、適切な設置とケーブル検査は、コンポーネント自体の品質と同じくらい重要です。多くの「エンコーダ交換」状況は、ボードレベルの作業を必要とせずに、ケーブルまたはコネクタの段階で解決します。

よくある質問

Q1: A20B-9000-0500と、A20B-9000-0380やA20B-9000-0300などの他のA20B-9000シリーズエンコーダボードとの違いは何ですか？

A20B-9000シリーズの各バリアントは、特定のFANUCスピンドルモーターモデルまたはモーター世代に一致しています。接尾辞番号（0500、0380、0300など）は、特定の設計改訂と、それが校正されているモータータイプを識別します。それらは共通の物理的概念 — スピンドルモーターの後部に取り付けられたエンコーダPCB — を共有しますが、センシングジオメトリ、パルス出力、および電気インターフェースが異なります。モーターに間違ったバリアントを使用すると、不正確な速度読み取り、スピンドルアラーム、またはサイレントカウントエラーが発生します。物理的な適合性が機能的な互換性を意味すると仮定するのではなく、常にモーターのネームプレートまたは機械の部品リストに対して部品番号を確認してください。

Q2: このエンコーダボードは修理できますか、それとも完全に交換する必要がありますか？

コンポーネントレベルの修理は技術的に可能であり、適切な機器を持つ専門のCNC修理会社によって実施されています。センシングPCBは、光学または磁気検出回路、信号コンディショニングコンポーネント、または出力ドライバステージの故障を起こす可能性があります — これらはすべて原理的には修理可能です。しかし、ローターとステーターの関係の機械的な精度は、電子機器と同じくらい重要であるため、修理は取り付けハードウェアとローターの状態が許容範囲内であることを確認する必要があります。機械が製造する部品に実際の品質問題を引き起こす微妙なカウントエラーが発生するスピンドルエンコーダの場合、修理後のテストには、実際の動作速度での動的な検証が含まれている必要があります — 静的なベンチテストだけではありません。

Q3: 機械にスピンドルエンコーダアラームが表示されます。エンコーダボードではなくケーブルの問題であることをどのように確認できますか？

エンコーダボードに触れる前に、ケーブルから始めてください。スピンドルアンプ側のエンコーダケーブルを取り外し、コネクタピンに腐食、曲がった接点、またはクーラントの残留物がないか点検してください。次に、モーター側のエンコーダコネクタとアンプコネクタ間のケーブルの導通を確認し、特にシールド導体の断続的なオープン（最も一般的なケーブル故障モード）を探してください。ケーブルが正常で、既知の良好な代替ケーブルでもアラームが続く場合、エンコーダボード自体が最も可能性の高い故障です。一部のFANUC制御では、診断ページに生のエンコーダフィードバックデータが表示されます。良好なケーブルが接続されていてもそのデータが存在しないか異常な場合、エンコーダボードはほぼ確実に故障しています。

Q4: A20B-9000-0500は、FANUC 0シリーズと新しい16i/18i/0iシリーズ制御の両方と互換性がありますか？

互換性は、CNC制御シリーズによって直接決定されるのではなく、使用されているスピンドルモーターとスピンドルアンプによって決定されます。エンコーダボードはスピンドルアンプとインターフェースします — アンプが変更されておらず、モーターが変更されていない場合、故障したA20B-9000-0500を同一のユニットに交換すると、どの世代のCNC制御が上流にあっても通常の機能が回復します。互換性の問題は、機械が再制御された場合や、スピンドルアンプが異なる世代のユニットに交換された場合に発生します — その場合、新しいアンプのエンコーダインターフェース要件は、A20B-9000-0500が提供するものに対して検証する必要があります。

Q5: A20B-9000-0500をすぐに設置できない場合、どのように保管すべきですか？

ユニットは、元の帯電防止パッケージまたは同等のESD保護パッケージに入れ、清潔で乾燥した安定した温度の環境 — 直射日光、湿気、および振動源から離れた場所に保管してください。センシングPCBには静電気放電に敏感なコンポーネントが含まれており、ローターエレメント（アセンブリとして含まれている場合）は、ハウジングに目に見える傷を付けないような衝撃によって損傷する可能性があります。強力な磁場近くにユニットを保管しないでください。ほとんどのCNCコンポーネントスペシャリストは、最適な信頼性のために、保管から取り外してから12〜18ヶ月以内に設置することを推奨しています。この期間を超えて保管されたユニットは、生産機械に設置する前に機能テストを行う必要があります。

A20B-9000-0500エンコーダボードは、正しいFANUCスピンドルモーターモデルと一致させる必要があります。設置前に、必ずモーターのネームプレートと機械のドキュメントに対して互換性を確認してください。エンコーダの交換は、機械が完全にロックアウトされ、スピンドルモーターが周囲温度まで冷却されている状態で行う必要があります。
