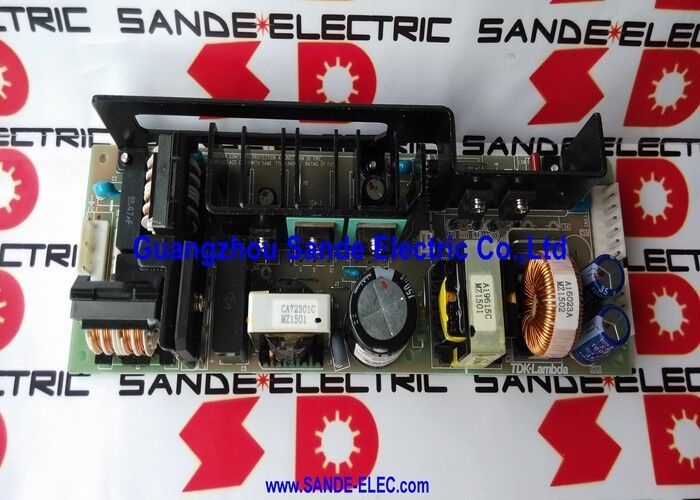

ZWS150AF-24/Jは,TDK-Lambdaの24Vクラスの150W単出力オープンフレーム電源である. 工業機器に埋め込むために設計されたコンパクトな,ボードに搭載されたAC/DC電源変換ユニットである.オープンフレーム形式閉ざされた電車やDIN電車と比べるとPSUを設備のシャシーまたはフレームに直接統合できるようにし,ホスト機器が独自の保護装置を提供する場合.
"/J"後尾はJSTコネクタバージョンを識別する.出力と入力の接続はJSTシリーズのプラグインコネクタで,スクリュー端末ではなく,OEM製造における組み立てとケーブル管理の簡素化.
| パラメータ | 価値 |
|---|---|
| 出力電圧 | 24V DC (調節可能 ±10%) |
| 出力電流 | 6.3A 連続 |
| ピーク出力 | 12A (最大10秒,35パーセント) |
| パワーランキング | 151.2W (コンベクション冷却) |
| 入力電圧 | 85V265V AC / 120V370V DC |
| 入力電流 | 100 〜 240V AC で ~2.1A |
| 動力因子修正 | そうだ |
| コネクタ | JST (/J バリアント) |
| サイズ | 222 mm × 40 mm × 75 mm |
| 動作温度 | −10°Cから+70°C |
ZWS150AF-24/Jの85~265VのAC入力範囲は,世界の産業用および商業用AC供給電圧の全範囲をカバーします.
85V100V交流:日本工業電源標準 (100V) と一部の地域電源電圧.
120V AC:北米の住宅用・軽工業用規格
200~240V AC:欧州単相工業および住宅規格
220~265V AC:多くのアジアや新興市場における産業基準
A single ZWS150AF-24/J supply operates correctly on any supply from 85V to 265V AC without modification or range switching — making it a true global-use power supply suitable for equipment sold in multiple markets.
工場自動化機器の電源:PLC モジュール,HMI パネル,I/O ハードウェアを含む制御キャビネットには 24V DC 調節電源が必要です.ZWS150AF-24/Jは,ユニバーサルAC入力で151Wの連続24V電力を供給し,電源変数なしで機器のグローバル展開をサポートします.
FANUC CNC システムの電源交換:A14L-0156-0001#24を搭載したFANUC CNC制御システムで電源の故障が発生します.この組装内の電源変換装置としてZWS150AF-24/Jが確認されています.
Q1: ZWS150AF-24/Jの"/J"後足は何を表すのですか?
"/J"は,ZWS150AF-24電源のJSTコネクタ変種を識別する.ベースZWS150AF-24は,入力および出力配線のためにスクリュー端末を使用する."/J"バージョンでは,JSTシリーズプラグインコネクタでスクリュー端末を置き換えます.JSTコネクタは安全で引き離し抵抗性のある接続を提供し,ハーネスの組み立てと電源の設置が独立した作業であるOEM製造環境に適しています.
Q2:ZWS150AF-24/Jの出力電圧調整範囲は?
24Vの出力電圧は, nominal valueから ±10%調整可能で,約21.6Vから26.4Vの間を搭載されたトリマーポテンチオメーターで設定できます.配送システムにおけるケーブル電圧の低下を補うために,または接続された負荷の正確な電圧要件にマッチするために,供給の微調整を可能にする.
Q3: ZWS150AF-24/Jは,フルロードで動作するには外部扇風機が必要ですか?
コンベクション (自然空気) 冷却には151.2Wの電源が指定されています. ただし,指定温度範囲 (−10°C~+70°C) の内での電源レベルでは強制空気が不要です.宿主装置の室内の環境温度は,全負荷で50°Cを超えている場合ZWS150AFシリーズはコンベクション冷却で70°Cで完全に定量化されており,ほとんどの産業用キャビネット環境に適しています.
Q4: 85~265V AC 入力の範囲は連続的に変化するか,特定の電圧設定がありますか?
入力は 85~265V AC の全範囲で連続的に変化します.範囲選択スイッチや変更は必要ありません.ZWS150AF-24/J内のPFCフロントエンドとワイドレンジ直線器は,入力電圧変動を自動的に処理します.この電源は,ユーザーによる介入なしに,範囲内の任意のAC電源に直接接続できます.
Q5: ZWS150AF-24/Jにはどんな保護機能が含まれているのですか?
ZWS150AF-24/Jには標準的なSMPS保護機能が組み込まれています:過電源保護 (OCPは電源が損傷する前に出力電流を制限します)超電圧保護 (OVPは出力電圧が安全値を超えると電源を停止します)接続された負荷を保護する) と入力臨時保護 (AC入力上の電圧ピークを抑制する).5mA の地漏電電流 土地漏電が規制されている機器の安全要件を満たす.
