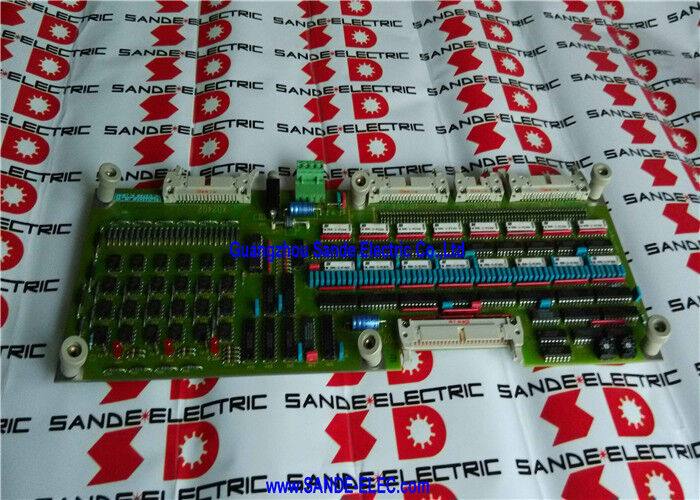

6FX1124-6AD02は,SINUMERIK CNC制御ファミリー,特にSINUMERIK 3,810,820,およびSystem 800プラットフォームのためのデジタルI/Oサブモジュールである.これは古い世代のSINUMERIK CNCで,機械のツールとして使用されました1980年代から2000年代初頭まで6FX1124-6AD02は,機械の内部制御ロジックと機械の外部信号を接続するマシンI/Oインターフェースを提供します..
| パラメータ | 価値 |
|---|---|
| デジタル入力 | 64 |
| デジタル出力 | 32 |
| コネクタ | 3 つの入力コネクタ |
| マウントプレート | 含まれていない |
| ラックモジュール | 6FC3984-3RA |
| CNCファミリー | SINUMERIK 3, 810, 820,システム800 |
| シリーズ | 6FX1 |
SINUMERIK ベースの機械ツールの制御システムでは, 6FX1124-6AD02 のようなデジタル I/O モジュールは,CNC と機械ツールの間の物理接続層を形成します.
64 デジタル入力:離散な機械信号のオン/オフ状態を読み取ります. 各軸の制限スイッチ (ポジティブ・ネガティブ・オーバートラベル),参照位置スイッチ,ドア・インターロックスイッチ,冷却液レベルセンサー,液圧・空気圧スイッチ6FX1124-6AD02は 64 つの入力で,完全な機械センターの信号収集のための実質的なI/Oカウントを提供します.
32 デジタル出力:CNCのPMC (プログラム可能な機械制御器) 論理から離散な機械アクチュエータを駆動する,冷却液,空気吹き,潤滑液,水力回路のための電磁弁;コンタクタ制御用リレーコイル指示灯とスピンドルブレーキ起動コマンド.
SINUMERIK 810加工センターのI/Oサブモジュール障害:SINUMERIK 810 CNC加工センターは,I/O障害が発生します.6FX1124-6AD02は,機械のアラームディスプレイとI/O診断から欠陥サブモジュールとして識別されています. 交換は,正しいマシン I/O 動作を回復します.
計画された保守:古いSINUMERIK 3または820CNC機器を維持している生産施設は,その搭載された特定の制御システムのためのスペアとして6FX1124-6AD02を保持します.
Q1: 6FX1124-6AD02が私のSINUMERIK CNCの正しいI/Oモジュールであることをどのように確認できますか?
スタック内のインストールされたサブモジュールのラベルから部品番号を読みましょう. 6FX1124-6AD02と読み,これは確認された交換です.モジュールのラック位置とI/O割り当てを確認するために,機械の電気図とSINUMERIKのメンテナンスマニュアルとの交差参照.
Q2: 6FX1124-6AD02の 3 つの入力コネクタの機能は何ですか?
3つの入力コネクターは 64個のデジタル入力を3つの物理的な接続点に分配し,入力信号を機械領域や機能によって論理的にグループ化します.接続器の個別サイズを管理可能にして各コネクタグループは,特定のマシン領域の信号からワイヤリングされた 64 つの入力数の合計の一部を運んでいます.
Q3: 6FX1124-6AD02は交換後に設定またはパラメータ化が必要ですか?
SINUMERIK 3,810 と 820 の CNC システムにおけるデジタル I/O 割り当ては,I/O サブモジュール自体に保存されていない CNC の機械データと PMC 梯子プログラムによって定義されます.6FX1124-6AD02を交換するには,I/O構成を再入力する必要はありません.交換装置を設置した後,各入力と出力がCNCのI/O診断画面で正しく反応していることを確認します.
Q4: 6FX1124-6AD02を操作する際には,どのようなESD予防措置が適用されますか?
SINUMERIK 3/810/820 コントロールキャビネットは,ラックに搭載されたサブモジュールにアクセスする前に電源を消さなければならない.6FX1124-6AD02のハンドルを,ESD安全な表面に固定された反静的腕帯で握る持ち去り,設置するまでの間,抗静的包装で保管します.
