| 起源の場所 | ドイツ |
| ブランド名 | SIEMENS |
| 証明 | CE RoHS |
| モデル番号 | 6SN1118-0DK23-0AA0 |

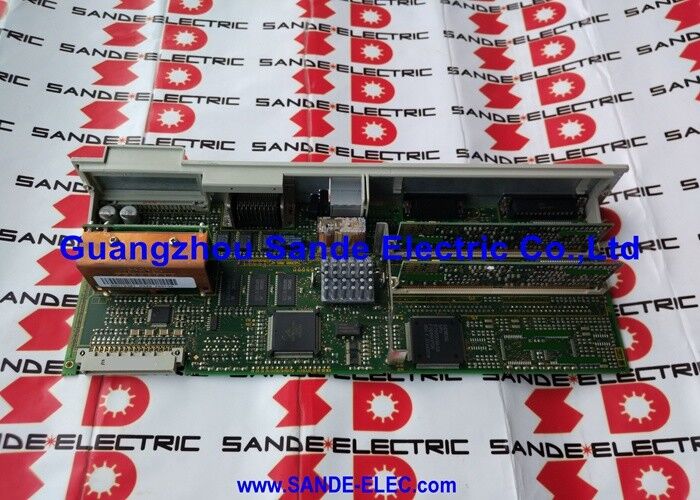

6SN1118-0DK23-0AA0は,SIMODRIVE 611-Dドライブモジュールのインテリジェンス層を提供するプラグインモジュールである6SN1118性能制御ユニットファミリーに属しています.6SN1118-0Dxx23サブファミリー内:
| 部分 | 構成 |
|---|---|
| 6SN1118-0DG21-0AA1 | 1軸,sin/cos 1Vpp と EnDat |
| 6SN1118-0DK23-0AA0 | DK23配置 直接測定 |
6SN1118内のDK23指定は,軸配置と測定システムタイプの特定の組み合わせを識別します. DG21 (1軸,上記のように"K"の配置文字と"23"の変数コードで.
| パラメータ | 価値 |
|---|---|
| シリーズ | SIMODRIVE 611-D |
| タイプ | 性能モジュール (プラグイン制御装置) |
| パフォーマンス | デジタル |
| コントロール | 閉ざされたループ |
| 測定システム | 直接測定 |
| 適用する | CNCで |
高精密加工センター:航空宇宙部品の5軸加工,模具加工,鉛螺栓のピッチエラーや熱漂流による軸位置誤差が直接作業部品の寸法誤差に広がる場合.
磨き機:精密研磨は,熱膨張にもかかわらず,長い研磨サイクルを通じてマイクロレベル位置精度を維持する必要があります.線形エンコーダーによる直接測定は,この拡張をリアルタイムで修正します..
CMM (座標測定機械) 軸:測定機械の軸は,機械的な磨きから独立して位置精度が確認されている必要があります. 直接エンコーダは,ボールスクロールまたはラックの状態から独立してこれを提供します.
SIMODRIVE 611-D 直線測定軸の障害:直接測定軸を持つCNC機械ツールは,1つの軸の位置制御の誤りを発生します. 直接測定能力を持つ閉ループ性能モジュールが故障として識別されます.6SN1118-0DK23-0AA0が交換装置として搭載されている.正確な位置制御が回復した.
高精度加工センター駆動の稼働:すべての軸に線形エンコーダーを搭載した精密加工センターがSIMODRIVE 611-Dドライブで稼働中です.6SN1118-0DK23-0AA0は,直接測定軸に接続する各駆動モジュールに設置されている..
Q1: モーターのみのフィードバックよりも直接測定による実用的な精度向上は?
モーターエンコーダーだけで位置付けの精度は,リードスクリューピッチエラー,リードスクリュー熱膨張,および逆反応によって制限されます.典型的なリードスクリューシステムでは,位置付け精度は ±5−15ミクロン6SN1118-0DK23-0AA0のようなモジュールによる直接線形エンコーダー測定により,位置ループは実際の軸位置に閉じ,ピッチエラーとエラー予算からの熱漂移を排除します.コーダの解像度によって ±1−3ミクロンに達する.
Q2: 6SN1118-0DK23-0AA0で直接測定チャネルでサポートされているエンコーダータイプは?
The SIMODRIVE 611-D direct measuring performance modules accept high-resolution linear or rotary encoders for the direct measurement channel — typically Heidenhain or equivalent linear scales with sin/cos 1Vpp or digital interfaces6SN1118-0DK23-0AA0がサポートする特定のエンコーダータイプと解像度は,適用されるシメンス SIMODRIVE 611-D 機能説明とハードウェアドキュメントから確認されています.
Q3: 6SN1118-0DK23-0AA0は,直接測定エンコーダーなしで使用できますか?
直接測定性能モジュールは,通常,直接エンコーダー入力が接続されていないとき,モーターエンコーダーのみモードで動作できます. しかし,これはより高い仕様モジュールの目的を否定します..6SN1118-0DK23-0AA0を直接エンコーダーなしで使用すると,標準性能モジュールを置き換え,直接測定能力を利用しない.SIMODRIVE 611-D のドキュメントから,この特定の変種でモーターエンコーダーのみの操作がサポートされているかどうかを確認します..
Q4: 6SN1118-0DK23-0AA0の交換にはパラメータのバックアップと復元が必要ですか?
はい SIMODRIVE 611-D 性能制御装置は軸特異のドライブパラメータを保存します. 6SN1118-0DK23-0AA0を交換する場合, the drive parameters (including both the motor encoder and direct encoder configuration data) must be backed up before removal and restored to the replacement unit via the SINUMERIK CNC's drive data management function直接エンコーダのスケーリングパラメータは,機械軸に設置された特定の線形スケールに正しく設定されなければならない.
