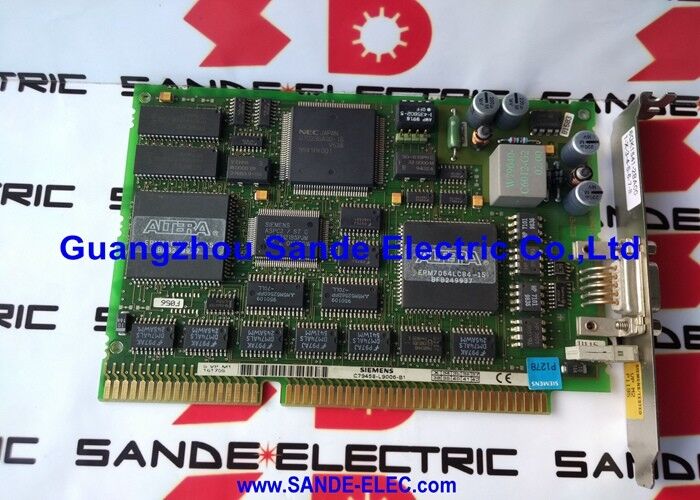

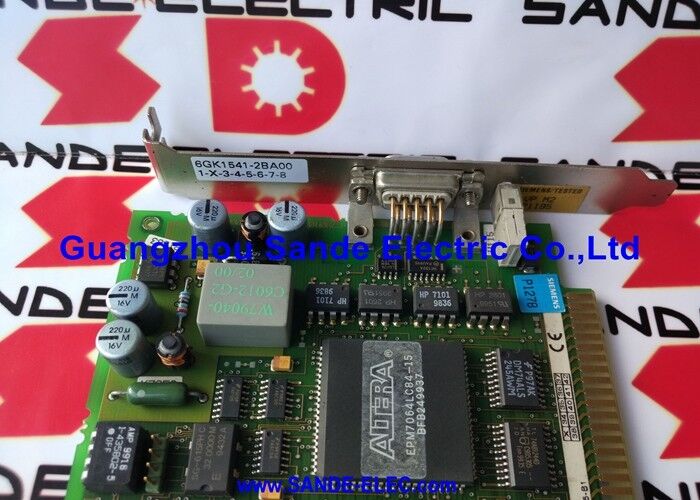

6GK1541-2BA00 は CP 5412/A2 です。PC の ISA バススロットに取り付けて PROFIBUS マスターまたはスレーブインターフェイスを提供する SIMATIC NET 通信プロセッサボードです。このカードは、Siemens PG (プログラミング デバイス) と、STEP 5、STEP 7、またはその他の SIMATIC エンジニアリングおよび診断ソフトウェアを実行する汎用 PC を PROFIBUS DP/FMS フィールドバス ネットワークに接続するための標準ハードウェア ソリューションでした。
CP 5412/A2 (「A2」 = ハードウェア バージョン 2) は、標準的な PC のパラレル ポートまたはシリアル ポートでは提供できない、必要な PROFIBUS 物理層、タイミング、およびプロトコル処理を提供します。PROFIBUS は、専用のプロセッサ カードが PC のメイン CPU とは独立して処理する特定のリアルタイム通信を必要とします。
| パラメータ | 価値 |
|---|---|
| タイプ | CP 5412/A2 (通信プロセッサ) |
| バス | ISA (業界標準アーキテクチャ) |
| バス幅 | 16ビット |
| バージョン | A2（バージョン2） |
| プロトコル | プロフィバス (DP および FMS) |
| 応用 | PG/PC から PROFIBUS ネットワーク接続 |
| シリーズ | SIMATIC ネット |
PROFIBUS (プロセス フィールド バス) は、Siemens SIMATIC PLC システム、SINUMERIK CNC マシン、SIMODRIVE ドライブ システム、およびプロセス計装に広く導入されている産業用フィールドバス標準です。
PROFIBUS DP (分散型ペリフェラル):最も一般的なバリアント — マスター コントローラー (PLC または CNC) と分散 I/O スレーブ (リモート I/O ステーション、ドライブ、センサー) 間の高速データ交換用に設計されています。 DP は最大 12 Mbit/s の速度で動作します。
PROFIBUS FMS (フィールドメッセージ仕様):インテリジェント フィールド デバイス間のデータ交換の古いバリアント - DP ほど一般的には使用されません。
6GK1541-2BA00 CP 5412/A2 は、PC に PROFIBUS マスターまたはスレーブ ノードとして機能する機能を提供します。これにより、STEP 5 または STEP 7 プログラミング ソフトウェアが PLC にオンライン接続し、診断を読み取り、I/O 状態を監視し、PROFIBUS ネットワーク経由でプログラムを直接ダウンロードできるようになります。
PG/PC から PROFIBUS ネットワーク接続:STEP 7 エンジニアリング ソフトウェアを実行している Siemens PG は、SIMATIC S7 PLC システムをプログラムまたは診断するために PROFIBUS DP ネットワークに接続する必要があります。 6GK1541-2BA00 CP 5412/A2 は、PG の ISA スロットから PROFIBUS インターフェイスを提供します。
レガシー PROFIBUS システムの診断アクセス:メンテナンス エンジニアは、ISA スロットを備えた PG または産業用 PC を使用して、古い PROFIBUS DP ネットワークを診断する必要があります。 6GK1541-2BA00 カードは、診断ソフトウェアに物理ネットワーク接続とプロトコル処理を提供します。
Q1: 6GK1541-2BA00 を PROFIBUS 通信に使用するにはどのようなソフトウェアが必要ですか?
CP 5412/A2 には、Windows ドライバーと SIMATIC NET ソフトウェアが必要です。通常、これらは SIMATIC NET PC ソフトウェア パッケージまたは STEP 7 エンジニアリング ソフトウェア インストールの一部として提供されます。カードの PROFIBUS アドレスと通信パラメータは、SIMATIC NET インターフェース設定ツールを通じて設定されます。特定のソフトウェア バージョンは、ホスト オペレーティング システムおよび CP 5412/A2 ハードウェア リビジョンと互換性がある必要があります。
Q2: 6GK1541-2BA00 はどのオペレーティング システムをサポートしていますか?
CP 5412/A2 は、生産期間中に現在の Microsoft Windows オペレーティング システム (主に Windows NT、Windows 98、および Windows 2000) 向けに設計されました。それ以降のオペレーティング システムのサポートは、CP 5412 ハードウェアで利用可能な SIMATIC NET ソフトウェア バージョンによって異なります。 A2 ハードウェア リビジョンは、1990 年代後半から 2000 年代前半に利用可能なソフトウェア環境に対応しています。
Q3: CP 5412/A2 とそれ以降の PROFIBUS CP カード (CP 5611 など) の違いは何ですか?
CP 5412/A2 (6GK1541-2BA00) は古い ISA バスを使用しており、1990 年代の古い PG デバイスや産業用 PC にある ISA 拡張スロットに適合します。 CP 5611 や CP 5613 などの新しいカードは、最新の PC アーキテクチャの ISA に代わって PCI バスを使用します。 PCI カードはより高いバス帯域幅を提供し、現世代の PC ハードウェアと互換性があります。 CP 5412/A2 は、ISA 搭載機器専用であり、PCI スロットには取り付けることができません。
Q4: 6GK1541-2BA00 にはどのような PROFIBUS ケーブルとコネクタが必要ですか?
PROFIBUS DP/FMS は、特性インピーダンス 150 Ω の専用シールド付きツイストペア ケーブル、つまり PROFIBUS バス ケーブル タイプ A またはタイプ B を使用します。CP 5412/A2 への接続は、カードのブラケットにある標準 9 ピン Sub-D メス コネクタを介して行われ、PROFIBUS ケーブルの A および B 信号ワイヤは定義されたピン位置に接続されます。 PROFIBUS セグメントの物理的な終端に設置する場合は、ケーブルの最初と最後のノードで 150 Ω の終端抵抗を有効にする必要があります。
Q5: 6GK1541-2BA00 は PROFIBUS DP のマスターまたはスレーブですか?
CP 5412/A2 は、PROFIBUS DP クラス 1 マスター (DP スレーブとの周期的な I/O 交換を管理するプライマリ コントローラー)、DP クラス 2 マスター (プログラミングおよび診断マスター - オンライン アクセスのために STEP 7 または STEP 5 によって使用される役割)、または DP スレーブ (PC が PLC マスターからの I/O 要求に応答する) として動作できます。操作の役割は SIMATIC NET ソフトウェアを通じて設定されます。ハードウェアカードは 3 つのモードすべてをサポートします。
