| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |

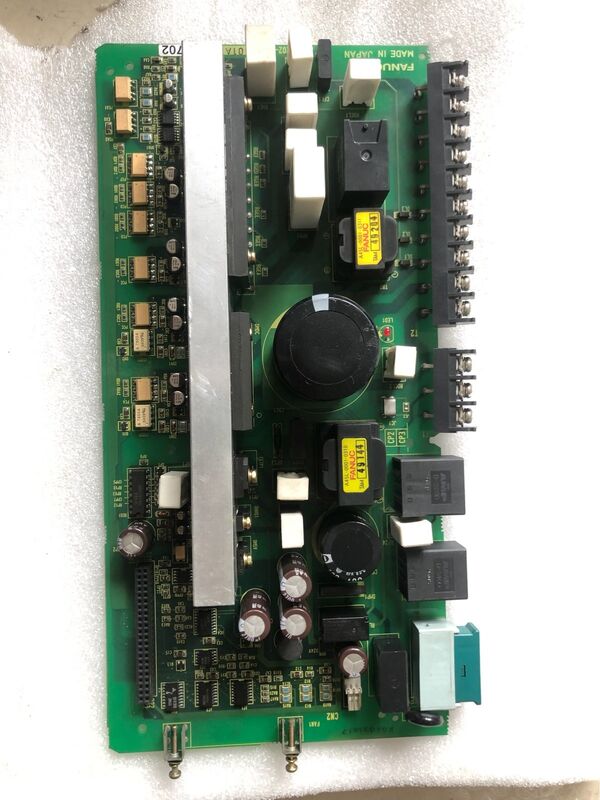

| モデル番号 | A16B-2202-0184 |
A16B-2202 シリーズは、ファナック Alpha ドライブ コンポーネント ボード ファミリとして認定されており、配線基板、電源インターフェイス PCB、Alpha サーボ アンプ、電源モジュール、スピンドル ドライブ用の内部回路基板にまたがっています。
A16B-2202 シリーズ内の確認済みボードには、以下の機能を果たす PCB が含まれています。
018x の位置にある A16B-2202-0184 は、A16B-2202 番号付けの初期の範囲を占めます。018x の範囲は、シリーズ内の初期の Alpha ドライブ コンポーネントの世代を反映しています。
| パラメータ | 価値 |
|---|---|
| 部品番号 | A16B-2202-0184 |
| シリーズ | A16B-2202 |
| 範囲 | 018x (初期範囲) |
| タイプ | PCB (ドライブボード) |
| 応用 | ファナック Alpha ドライブシステム |
FANUC Alpha ドライブ モジュールは、各ドライブ モジュール内のパワーステージ インターフェイス PCB として A16B-2202 シリーズ ボードを使用します。これらのボード:
パワーステージ接続:ドライブ モジュールの電源ハードウェアとその制御 PCB の間で、ゲート ドライブ信号、電流センサー出力、および障害検出信号を配線します。
保護の監視:パワーステージから温度、過電流、バス障害信号を収集し、保護動作のために制御電子機器に送信します。
コネクタの配線:ドライブモジュール構造内に電源端子、センサーケーブル、制御信号の物理的な接続ポイントを提供します。
Alpha ドライブ ボードの障害:FANUC Alpha サーボまたは電源モジュールで電力段障害が発生します。 A16B-2202-0184 は、ドライブ モジュール内のラベルで識別されます。交換するとドライブの機能が回復します。
ドライブのメンテナンス:FANUC Alpha ドライブ機器を保守する生産施設には、それが取り付けられる特定のドライブ モジュール用の A16B-2202-0184 が在庫されています。
Q1: A16B-2202-0184 が私の FANUC Alpha ドライブに適したボードであることを確認するにはどうすればよいですか?
ドライブ モジュール内のボードのラベルから部品番号を読み取ります。 A16B-2202-0184 と表示されている場合、これは確認済みの交換品です。該当する FANUC Alpha メンテナンス マニュアルのスペアパーツ表と相互参照して、特定のドライブ モジュール内のボードの位置を確認します。
Q2: A16B-2202-0184 と同じドライブモジュール内の制御 PCB との関係は何ですか?
Alpha ドライブ モジュールには 2 つのメイン ボードが含まれています。 A16B-2202-0184 は、電力レベルの接続、つまりゲート ドライブのルーティング、電流検出、電力段からの障害信号の収集を処理します。別個の制御 PCB が駆動アルゴリズム、通信、およびサーボ調整を処理します。ドライブが動作するには、両方が正しく機能する必要があります。
Q3: A16B-2202-0184 ボードの障害を示すドライブ アラームの症状は何ですか?
パワーステージアラーム (ドライブイネーブル時に一貫して現れる過電流、IGBT ゲート障害、または相電流異常) は、ドライブボードの障害を示唆します。制御 PCB、モーター、および電源が正しくテストされているにもかかわらず、パワーステージのアラームが続く場合は、A16B-2202-0184 が次の診断優先順位になります。
Q4: A16B-2202-0184 を取り扱う際には、どのような ESD および安全上の注意事項が適用されますか?
FANUC Alpha ドライブ システムの電源を完全に切ります。内部ボードにアクセスする前に、DC バス電圧が安全レベルを下回っていることを確認します。Alpha ドライブ モジュールは、パワーダウン後もバス充電を保持します。 A16B-2202-0184 は、ESD 安全な表面で静電気防止リスト ストラップを使用して取り扱ってください。
