| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-9000-0380 |

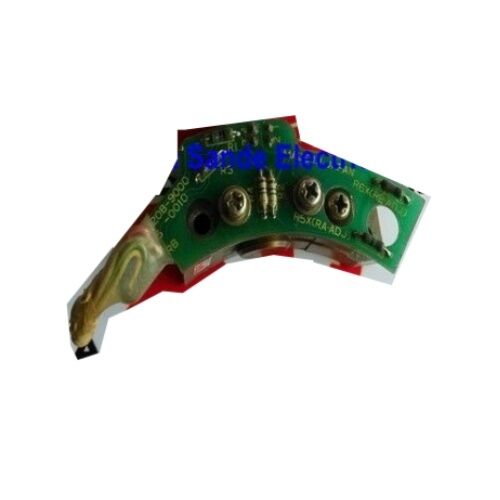

80年代から2000年代初頭まで FANUC制御機器を搭載した ほぼすべての機械工場で 歩くと A20B-9000 センサーシリーズが 静かでスピンドルモーターの内部で不気味な作業.A20B-9000-0380スピンドルモーターセンサーとシグナル変換PCBです 機械的に重要な小さなボードで,モーターハウジング内に設置され,回転ローターによって生成される光学ピックアップ信号を読み取りますFANUCのCNC制御システムが実際に使用できる 純粋なデジタル平方波信号に変換します.
スピードフィードバックが崩壊し スピンドルの方向性が失敗します固いタップは 完全にスピンダルの正確な角度位置を常に知ることに依存する機械はまだいくつかの劣化モードで動作するかもしれませんが,調整されたスピンドル-フィード運動に依存する任意の操作は,アラームを出すかスクラップを生成します.
FANUC AC スピンドルモーターのセンサー組成は2段階で行われます.第一段階は光学ピックアップ要素そのものです.軸が回る時に,アナログのシナウソイド出力 (sin/cos) を生成するこれらのアナログ信号は位置と速度情報を運ぶが,デジタルCNCコントローラーによって直接読み取れない.
第2段階はA20B-9000-0380 シグナル変換PCB組み込み回路で処理し,生成する:
この組み合わせにより,スピンドル方向化,C軸制御 (スピンドルが位置付け軸として機能する機械では),そして固いタップ機能が既存のFANUCシステムで可能になる.
| 属性 | 詳細 |
|---|---|
| FANUC 部品番号 | A20B-9000-0380 |
| また, | A20B90000380 |
| 製品種類 | スピンドルモーターエンコーダー/センサー信号変換PCB |
| シリーズ | A20B-9000 |
| 製造国 | 日本 |
| 適用する | FANUC AC スピンドルモーター |
| インターフェース | 12ピンのフィードバックコネクタ |
| 関連センサー部品 | A20B-9000-0300 |
| 入手可能性 | 生産中止 (専門サプライヤーや余剰ストックから入手可能) |
A20B-9000シリーズは,表面的には似ているが互換性がないいくつかのスピンドルセンサーボード変種を網羅しています.-0300と -0380は,FANUCの部品専門家にしばしば一緒にリストされ,異なるスピンドルモーター世代で比較可能な機能を果たしています-0120, -0180, -0500を含む同じファミリーの他のバリエーションは,異なるモーターフレームサイズ,コネクタ構成,またはFANUCのスペンドルモーター生産の歴史の異なる段階で導入された改訂された回路配置.
A20B-9000 バリアントを入れ替えたら ボードがモーターの物理的なコネクタに 合うことができません位置誤りを引き起こす誤ったパルス数値を生成する交換の注文するときに,このマシンを起動します.常にモーターの名札や元のセンサーボードのラベルから部品番号をクロス参照し,モーターフレームサイズだけに頼るのではなく,.
A20B-9000-0380は 活性冷却や動く部品のない 消極的なPCBなので スピンドルシステムの他の多くの部品よりも 耐久性があります最も一般的な原因は,モーターハウジングへの油霧の汚染です.振動による溶接関節の疲労,またはピックアップ側の光学部品の年齢関連劣化.
FANUC システムにおけるエンコーダーボードの故障に関連した典型的なCNC 警報には,以下が含まれます.
A20B-9000-0380ボードそのものを非難する前に,ボードとモーターフィードバックケーブルとの間のコネクタをチェックする価値がある12ピンのインターフェースは,高い振動や不定期の保守を伴う機械の弱い点として知られているため松散または腐食したピンが 失敗したPCBと同じ症状を生む.
FANUCはA20B-9000-0380を新作品として製造しなくなりました.原始品の本格的な部品は,通常,OEMの日本製の部品と表現されます. 産業用余剰部品やCNC部品専門市場で流通しています.購入前に,サプライヤーに確認してください.
ダウンタイムのコストが高い機械では,一部のCNCサービス会社はA20B-9000シリーズ部品のボードレベルの修理を提供しています.余分な庫から代替品を調達するよりもはるかに低コストで,使用可能な状態に戻すこの問題は,光学ピックアップ要素がまだ完ぺきで,障害は信号変換回路に限定されている場合,調べる価値があります.
Q1:A20B-9000-0380エンコーダーボードを使用する FANUC スピンドルモーターは?
A20B-9000-0380は,12ピンフィードバックインターフェースの内部光学ピックアップセンサーを使用する初期世代のFANUC ACスピンドルモーターのために設計されています.部品リストでA20B-9000-0300と一緒に頻繁にペアされています,同じ時代に製造されたFANUCのスピンドルモーターフレームの一般的なファミリー全体で共有された使用を示しています.FANUCは包括的なクロス参照表を公開していないため,互換性を確認する最も信頼性の高い方法は,購入前に交換ユニットとあなたのモーター内の既存のセンサーボードに印刷された部品番号を比較することです.モーターが以前修理または再製造された場合,元のボード部品番号が既に変更されている可能性があります.
Q2:A20B-9000-0380は,正確な部品が入手できない場合,別のA20B-9000変種に置き換えることができるか?
A20B-9000シリーズは 接続器のピンアウト,パルス出力数,回路設計で異なる複数のスピンドルセンサーバリエーションをカバーしています異なる後尾から物理的に類似したボードは,同じパルス周波数を生成したり,同じ12ピンインターフェースに接続したりしない可能性があります.速度の計算の誤りやCNCの即時アラーム状態を引き起こす.正確な -0380後尾が表示されない場合,FANUC 資格のあるサービス技術者,または経験豊富な CNC 部品専門家は,交替の試みをする前に,モーターの仕様をレビューする必要があります..
Q3:このボードはどのCNC制御世代と互換性がありますか?
The A20B-9000-0380 was produced to work with FANUC CNC systems that accept the spindle sensor feedback format used by early-generation FANUC AC spindle motors — covering systems such as the FANUC Series 0対応する生産期間の制御ハードウェアである.これらの制御を互換性のあるスピンドルモーターで実行する機械が主要なアプリケーションである.後にFANUCのスピンドルシステムは異なるエンコーダー技術 (αiとβiセンサーファミリーなど) に移行した.A20B-9000-0380は,これらのモーター世代には適用されません.
Q4: このボードは,スピンドル位置コーダー (A860シリーズパルスコーダー) と同じですか?
A20B-9000-0380は,スピンドルモーターのホイスの内側に搭載されたセンサー信号変換ボードです.内部の光学ピックアップ出力をデジタルフィードバック信号に変換するA860シリーズ位置コード (A860-0309またはA860-0382ファミリーなど) は,通常,スピンドルノースにまたは機械的なコップルを通じて設置される外部センサーです.高解像度のスピンドル方向化とC軸制御のために特によく使用されます多くの機械では,両種類のフィードバックが同時に存在します 内部モーターセンサーは速度調節を処理し,外部位置コーダーは角位置調節を処理します.
Q5:A20B-9000-0380は,設置前に損傷を防ぐためにどのように扱われ,保管されるべきですか?
すべての精密FANUCエンコーダーPCBと同様に,A20B-9000-0380は標準的なESD予防措置で操作されるべきである.光学ピックアップ表面 (露出している場合) は指紋を完全に保持しなければならない.光路上の薄い汚染膜でさえ,信号の質を低下させ,振動下で間歇的なアラームを引き起こす可能性があります.長期保存は 密閉した抗静止袋の中に磁場や直接太陽光から遠ざかって,温度安定した環境です. 設置する前に,変形または後押しされたピンのために12ピンのコネクタボディを検査します.輸送中のコネクタの損傷は,過剩のサプライヤーから届く使用板の問題の最も一般的な原因です.
