A20B-8201-0088 ファヌックPCBボード A20B82010088 A2OB-82OI-OO88

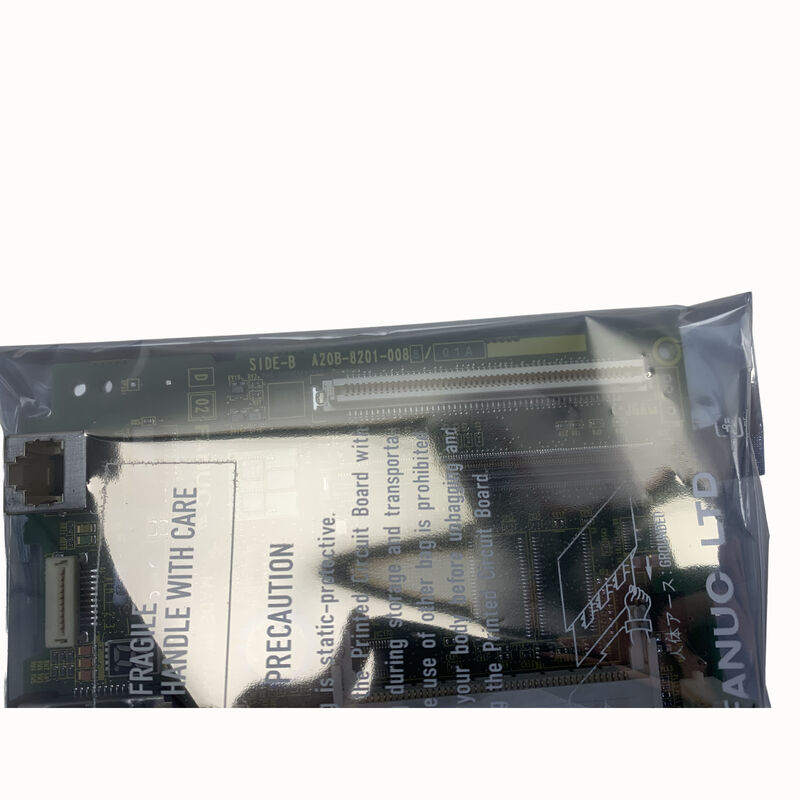

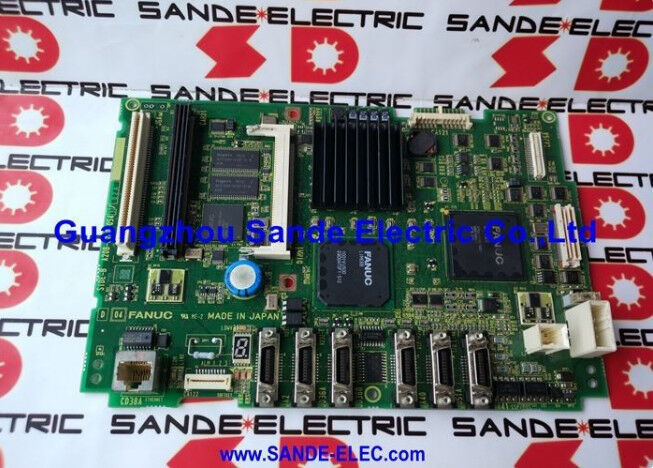

FANUC A20B-8201-0088 | 0i-D Mate メインPCB — A20B-8201シリーズ、FANUC Series 0i-D Mate CNCコントローラー用マスターコントロールボード、日本製造

概要

FANUC A20B-8201-0088 は、FANUC Series 0i-D Mate のメインPCBです。このCNC世代は、FANUCが制御インテリジェンスをパッケージ化する方法における根本的な進化を反映しています。「Mate」という名称は、実際のエンジニアリング上の意味を持っています。これは、FANUCのiシリーズCNCの完全な信頼性とモーションコントロール精度を必要とする工作機械構成向けに特別に設計された、合理化されたコスト最適化された0i-Dプラットフォームのバリアントを識別します。ただし、フラッグシップ0i-Dの完全な軸数とオプションの深さは必要ありません。A20B-8201ボードファミリーは、iシリーズ世代におけるFANUCのハイインテグレーションボードへのアーキテクチャシフトを表しています。

A16B-3200ファミリー（Series 16/18/0i-Bのメインボード）が各機能領域に多くの個別のプラグインDIMMモジュールを受け入れていたのに対し、A20B-8201世代はより多くの機能をボードに直接統合しています。

メインPCBは、オンボードメモリ、FSSB光ファイバーサーボバスインターフェイス、スピンドルシリアルインターフェイス、およびプライマリI/O接続を搭載しています。0i-D Mate用のA20B-8201-0088は、コンパクトなMateコントローラーフォームファクターに適用されたこの設計思想を表しています。

2000年代後半に発売され、2010年代まで現役で生産されていたFANUCの0i-Dシリーズは、0i-Cから世代的な改善をもたらしました。ブロック処理速度の向上、より高度なFSSBサーボ通信、高精度切削性能の向上（特に金型加工）、および新しい安全機能が含まれます。

Mateバリアントは、これらの機能を、高ボリュームのコンパクト工作機械セグメントに適した形式で提供しました。2軸CNC旋盤、3軸マシニングセンタ、およびMateクラスの制御が常に世界的な設置台数で支配的であった特殊機械市場です。

主な仕様

パラメータ

値

フル0i-Dのメインボード（A20B-8200-0841および関連バリアントで表される）は、Mateで使用されるA20B-8201-0088とは異なる物理的なボードであり、異なるコネクタ配置と異なる拡張容量を持っています。

A20B-8201 Mateボードは、物理的に小さく、フル0i-Dメインボードよりもインターフェイスコネクタが少ないです。これは、Mateの限定された軸数（通常2〜3制御軸、フル0i-Dのより高い制限と比較して）と簡略化されたI/O構成に適しています。

これらのボードは交換可能ではありません。フル0i-DメインボードをMateコントローラーのラックまたはパネルマウントに取り付けることは、機械的な改造なしでは物理的に不可能であり、ソフトウェア構成（オプション登録、軸数制限）は元の構成と一致する必要があります。

交換用A20B-8201-0088を入手する際は、部品番号を正確に確認してください。他のA20B-8201バリアント（-0081、-0083、-0212など）は、異なる0i-D構成およびロボットコントローラーに対応しており、代替品としては機能しません。

A20B-8201-0088に格納されているもの、および格納されていないもの

メインボード交換時の一般的な質問は、データ保持に関するものです。0i-D Mateでは、ボード自体が一部の固定ハードウェアリソースを保持していますが、機械固有のデータ（パラメータ、パートプログラム、PMCラダー、工具オフセット）は、FROMおよびSRAMモジュール、またはメインボードに統合されている場合や、特定の0i-D Mateハードウェア構成に応じて個別のプラグインカードにあるフラッシュメモリ領域に格納されます。

A20B-8201-0088を交換する前に、すべてをバックアップしてください。I/O機能経由ですべてのCNCパラメータ、PMCパラメータI/O機能経由のPMCラダー、プログラムリストI/O経由のすべてのパートプログラム、オフセットI/O経由のワーク座標および工具オフセットデータをバックアップしてください。

0i-D Mateは、インストールされているオプションに応じて、メモリカード（CFカード）、USBメモリ、およびRS-232CをI/Oメディアとしてサポートしています。

交換後、バックアップされたすべてのデータを再ロードし、機械が生産に戻る前に、正しい軸移動、スピンドル機能、およびPMC I/O操作のためにシステムを検証する必要があります。

FSSB — 0i-D Mateシステムにおけるその意味

以前のFANUC CNC世代から0i-Dへの最も重要な変更の1つは、サーボアンプ通信のためのFSSB（FANUCシリアルサーボバス）の普遍的な使用です。

以前のコントローラーがサーボアンプと通信するためにアナログ±10V信号またはPWMタイプのコマンドを使用していたのに対し、0i-Dは光ファイバーシリアルバスを使用します。これは、メインPCBとサーボアンプ間の専用高速通信リンクであり、位置コマンド、速度コマンド、およびフィードバックデータを非常に低いレイテンシの同期デジタル形式で伝送します。

A20B-8201-0088ボードでは、FSSBインターフェイス回路が統合されています。光ファイバーコネクタとFSSB通信コントローラーチップは、以前の世代のように個別の軸制御カードではなく、メインボードに組み込まれています。

これは、以前は取り外し可能な軸カードに分離されていたFSSB関連の障害が、FSSBハードウェア自体が故障した場合、メインボードの診断または交換を必要とするようになったことを意味します。

FAQ

Q1: A20B-8201-0088を交換する前に、どのようなバックアップ手順が必要ですか？

ボードを取り外す前に、すべてのCNCパラメータ（SRAMデータ）、パートプログラム、PMCラダー、およびオフセットテーブルを外部メディアにバックアップしてください。

0i-D Mateでは、これらはMDI → SYSTEM → INPUT/OUTPUTメニューからアクセスできます。

ボードが故障し、CNCが正常に起動しない場合は、最新の外部バックアップからパラメータを取得する必要があります。

現在のバックアップがない施設では、機械の受入ドキュメントからパラメータを再入力する必要があります。これは時間のかかるプロセスであり、定期的なメンテナンスの一部としてパラメータバックアップをスケジュール通りに維持することの重要性を強調しています。

Q2: CNCは起動中にシステムアラームを表示し、通常の操作画面に到達できません。この症状からボードが故障していると判断できますか？

起動時のシステムアラーム（PSアラーム、起動中のSVアラーム、または軸移動が不可能なCNCエラー画面の表示）は、メインボードの故障、サーボアンプの故障、SRAMデータの破損、またはFSSB通信の問題によって発生する可能性があります。

メインボードが故障したと結論付ける前に、ボード前面の診断LEDアレイを確認してください。各LEDは特定のサブシステムのステータスを表しており、失敗した起動中の点灯/消灯LEDの組み合わせは、どのサブシステムが初期化されていないかを特定します。

0i-D Mate保守マニュアルには、LED診断テーブルが記載されています。LED診断を行い、電源電圧が正しいことを確認した後でのみ、ボード交換を次のステップとして検討してください。

Q3: 0i-D Mate Mateバージョンは、フル0i-Dと同じソフトウェアオプションをサポートしていますか？

0i-D Mateで利用可能なソフトウェアオプションセットは、フル0i-Dのオプションメニューのサブセットです。

Mateの基本軸数またはハードウェアリソース以上のものを必要とするオプション（5軸同時加工、追加パス制御、高性能AI輪郭制御など）は、Mateでは利用できません。

A20B-8201-0088ボードに登録されているオプション（ボードのFROM領域またはFANUCのオプション登録システム経由で格納）は、元の機械の購入構成に固有のものです。

交換用ボードには、同じオプションが登録されているか、FANUCのオプションキー登録プロセスを通じて一致するように構成されている必要があります。

Q4: FSSB接続はどのように失敗し、失敗したときの症状は何ですか？

0i-D MateでのFSSB障害は、通常、軸移動を試みる前に、電源投入直後に表示されるサーボ軸障害として現れます。サーボアンプは、メインボードとの通信リンクを確立できません。

一般的なFSSB障害の原因には、光ファイバーケーブルの物理的な損傷（ひび割れ、曲がり、コネクタ端での汚染）、メインボードまたはアンプのFSSBトランシーバーの故障、またはメインボードのFSSB通信ICの故障が含まれます。

FSSBケーブルの交換は最初の診断ステップです。これらのケーブルは消耗品であり、別途購入できます。

ケーブル交換でFSSB通信が回復しない場合は、メインボードまたはサーボアンプのFSSBインターフェイスをさらに調査する必要があります。

Q5: A20B-8201-0088は、サージによる故障後に修理可能ですか？

メインボードを損傷するほど強力なサージは、通常、まず入力保護回路（TVSダイオード、MOV）を損傷し、電圧レギュレータICまたはFSSB通信チップを損傷する可能性もあります。

0i-Dテストリグにアクセスできる専門のFANUC修理センターは、影響を受けた保護および通信コンポーネントを交換することにより、サージで損傷したボードを修理し、ボードを完全に機能させるために復元できることがよくあります。

修理費用と交換用ボードの費用は、損傷の程度によって異なります。PCBの焼損跡があるボードや、組み込みプロセッサが故障したボードは、一般的に経済的に修理可能ではありませんが、局所的な保護コンポーネントの損傷があるボードは、しばしば正常に復元されます。
