| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-8201-0081 |

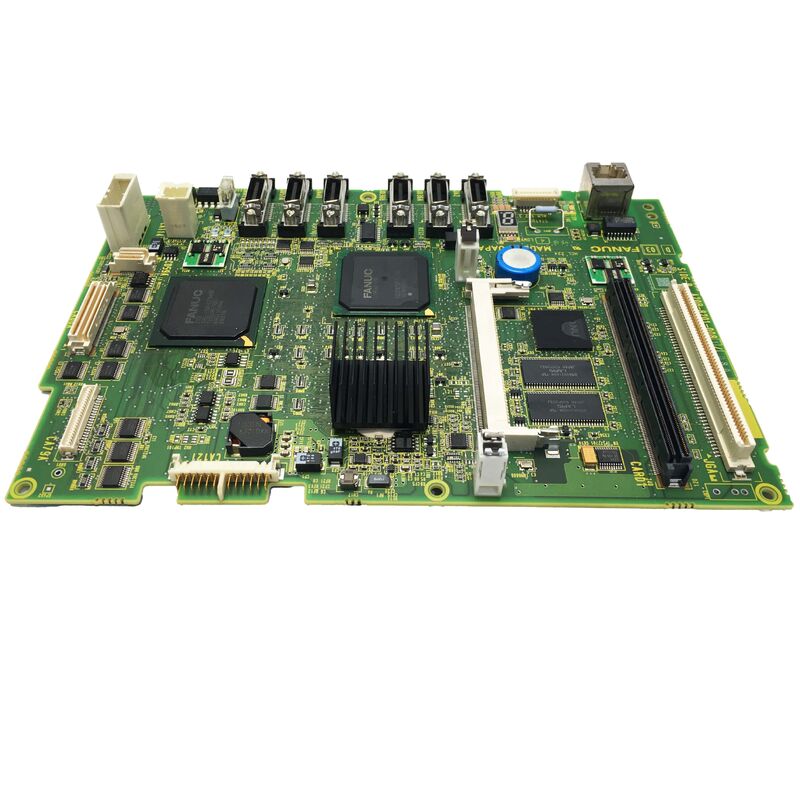

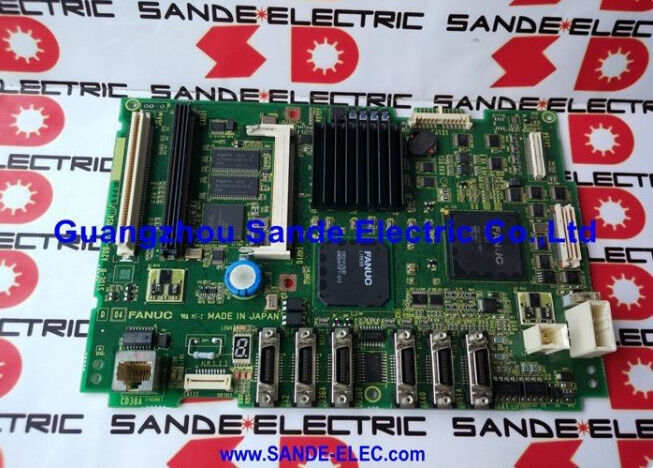

FANUC A20B-8201-0081 は、FANUC Series 0i-D のメインプリント基板です。このCNC世代は、FANUCがミッドレンジおよびコンパクト工作機械市場にデジタルサーボ制御、高速ブロック処理、および強化された補間機能を導入するために発表したものです。0i-Dは0i-C世代からの進化であり、FSSBサーボ通信帯域幅の向上、高速金型加工のためのブロック処理速度の向上、スピンドル同期の改善、およびコンパクトCNC旋盤やマシニングセンタのスペース制約に適合するサイズのコントローラーへの安全機能の統合をもたらしました。A20B-8201ボードファミリーは、FANUCのモジュラープラグインアーキテクチャ（Series 16/18およびそれ以前で使用）から高集積設計への進化を反映しています。
以前の世代のコントローラーでは機能が4つまたは5つの別々のプラグインサブボードに分散されていたのに対し、A20B-8201-0081はコアCPU、FSSBサーボバスインターフェース、スピンドルシリアル通信チャネル、オペレータパネルインターフェース、および複数のI/O接続を単一のボードに統合しています。これにより、コンポーネント数、潜在的な故障点数、およびコントローラーエレクトロニクスが占める物理的なスペースが削減されます。
Series 0i-Dは、コンパクト工作機械メーカーにとって2010年代を定義するCNCとして広く認識されています。その能力、コンパクトさ、およびコスト効率の組み合わせにより、アジア、そしてヨーロッパや北米でも増加するCNC旋盤および3軸マシニングセンタの主要な選択肢となりました。
0i-D搭載機の設置台数は相応に多く、設置された機械が古くなりメンテナンスが必要になるにつれて、A20B-8201-0081ボードの継続的な需要を牽引しています。
主な仕様
パラメータ
| CNCシリーズ | 0i-D (0i-TD, 0i-MD) |
|---|---|
| アーキテクチャ | 高集積シングルボード |
| サーボインターフェース | FSSB (光ファイバーシリアルサーボバス) |
| 互換性のある軸カード | A20B-3300-0767 (および関連) |
| シリーズ | A20B-8201 |
| ステータス | 生産終了 — スペアあり |
| 原産国 | 日本 |
| 0i-D世代 — その特徴 | 0i-Dの0i-Cに対する改善点は、工作機械メーカーにとって最も重要な3つの分野に集中していました：サーボ性能、プログラム処理速度、および安全性。 |
0i-DのFSSBサーボバスは、0i-Cよりも高速な通信サイクルで動作します。サーボコマンドの更新レートが高いため、よりタイトな位置ループ閉鎖が可能になり、高送り速度での追従性能が向上します。
高速で複雑な輪郭を切削する工作機械の場合、これは機械が移動間で減速および再加速するコーナー遷移での表面仕上げが滑らかになり、精度が向上することを意味します。プログラム処理:
A20B-8201-0081ボードを介してアクセスされる0i-DのCPUは、前世代よりも高いブロック処理レートを達成します。
これは、CNCが毎分数千ブロックを読み込み、デコードし、実行する必要がある、多くの短いセグメント移動（3D表面仕上げで典型的）を持つ高速加工プログラムに関連しています。軸がプログラムされた移動を使い果たして一時的に停止することなく。より高いブロック処理レートにより、この「スタービング」問題なしに複雑な輪郭での送り速度を上げることができます。
PMCおよび安全機能:
メインCPUボードを介して工作機械メーカーのラダーロジックを実行する0i-Dの統合PMCプロセッサは、スキャンレートの向上とより多くの利用可能なPMCメモリを含みます。さらに、FANUCは0i-D世代で安全機能オプションを導入しました。これは、完全に別の安全PLCを必要とせずに、機械ガードが開いた状態での安全な低速動作を可能にする速度および位置監視機能です。
A20B-8201-0081の交換 — 重要な準備手順メインボードの交換は、あらゆるCNCシステムにおいて最もリスクの高いメンテナンス手順であり、0i-Dも例外ではありません。
ボード交換のために機械の電源を切る前に、以下のデータを外部メディア（メモリカード、USB、またはRS-232C接続。機械のMDIユニットがサポートするものによる）にバックアップする必要があります：すべてのCNCパラメータ、CNCメモリに保存されているすべての部品プログラム、PMCラダープログラムおよびPMCパラメータ、すべての工具オフセットおよびワーク座標データ、およびカスタムマクロプログラムまたはユーザー定義サイクル。
0i-Dのメンテナンスマニュアルには、各データカテゴリの正確な手順が記載されています。
0i-DシステムのSRAMバックアップバッテリー（電源オフ中にCNCメモリを維持する）は、手順を開始する前に残量を確認する必要があります。
枯渇に近いバッテリーは、ボード交換に必要な短い電源オフ中でもデータを失う可能性があります。
A20B-8201-0081交換ボードを取り付けた後、すべてのバックアップデータは正しい順序で復元する必要があります — まずパラメータ（軸移動の前）、次にPMCデータ、次にプログラムとオフセット。その後、機械をホームポジションに戻し、生産に戻る前に軸精度を確認する必要があります。
よくある質問
Q1: CNCの電源は入りますが、システムアラームで停止し、起動画面を通過しません。これはメインボードの故障ですか？
この段階での一般的な非ボード原因としては、SRAMバッテリーが枯渇した（メモリ破損アラームを引き起こす）、FROMモジュールにチェックサムエラーがある、またはサーボアンプへのFSSB通信リンクが確立できなかった、などが挙げられます。
ボード自体が故障したと結論付ける前に、これらのチェックをすべて実行してください。LEDアレイがプロセッサまたは内部バスアラームを示している場合は、メインボードが適切な交換対象です。
Q2: A20B-8201-0081はSeries 0i-Cコントローラーのアップグレードに使用できますか？
いいえ。A20B-8201-0081は0i-Dハードウェアプラットフォーム専用に設計されています。シャーシ、バックプレーンコネクタのピン配置、およびサポートハードウェア（電源、軸カード、オペレータパネル）は、0i-C世代とは異なります。ソフトウェアアーキテクチャも異なります。
これら2つの世代は、メインボードレベルでは互換性がありません。
Q3: 新品または再生品のA20B-8201-0081にはどのようなデータが保存されていますか？
新品または再生品のボードは、メモリが空の状態（完全なパラメータとプログラムのロードが必要）または汎用のFANUC工場出荷時デフォルト構成で届きます。どちらの状態も、特定の機械の構成には一致しません。
すべてのCNCパラメータ、オプション登録、PMCラダー、およびプログラムデータは、ボードを取り外す前に作成したバックアップからロードする必要があります。
これは予想される正常な動作です。重要なのは、手順を開始する前に完全で最新のバックアップを持っていることです。
Q4: この機械はC軸とライブツーリングを備えたCNC旋盤です。A20B-8201-0081はこの構成をサポートしていますか？
はい。0i-Dは、C軸（スピンドルを制御可能なCNC軸として）、旋盤のY軸、および同時マルチスピンドル構成を含むマルチ軸構成をサポートしています。これは、システムに登録されているソフトウェアオプションによって異なります。
これらのオプションは、メインボードにインストールされているFROMソフトウェアおよびシステムのFANUCオプション登録で定義されています。続行する前に、交換ボードのソフトウェアバージョンとオプション登録が元のシステムと一致していることを確認してください。
FANUCシステムでのオプション登録はハードウェア構成に紐付けられており、メインボード交換後に再登録する必要があります。
Q5: 適切なESD対策なしでA20B-8201-0081を取り扱うリスクは何ですか？
このボードには、静電気放電に弱い高密度CMOS集積回路が多数含まれています。
ESDによる損傷は、しばしば潜在的な故障を引き起こすため、特に厄介です。ボードは取り付け後に動作するように見えますが、ストレスを受けたものの即座に破壊されなかったコンポーネントの接合部破壊電圧の低下により、数週間または数ヶ月後に早期に故障します。
常に、アースされたリストストラップを着用し、ESD安全作業面上でボードを取り扱ってください。ボードは、取り付けの直前まで帯電防止バッグに入れたままにしてください。交換ボードは、必要になるまで帯電防止パッケージに保管してください。
