| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-8200-0849 |
部品番号:A20B-8200-0849 について
製造者:FANUC株式会社 (日本)
製品カテゴリー:PCB CPU メインボード (マザーボード)
シリーズ:A20B-8200 FANUCシリーズ 0i-D CNC主制御PCBファミリー

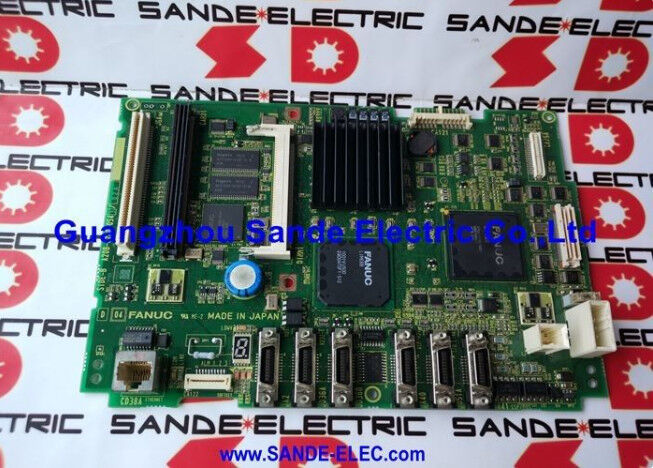

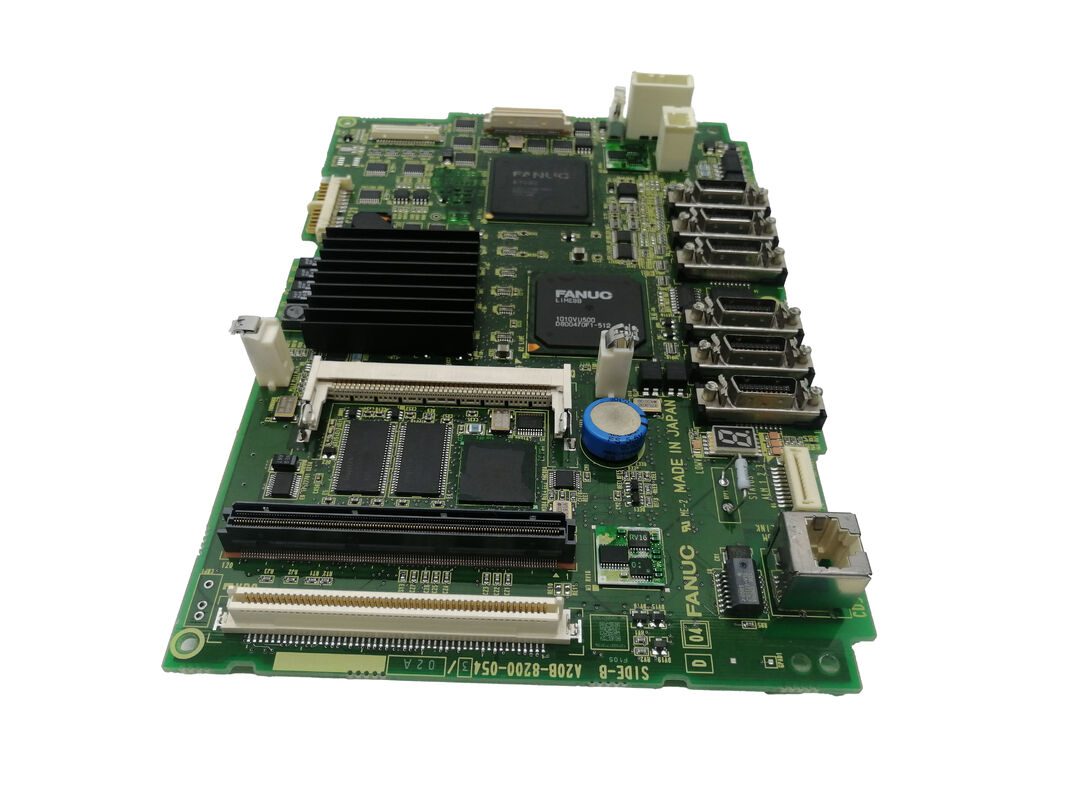

についてFANUC A20B-8200-0849FANUCシリーズ 0i-D CNCコントローラ用のメインボードのA5ハードウェア改訂である.A20B-8200メインボードファミリー内では,0i-D世代は,FANUCが部品仕様を更新し,製品の使用期間中にボードの信頼性を向上させたため,連続したハードウェア修正レベルを経た..
A1修訂版 (A20B-8200-0541) はオリジナル版でした.
A3 (A20B-8200-0847) が続きました.A5 (A20B-8200-0849) は0i-Dメインボードラインの最新の修正です.最新のコンポーネント選択を組み込み,0i-D CNCソフトウェアとの完全な機能互換性を維持する.
FANUCの大量生産の主要なCNCです 数十万台もの lathes,加工センター,磨き機,2000年代と2010年代を通じて,主要な機械工具メーカーによって生産された多機能機械工具.
2軸回路か4軸回路を動かしても 0i-D機械は,CNCシステムソフトウェアを実行するために メインボードに依存します.FSSB によるサーボアンプと通信シリアルインターフェイスでスピンドルを制御し,I/OリンクでマシンI/Oを管理し,操作パネルディスプレイを操作します.
A5ボードは,以前のA1とA3バージョンとまったく同じ機能を実行します.
機械のソフトウェアの観点から,ハードウェアの修正の間に違いは見えません.メンテナンスエンジニアにとって,A5の重要性は実用的です:0i-D 機械の交換主板の調達時A5は,現在の可用バージョンであり,以前の 0i-D メインボードの修正に適した代替品です.
| パラメータ | 価値 |
|---|---|
| 互換性のあるCNC | FANUCシリーズ 0i-D (0i-MD, 0i-TD) |
| ハードウェアの修正 | A5 (0i-D メインボードシリーズの最新版) |
| サーボインターフェイス | FSSB (光ファイバーシリアルセルボバス) |
| スピンドルインターフェース | シリアルスペンドル (JA7xコネクタ) |
| ネットワーク | 組み込みイーサネット |
| I/O バス | I/Oリンク (JD51A) |
| プラグイン モジュール | 軸カード FROM/SRAMモジュール オプションカード |
| 代替品 | A20B-8200-0541 (A1),A20B-8200-0847 (A3) について |
| SRAM のバックアップ 必要 | はい 交換前に必須 |
| ステータス | 入手可能 改装済み 試験済み |
| 原産地 | 日本 |
A20B-8200 メインボードの修正順序を理解することは,調達と故障診断の両方に役立ちます.
A1 修正 (A20B-8200-0541):オリジナル0i-Dメインボードのハードウェア このコントローラ世代の初期に製造された0i-Dマシンで見つけました
A3 修正 (A20B-8200-0847):2代目のハードウェアアップデート 部品変更 熱性能向上 長期的信頼性
A5 改正 (A20B-8200-0849):現在のハードウェア世代. 0i-DプラットフォームのためのFANUCの最新のコンポーネント選択を代表する. A5は,以前の0i-Dメインボードのすべての修正のための推奨される代替品です.
この3つの場合も,FROMモジュールに載せられたCNCソフトウェアは同一であり,SRAMの機械パラメータは直接互換性がある.
A5ボードをA1ボードを搭載したマシンに搭載し,FROM/SRAMモジュールとパラメータが同じである機械の制御ソフトウェアの観点から,元のハードウェアと同じ行動.
メインボードは0i-Dコントローラで最も重要な単一のコンポーネントである.
FSSB セルボ通信X,Y,Z,または回転軸を駆動するすべてのサーボアンプは,FSSB光ファイバーバスを通じてメインボードと通信します.位置コマンド,速度フィードバック,このリンクで移動します..
メインボードの故障したFSSB回路は,電源アップ時に即座に軸アラームコードを生成します.
シリアルスピンドルスピンドル増幅器 (Alpha i SPMまたはBeta i SPM) は,シリアル・スピンドルインターフェース (JA7Aコネクタ) により速度コマンドと位置データを受信する.
スピンドル方向性,硬式タップ同期,C軸制御はすべてこのリンクに依存しています.
I/Oリンク機械のI/O 制限スイッチ,ドアインターロック,ツールセット,冷却液制御,パレットチェンジャーの接続は,メインボードのJD51Aで終了するI/Oリンクシリアルバスで接続されます.
I/Oリンクチェーンは,機械の周りに分散したI/Oモジュールに拡張される.
組み込みイーサネット0i-Dの内蔵イーサネットポート (DNC操作,MTConnectデータ収集,またはFOCAS2リモートモニタリング) はメインボードに統合されている.
標準Ethernet接続には別々の通信オプションカードは必要ありません.
パネルとディスプレイメインボードは,MDIキーボードインターフェースとCNCのディスプレイ出力をディスプレイコネクタを通じて動かし,通常0i-Dマシンに搭載される7.2インチおよび8.4インチLCDユニットをサポートする.
A20B-8200-0849の交換は,FANUCの標準0i-Dメインボード手順に従います.
ステップ1 SRAMのバックアップボードを外す前に,CNC起動画面で完全なバックアップを実行します.RS-232C経由でFANUCメモリーカードまたはPCに保存します.
バックアップはすべてのパラメータ,PMC梯子,ツールデータ,作業座標,および保存された部品プログラムを記録します
ステップ2 モジュールのインベントリーオリジナルのボードに プラグインモジュールがあることに注意してください
これらのモジュール 軸制御カード,FROM/SRAMモジュール,任意のオプションカード 新A5ボードに転送します.
ステップ3 物理的な交換元のボードからモジュールを取り出して A5ボードに設置して A5ボードを設置します
ステップ4 SRAMを復元する起動モードで起動して,バックアップメディアからSRAMのバックアップをロードします. すべてのデータが存在していることを確認します.
ステップ5 機能チェック正常電源,すべての軸の準備を確認 スピンドル準備,PMC実行,I/O状態が正しい.
Q1: 0i-D マシンにはオリジナルのA1 メインボード (A20B-8200-0541) があります.A5 (A20B-8200-0849) は直接置き換えることができますか?
A5は,以前の0i-Dメインボードの修訂版の現在の置き換えです.A1ボードからのすべてのプラグインモジュールは,A5ボードに直接インストールされます.
A1マシンからバックアップされた SRAMデータはA5ボードに変更なしに復元されます.
復元後も 機械は全く同じ状態で動作します
Q2:A20B-8200-0849をインストールした後,CNCは起動時に"SR"アラームを表示します.これは何を示していますか?
メインボードの交換後に最初の起動時のSRシリーズアラームは,SRAMデータ問題を示します. 復元が不完全であったか,バックアップファイルが破損した,または復元プロセスが中断された.起動メニューから SRAM を復元する.
バックアップファイルが正しく確認され,復元がエラーなしで完了すると,SRアラームが消える.ボードを削除する前にバックアップが取られていない場合,SRAMの内容は工場のデフォルトで,すべてのマシン特有のパラメータを再入力する必要があります.
Q3: A20B-8200-0849 をインストールした直後に FSSB アラームが表示されます.すべてのサーボアンプが電源を供給しているにもかかわらず.最初に何を確認すべきですか?
メインボードの交換直後に発生する FSSBアラームの最も一般的な原因は, FSSB光ファイバーケーブルが乱れていることです.メインボードのCOP10Aコネクタのファイバーケーブルが,ファイバー端面から離れているか,汚染されている可能性があります..
メインボードの各FSSBファイバー接続を検査し,それぞれが完全に挿入され,ロックされていることを確認します.汚染が目に見える場合は,乾燥した毛糸のない拭き用でファイバー端面をきれいにします.
Q4:A20B-8200-0849は0i-Fマシンで使用できますか?
番号 0i-D (A20B-8200 メインボードファミリー) と 0i-F (別のメインボードファミリー) は,異なるハードウェアアーキテクチャを持つ異なるコントローラー世代です.
A20B-8200-0849は0i-D世代向けに設計されている.0i-Fには独自のメインボードが必要で,0i-Dハードウェアとクロス互換性がない.
Q5: 修理技術者の観点から A5 ハードウェアの改訂は A1 とどのように異なりますか?
機能的な観点から,A5はA1と同じ方法で同じソフトウェアを実行し,同じ周辺ハードウェアとインタフェースします.
物理的な観点から,いくつかのコネクタ位置,部品配置,または小規模なボードレイアウトの詳細は,修正によって異なる可能性があります.したがって,元のA1ボードからの設置写真は,A5ボードの設置のための唯一の参照として使用されるべきではありません..
パラメータとデータの互換性が完全である.A1をA5に置き換える場合,機械のパラメータに変更は必要ありません.
