| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |

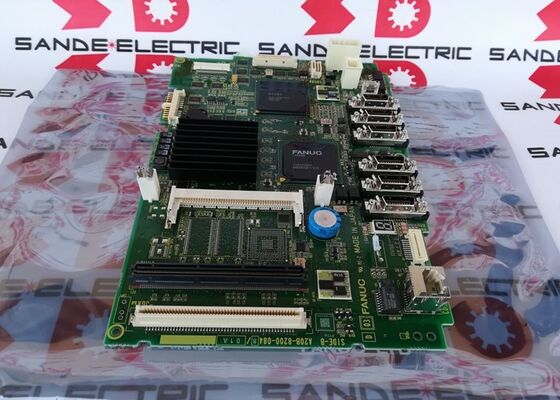

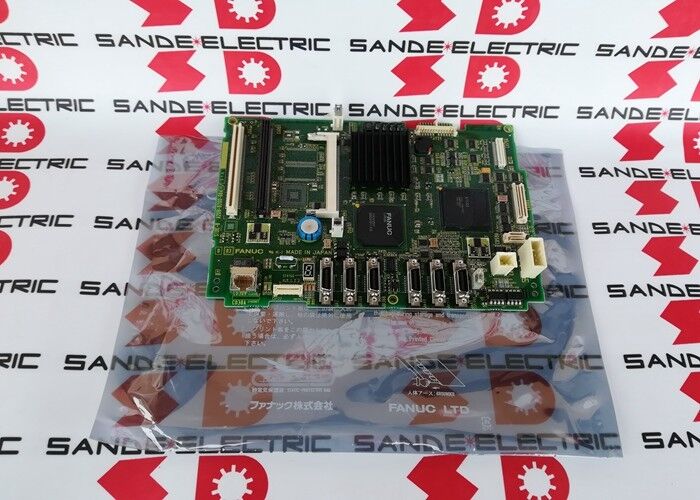

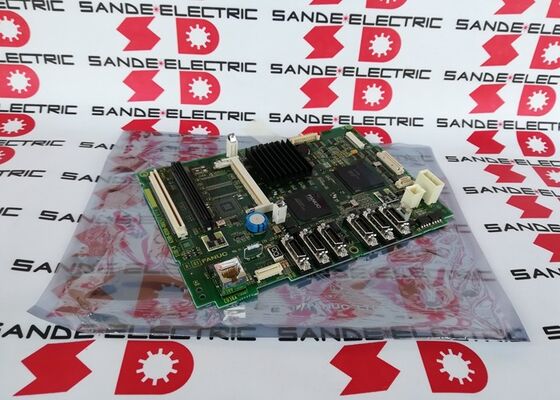

| モデル番号 | A20B-8200-0848 |
FANUC 0i-D シリーズプラットフォームは,各タイプ指定によって識別される複数の主要な PCB バリエントを使用する. 0i-D 向け A20B-8200 シリーズ内では:
A20B-8200-0847: 詳細はこちらA3型メインPCB (このシリーズの他の部分に記載されている) 標準構成の0i-Dシステムのメインボード.
A20B-8200-0848 (このボード):タイプA5UメインPCBは,同じ0i-Dプラットフォームのより高い仕様の変種である. "A5U"は,このボードを0i-Dハードウェア世代内のA3タイプよりも上位に位置させます.
"A5U"の指定は,A3型と比較して特定のハードウェア構成 (追加接続,拡張オプションの配置,または更新されたコンポーネント仕様) を反映する.両者は0i-Dシリーズに仕えるA5Uは,より完全な0i-D構成のために追加の機能または接続性を提供します.
| パラメータ | 価値 |
|---|---|
| タイプ | A5U |
| CNCシステム | シリーズ0i-D |
| 板の種類 | メインCPUマザーボード |
| シリーズ | A20B-8200 |
A20B-8200-0848は,0i-D CNC システムの中央統合ボードとして機能します.すべての機能モジュールは,このボードに接続または接続します:
CPU モジュールのインターフェース:0i-D CPU プロセッサカードはメインボードに接続される.CPU カードは処理エンジンを提供し,メインボードは,CPU をシステムの残りの部分に接続するバスバックボーンを提供します.
メモリモジュールインターフェース:FROM モジュール (CNC システム ソフトウェア) と SRAM モジュール (パラメータとプログラム) は,メインボードの定義された位置に接続する.
サーボインターフェース:FSSBのセルボ通信は,メインボードからAlpha-iセルボドライブ,コマンドポジション,およびすべての制御軸のフィードバックを受信します.
I/Oリンク:I/O Link バスはメインボードから発生し,機械の電源システム全体でオペレーターパネルボードと機械 I/O ユニットに接続します.
通信インターフェース:A5U バリエントで利用可能な埋め込みイーサネット,シリアルRS-232C,その他の通信オプションにより,0i-Dは生産ネットワーク,DNC システム,工場データ収集システムに接続できます.
0i-D CNC A5U メインボードの故障:FANUC 0i-D加工センターまたはA5Uメインボード配置のターニングセンターでは,CNCレベルでのシステム障害が発生します.SRAMバックアップ後,A20B-8200-0848が交換されます.SRAM データが復元され,CNCは通常の動作に戻ります.
0i-D コントロール リニューアル:延長サービス時間を持つ0i-D CNCシステムは,計画的なメインボード交換を受けます.A20B-8200-0848 A5U型は,インストールされたボードラベルから識別され,交換のために調達されます.
Q1:A20B-8200-0848の"A5U"のタイプ表記は?
"A5U"は,FANUC 0i-D プラットフォーム内のこの特定のメイン PCB バリエントのハードウェアタイプ識別子です.FANUCは,これらの名称を使用して,異なる構成のメインボードを区別します.同じCNCモデルは,マシンのオプション構成に応じて異なるメインボードタイプを使用することができます.A5U型は,0i-Dメインボードファミリー内のA3型 (A20B-8200-0847) の上に配置されています.
Q2:A20B-8200-0848 (A5U) はA20B-8200-0847 (A3) を直接置き換えることができるか?
これらは同じ0i-Dプラットフォーム内の異なる型号指定 (A5U対A3) です.型間の直接置き換えはFANUC文書から確認する必要があります.機械のワイヤリングがA3型コネクタのレイアウトのために設計された場合A5Uに追加的なコンネクタを装着しても損傷は起こらないが,追加的なコンネクタは使用されない.正確な交換については,インストールされたタイプと一致する.
Q3: A20B-8200-0848 を置き換える前に SRAM のデータがバックアップされる必要がありますか?
はい.すべてのCNCパラメータ,PMCプログラム,部品プログラム,ツールデータはメインボードを交換する前にバックアップする必要があります.A20B-8200-0848を装着した後,これらのデータはバックアップから再ロードする必要があります.バックアップを失敗すると,永久的なデータ損失が発生します..
Q4:A20B-8200-0848の"満室"の考慮は?
0i-D メインボードにはすべてのオプションのコネクタと部品が搭載されている.他のものは基本的な構成である.完全に満たされたボードにはより多くのコネクタとインターフェース機能がある.設置されたA20B-8200-0848が完全に満たされていた場合 (e(例えば,Ethernet,追加 I/O Link,または通信インターフェイス) 交換は,この構成に一致する 特定のマシンの配線とハードウェアドキュメントから確認します.
Q5: A20B-8200-0848 は 0i-C メインボードとどう違いますか?
0i-C世代はA20B-8100シリーズのメインボードを使用した. 0i-D世代はA20B-8200シリーズのメインボードを使用した.2世代は異なるハードウェアアーキテクチャを持っています.0i-D (A20B-8200シリーズ) は,更新されたプロセッサアーキテクチャ,拡張されたI/O接続性,および0i-C世代と比較して強化されたサーボ性能をもたらしました.
