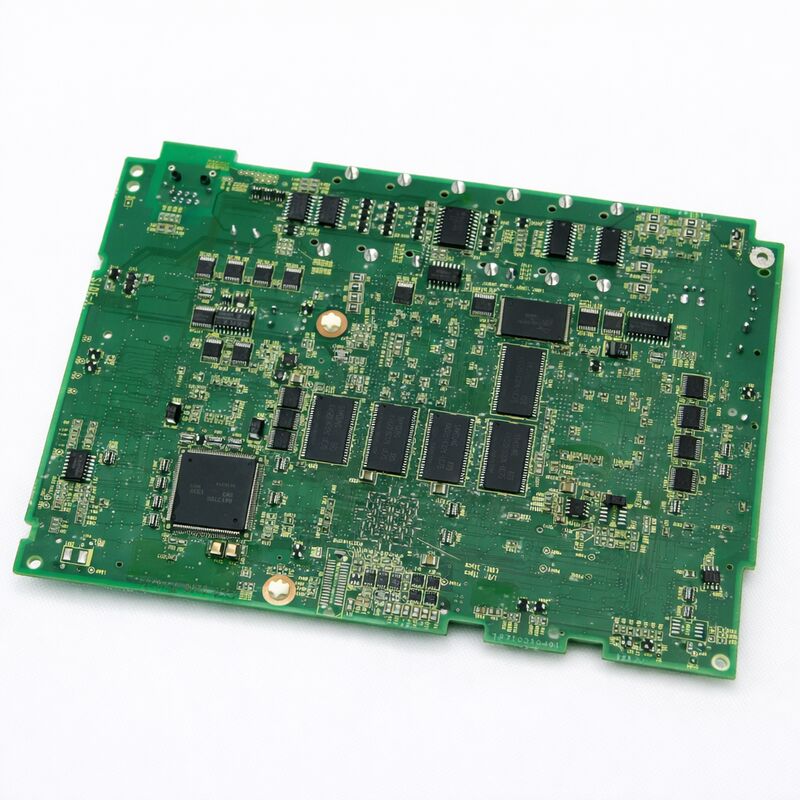

A20B-8200-0541 Fanuc PCBボード A20B82000541 A2OB-82OO-O54I
  • A20B-8200-0541 Fanuc PCBボード A20B82000541 A2OB-82OO-O54I
A20B-8200-0541 Fanuc PCBボード A20B82000541 A2OB-82OO-O54I

A20B-8200-0541 Fanuc PCBボード A20B82000541 A2OB-82OO-O54I

起源の場所 日本
ブランド名 FANUC
証明 CE ROHS
モデル番号 A20B-8200-0541
製品詳細
状態:
新規 /使用
商品番号:
A20B-8200-0541
起源:
日本
証明書:
CE
ハイライト:

a20bファヌンクPCBボード

,

a20b CNC回路基板

,

pcbcnc回路板

支払いと配送条件
最小注文数量
1個
パッケージの詳細
オリジナルの梱包
受渡し時間
0-3幾日
支払条件
T/T、ペイパル、ウェスタンユニオン
供給の能力
100個/日
製品説明
A20B-8200-0541 Fanuc PCBボード A20B82000541 A2OB-82OO-O54I
FANUC A20B-8200-0541 シリーズ 0i-D メイン PCB A1
0i-TD / 0i-MD CNCコントローラ,A20B-8200シリーズ,日本産の中央制御ボード
概要
についてFANUC A20B-8200-0541シリーズ0i-DのCNCコントローラ用のA1世代メインボードである.0i-Dは,FANUCの主流の中級型CNCシステムで,世界最大のCNCベースを構成する生産機械機器のために設計されています.これは,2つまたは3つの軸を持つ lathes,3つまたは4つの軸を持つ加工センター,コンパクトターンミールセンター,およびスタンドアロン磨機を含む.
A1は0i-Dメインボードのオリジナルハードウェア世代を表す.FANUCは,部品の改善が利用可能になったため,A3とA5のハードウェアの修正を導入した.ソフトウェアの観点から部品の交換については,すべてのハードウェアの修正は,同じ0i-Dソフトウェアを実行し,同一のCNC行動を生成します.A1ボードは,A1ハードウェアを搭載した機械に適した選択です..
基本規格
互換性のあるCNC FANUCシリーズ 0i-D (0i-MD, 0i-TD)
ハードウェアの修正 A1
サーボインターフェイス FSSB (光ファイバーシリアルセルボバス)
スピンドルインターフェース シリアルスペンドル (JA7x)
ネットワーク 組み込みイーサネット
I/O バス I/Oリンク
プラグイン モジュール 軸カード FROM/SRAM オプションカード
SRAM のバックアップ 必要 はい 交換前に
ステータス 入手可能 改装済み 試験済み
原産地 日本
主要取締役会が管理するもの
0i-Dは統合されたボードアーキテクチャを使用し ほぼすべての制御機能を 1 つのメインボードに統合しますFANUCの以前の世代とは異なり,大きなラックで複数のボードに機能を分散した..
  • FSSB サーボ通信:メインボードの光学FSSB回路は高速光ファイバーシリアルリンクを通じて すべてのサーボアンプと通信し 位置コマンド,速度コマンド,各サーボ軸のフィードバックデータ.
  • シリアル スピンドル インターフェース:スピンドルアンプは,シリアル・スピンドル・リンク (JA7Aコネクタ) を通じてメインボードと通信し,速度コマンド,スピンドル・オリエンテーション要求,フィードバックデータを送信する.
  • 埋め込みイーサネット:統合されたイーサネットポートは,DNC操作,MTConnect接続,および別々の通信カードを必要とせずにCNC Web Server機能をサポートします.
  • I/Oリンク:制限スイッチ,ツールセット,ドアインターロック信号,冷却液制御を含む機械ツールのI/Oを,分散型I/Oモジュールに接続されたI/Oリンクシリアルバスを通じて管理する.
代替手続き 重要なステップ
  1. SRAM バックアップ:ボードを削除する前に,すべてのSRAMデータをCNC起動画面,パラメータのキャプチャ,PMC梯子プログラム,ツールオフセットデータ,作業座標システム,および保存された部品プログラムでバックアップします.
  2. モジュール インベントリー:オリジナルボードに設置されたすべてのプラグインモジュール (軸制御カード,FROM/SRAMモジュール,オプションモジュール) を交換ボードに転送するために文書化します.
  3. 物理的な交換:電源を切って コンデンサータの放出を待って 元のボードからモジュールを取り出して 交換ボードに設置し 交換ボードを設置します
  4. SRAM 復元:起動モードで起動し,メモリーカードまたはPCからSRAMバックアップをロードし,データロードが成功したことを確認します.
  5. 機能確認:通常の動作に電力を戻し,すべての軸が応答し,スピンドル準備,PMC実行,正しいI/O状態を確認します.
よく 聞かれる 質問
Q1:A20B-8200-0541を交換した後,CNCは起動時に"900シリーズ"システムアラームを表示します.これは何を意味しますか?
900 シリーズのシステムアラームは,通常,メインボードの交換後にハードウェア構成のエラーを示します.プラグインモジュールは完全に座っていることを確認し,ブートモードから再びSRAM復元手順を試みる警告が継続する場合は,FANUCシリーズ0i-D メンテナンスマニュアル (B-64305EN) の特定のアラーム番号を参照してください.
Q2: A20B-8200-0541 (A1 改訂版) を A3 または A5 改訂版のメインボードに置き換えることができるか?
後のハードウェア改訂版 (A3用のA20B-8200-0847,A5用のA20B-8200-0849) は,0i-DマシンにおけるA1ボードの機能的に互換性のある代替品である.SRAMのデータバックアップと復元手順は同じです特定の修正と機械制御ユニット/ソフトウェアバージョンに関する部品サプライヤーとの互換性を確認してください.
Q3: メインボードを交換した直後に0i-Dマシンが"FSSBアラーム"を表示します.すべてのサーボアンプは電源が供給されています.何をチェックすべきですか?
板の交換後のFSSBアラームは,通常,FSSB光ファイバー接続が切断または汚染されていることを示します.メインボード (COP10Aコネクタ) とアンプ端の両方の各FSSBファイバー接続を検査する.汚れが目に見える場合は,乾燥した毛糸のない布で清潔な繊維を締めます.
Q4: これは0i-TD (ターニング) マシンです.A20B-8200-0541は0i-TDと0i-MDの両方の構成で動作しますか?
A20B-8200-0541 メインボードハードウェアは0i-TDと0i-MDの両方の構成に共通している.機能的な違いはFROMモジュールに保存されているCNC制御ソフトウェアとSRAMのパラメータ設定にありますFROM/SRAM モジュールは,あなたのアプリケーションのための正しい設定ソフトウェアを持っていることを確認します.
Q5: SRAMのバックアップと復元には,典型的な0i-Dマシンでどれくらい時間がかかりますか?
中程度のサイズPMCと複数の保存プログラムを持つ典型的な生産機械では,バックアップ操作は3-10分,復元操作は同様の期間を要します.データの検証は5-15分追加します備忘録カードを使用する技術者にとって,バックアップ/復元時間は通常20~40分です.
