| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-8200-0392 |

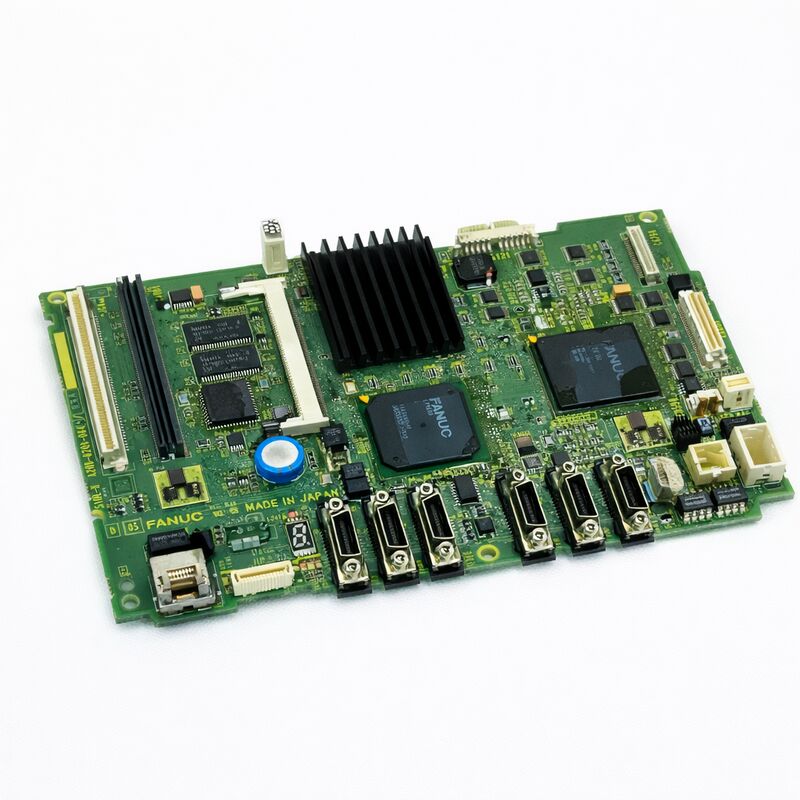

A20B-8200-0392は,FANUCのシリーズ0i-C (ZERO i-C) CNCのメインPCBです.サーボ通信ボードこのボードが故障すると,全CNC制御が故障します.
FANUC 0i-C (ZERO i-C) は,FANUCのコンパクトで費用対効果の高いCNCプラットフォームで,小型から中規模のCNCターン,加工センター,機械用2000年代から2010年代初頭にかけてこのプラットフォームで製造された機械は,現在も大量に生産されています.この制御のハードウェア生成を定義し,どの周辺ボードを決定する 主なPCBですこの配置でメモリモジュールやオプションカードを使用できます.
| パラメータ | 価値 |
|---|---|
| 部分番号 | A20B-8200-0392 について |
| 互換性のあるCNC | FANUC 0i-C (ゼロi-C) |
| シリーズ | A20B-8200 |
| タイプ | メインPCB (プラットフォームボード) |
| ステータス | 生産中止 |
| 原産地 | 日本 |
A20B-8200-0392は0i-Cボードである.0i-DメインPCBは,A20B-8200ファミリーの異なる部品番号を使用している (例えば0i-D A3U変種ではA20B-8200-0843).モデルCとモデルDのメインボードは互換性がない2世代間のメモリ・モジュール・フォーマットとオプション・ボードの互換性は異なる.インストールされたコントローラが0i-Cであることを確認し,そのシステム情報画面からまたは注文する前に機械のドキュメントから.
A20B-8200-0392はメインボードのシャシーのみである. メモリモジュール (SRAM, FROM),サーボ通信ボード,オプションPCBは別々の部品である.これらのプラグインボードは,通常,失敗したボードから交換に転送することができます主板の故障を引き起こしたイベントがプラグインボードも損傷した場合,それらは別々に調達する必要があります.
起動する前に SRAM バックアップ バッテリーの状態を確認します ◎ バッテリーがわずかな場合,交換中にバッテリーが枯渇した場合,メインボードの交換は SRAM データ損失のリスクがあります.
Q1:A20B-8200-0392とは何か? その用途は?
これは,FANUCシリーズ0i-C (ZERO i-C) CNCのメインPCBである.CPUモジュール,メモリモジュール,サーボ通信ボード,そしてオプションカードがマウントされていますこのボードが故障すると,制御ユニットが動作しない.それを交換すると,制御ユニットの他のすべてのボードが依存するハードウェア構造を復元します.
Q2:A20B-8200-0392の交換には,CNCパラメータのバックアップが必要ですか?
CNC パラメータ,プログラム,ツールデータは,メイン PCB にない SRAM モジュール (プラグインボード) に保存されます. SRAM モジュールは完ぺきで,交換メインボードに転送されている場合,そのデータは保存されます交換中にデータ損失がないように SRAM バッテリーが正常であることを確認します.最新のバックアップから復元.
Q3: A20B-8200-0392 は 0i-D または 0i-F システムで使用できますか?
0i-Cと0i-D/0i-Fは異なるハードウェア世代で 主なボードの部品番号,コネクタのレイアウト,プラグインボードの互換性がありますA20B-8200-0392は 0i-C メインボードです. 0i-Dまたはそれ以降のプラットフォームと互換性がない..
Q4: 制御はブート画面に電源を供給しますが,通常の動作は行いません. これはメインボードですか?
0i-C システムでの起動画面ストールは, FROM または SRAM モジュールの問題,破損した FROM コンテンツ,読み取れないメモリ モジュール,または無効なパラメータデータを示します.起動メニューにアクセスして FROM モジュールの状態を確認. FROM 検証が失敗した場合,メモリ モジュールは注意が必要です.これは通常,メインボードの欠陥ではなくプラグインボードの問題です.
Q5:A20B-8200-0392はどこから来たの?
FANUC 0i-C CNCのアフターマーケットで,FANUC 0i-C メインボードの専門家と古いFANUC CNC部品ディーラーを通じて.正確な部品番号 A20B-8200-0392 (隣接する 0i-D または他の 0i-C バリエントではなく) を,設置されたボードのラベルから確認してください.. 制御が特定のソフトウェアレベル要件を持っている場合,ボードのファームウェアの修正に関する情報を要求します.
