| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-8200-0360 |

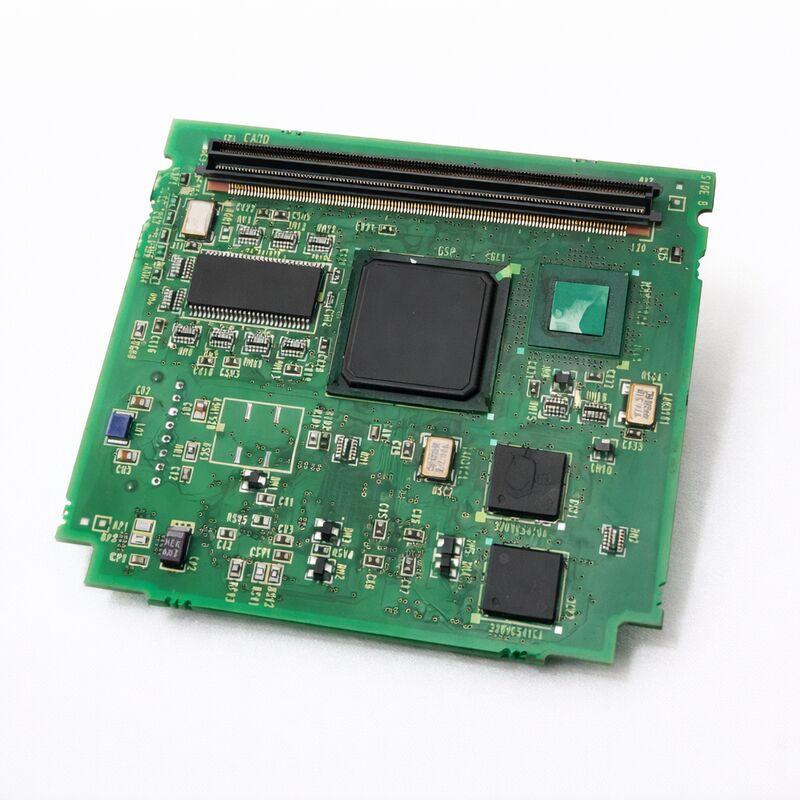

The A20B-8200-0360 is the 4-axis servo control module for FANUC's 0i-C CNC platform — the PCB that handles servo axis command output and feedback processing for up to four controlled axes within the 0i-C control unit0i-Cの内部アーキテクチャでは,このモジュールはメインCPUボードとサーボアンプシステムの間に位置しています.それは,CNCインターポレーションステージから軸移動コマンドを処理し,駆動システムへのサーボ通信インターフェースを管理します..
4軸の指定は,モジュールの機能能力を定義し,交換のための主要な互換性チェックポイントです. A different servo module with a different axis count — such as a 2-axis or 3-axis variant within the same A20B-8200 family — serves a different position in the control's axis architecture and cannot substitute without CNC configuration changesインストールされたモジュールは,交換をソースする前に,そのラベルから4軸を指定する確認します.
| パラメータ | 価値 |
|---|---|
| 部分番号 | A20B-8200-0360 |
| シリーズ | A20B-8200 |
| 軸数 | 4 |
| 互換性のあるCNC | FANUC 0i-C |
| タイプ | サーボ制御PCB |
| 原産地 | 日本 |
FANUC 0i-Cは,小型から中規模のCNC機械工具のためのコスト効率の良いパッケージで,FSSB通信のフルデジタルサーボを導入した世代のためのFANUCのコンパクトCNCプラットフォームでした.0i-C制御ハードウェアは,まだ多くのアクティブなCNCターンで見つけられます2000年代から2010年代初頭まで製造された.
0i-Cのサーボ制御モジュールに 障害が発生すると影響を受けた軸は制御を失います. CNCは通常,このモジュールを経由する軸全体で伺服通信またはFSSBアラームを生成します..
A20B-8200-0360のサービスリストには,ファームウェアまたはシリーズ選択が交換に重要かもしれないと記されています.モジュールは,0i-Cプラットフォームの修正または軸構成に特有のファームウェアを搭載することがあります.交換装置を装着する前に,モジュールのファームウェアが,マシンにインストールされている特定の0i-C制御バージョンと互換性があるかをサプライヤーに確認してください.
これは,機械が元のビルド以来ソフトウェア更新を受けた場合特に重要です.
Q1: 4軸の指定は実際何を意味するのですか?
このモジュールは4つの軸を同時に制御します 典型的な0i-C加工センターでは,これらの4つの軸は,そして4番目の軸 (例えば4番目の線形または回転軸)モジュールは4つの軸のコマンド分布と位置フィードバック処理を同時に処理します.A20B-8200シリーズの異なる軸数変種は,CNC軸配置変更なしには代替品ではありません..
Q2:このモジュールの失敗を示す症状は何ですか?
複数の軸を同時に影響する伺服器またはFSSB通信アラーム 特にこのモジュールを通過する4つの軸すべて 特徴的な故障パターンです.他の軸が正常に残っている間,一つの軸が故障した場合, 障害は特定の軸の増幅器,モーター,またはエンコーダーケーブルに発生する可能性が高い.電源アップ時に4つの軸を同時に失い,配線障害がない場合,サーボ制御モジュールを指します.
Q3:A20B-8200-0360の交換にはCNCパラメータの変更が必要ですか?
対応するファームウェアで 4軸を交換する軸パラメータの変更は通常不要です サーボパラメータとモータータイプの設定は,CNCのSRAMメモリに保存され,モジュールスワップの影響を受けません. 交換機に異なるファームウェアの修正が搭載されている場合,追加的な稼働手順が必要になる可能性があります. インストールする前に,ファームウェアの互換性をサプライヤーに確認してください.
Q4: 異なる軸数を持つA20B-8200型は代替品として使用できますか?
A20B-8200ファミリーには,異なる0i-C構成のための異なる軸容量を持つ伺服制御モジュールが含まれます.異なる軸数を持つモジュールを交換すると制御の軸路由が変更され,CNC軸パラメータの再構成が必要になります.常に4軸の仕様と一致し,A20B-8200-0360の完全な部品番号を確認します.
Q5:A20B-8200-0360はどこから来たの?
FANUC 0i-C CNCのアフターマーケットを通じて,FANUC 0i-Cのセルボモジュール専門家とFANUC CNC部品ディーラーを通じて.完全な部品番号を確認し,サプライヤーのマシンで特定の0i-C修正とファームウェア互換性を確認するように頼む. 設置中にESD安全な操作が必要です.
