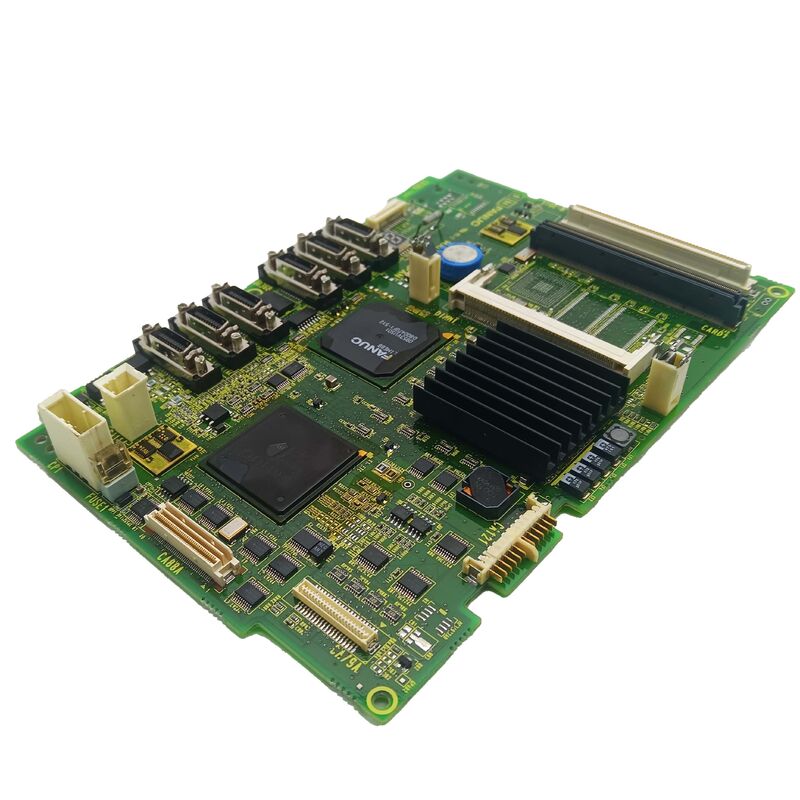

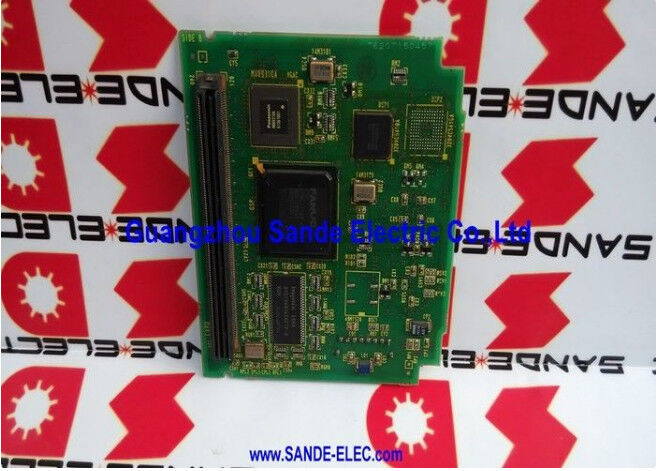

A20B-8200-0011 ファヌックPCBボード A20B82000011 A2OB-82OO-OOII

FANUC A20B-8200-0011 | メインCPUグラフィック表示制御基板 — A20B-8200シリーズ、マスターCNC表示コントローラー、相互参照 A350-8200-T018、日本製造

概要

「グラフィック表示制御PCB」という名称からは役割を過小評価しがちですが、稼働中のCNCマシンにおいて、表示の故障は実質的に操作不能なマシンと同義です。オペレーターは軸位置を確認できず、アラームメッセージを読み取れず、プログラムをナビゲートできず、主軸速度や送りオーバーライドを確認できません。サーボシステムやPMCが完全に機能していても、画面が真っ白または破損したマシンは生産停止となります。A20B-8200-0011は、表示処理チェーンにおけるマスターボードであり、CPU機能（表示データを処理するため）とグラフィック制御機能（下位表示モジュールを連携させるため）の両方を備えています。

以前のFANUC CNC世代では、グラフィック機能は通常、CPU機能を持たない独立した専用グラフィックサブボードで処理されていました。A20B-8200世代は、CPUインテリジェンスをグラフィック表示ボード自体に直接配置し、より統合された表示制御ハードウェアへと移行したFANUCの動きを表しています。

相互参照番号A350-8200-T018は、プライマリのA20B-8200-0011部品番号とともにFANUCの部品ドキュメントに記載されています。これらの2つの番号は同じ物理ボードを指しており、部品カタログで検索する際に相互に交換可能です。

両方の参照番号が利用可能であることは、部品調達を簡素化します。なぜなら、一部のFANUCドキュメントや部品システムは一方の指定を使用し、他方はもう一方を使用するからです。

主な仕様

パラメータ

値

このマスターコントローラーアーキテクチャは実用的な目的を果たします。

CNCのメイン制御プロセッサは、サーボループの管理、補間実行、PMCラダーロジックのスキャン、システムステータスの監視など、多くのタスクを抱えています。すべての表示レンダリングを専用の表示CPUにオフロードすることで、制御プロセッサは表示タスクによって中断されません。

A20B-8200-0011の表示CPUは、メイン制御CPUがビジーかどうかに関係なく、オペレーターの画面を最新データで常に更新し続けるという継続的なタスクを処理します。

このボードが故障した場合、その機能のどちらが最初に故障したかによって結果は異なります。CPU機能が故障した場合、サブグラフィックモジュールにデータが到達せず、完全に真っ白または静止した画面になります。グラフィック制御機能が故障した場合、表示が破損したデータや一部のコンテンツのみを表示する可能性があります。

どの種類の故障が発生したかを知ることは、メンテナンスエンジニアが優先順位を付けるのに役立ちます。完全に真っ白な画面は直接A20B-8200-0011を示しますが、部分的に破損した表示は、このボードまたはサブグラフィックモジュールのいずれかを示している可能性があります。

表示障害診断 — A20B-8200-0011の特定

CNC表示障害の診断には、CNCのメイン制御プロセッサから画面までの信号チェーンをたどる必要があります。

ステップ1:

CNCの他の機能が正常に動作しているか確認します。軸がジョグコマンドに応答する場合（表示が見えなくても）、主軸が始動し、PMCが機械機能を実行している場合、制御側は機能しています — 障害は表示チェーンにあります。

ステップ2: 表示ユニットの電源とバックライト（LCD画面の場合）を確認します。バックライトが暖かくても画面が暗い場合は電源が入っています — 正しいバックライト電源でも画像が表示されない場合は、表示エレクトロニクスまたは表示ボードからの信号が故障しています。

ステップ3: 電源投入時に通常表示されるはずのテスト画面または起動メッセージが表示されない場合、A20B-8200-0011は表示出力を初期化していません。これは、メインCPUグラフィックボードを示唆する可能性が最も高いパターンです。

ステップ4: 一部の画面要素が正しく表示される（例：ソフトキーラベル）が、他の領域が空白または破損している場合、影響を受ける表示領域を処理するサブグラフィックモジュールが、メインCPUグラフィックボードではなく、障害の原因である可能性があります。

表示ボード交換によるデータ損失なしA20B-8200-0011を交換する際の安心できる点の一つは、このボードに機械固有のデータが含まれていないことです。パラメータ、パートプログラム、PMCラダー、ツールオフセットなどは、グラフィック表示制御ボードに保存されていません。

これらのデータはすべて、メインCPUボード上のCNCのFROMおよびSRAMモジュールに格納されており、グラフィックボードの交換には影響されません。

したがって、表示ボードの交換は、利用可能なメンテナンス手順の中で最もクリーンなものの一つです — ボードを物理的に交換し、電源を投入し、表示を確認します。バックアップ、復元、パラメータ検証シーケンスは不要です。画面がCNCのさまざまな表示ページで正しく表示されることを確認するだけです。

よくある質問

Q1: CNCオペレーターパネルの電源投入時に画面が真っ白ですが、機械の軸はキーボードからのジョグ入力に正常に応答します。これはA20B-8200-0011が故障したことを確認しますか？

画面が真っ白でも軸が正常に動作することは、メイン制御ボードの故障ではなく、表示サブシステムの故障を強く支持します。表示ユニット自体に電源が入っているか確認してください（バックライトインジケーターを確認し、アクセス可能であれば表示電源電圧を測定してください）。

表示ユニットに電源が入っているのに画像が表示されない場合は、表示制御ボードが第一の疑いとなります。交換する前に、表示ボードと表示ユニット間のケーブル接続も確認してください — ディスプレイケーブルの緩みは、コストゼロで、故障したディスプレイボードと同じ症状を引き起こします。

Q2: A20B-8200-0011は、隣接するバリアントA20B-8200-0010と交換可能ですか？

これら2つの部品番号は近いですが、A20B-8200ファミリー内の異なるボードバリアントです。異なるCNC構成またはソフトウェアリビジョンレベルに対応している場合があります。

一方を他方に置き換える前に、FANUCの公式相互参照ドキュメントで、-0010と-0011が特定のCNCインストールに対して交換可能としてリストされているか確認してください。互換性のないバリアントを置き換えると、交換用ボードが完全に機能していても、表示初期化の失敗や画面のレンダリングエラーが発生する可能性があります。

Q3: CNCステータス画面は正しく表示されますが、グラフィックツールパスプレビュー機能は完全に空白の領域を示します。これはA20B-8200-0011ですか？

すべての文字モード画面（パラメータ、オフセット、プログラムリスト）が正しい一方で、グラフィックツールパス表示のみが選択的に失敗している場合、CPUは正しく通信していますが、グラフィック出力が失敗しているため、メインCPU機能ではなくグラフィックレンダリング機能を示唆します。

特定の表示アーキテクチャによっては、これはマスターA20B-8200-0011ではなく、サブグラフィックモジュールを示している可能性があります。

サブモジュール交換で障害が解決しない場合でも、A20B-8200-0011を調査する価値はあります。

Q4: 交換後、機械を生産に戻す前にA20B-8200-0011はどのようにテストされますか？

CNCの各表示ページを体系的にナビゲートします：POSITION、PROGRAMME、OFFSET/SETTING、SYSTEMパラメータ、MESSAGE/アラーム履歴、GRAPH（ツールパスシミュレーション）、および機械メーカーのカスタム画面。

各ページが正しくロードされ、データが変更されたときに更新され（パラメータを変更して画面が更新されることを確認）、ページが切り替わるときにスムーズに遷移することを確認します。MDI機能を使用して、キーストロークが画面に表示されることを確認します。

この包括的な画面ナビゲーションチェックに合格したボードは、残存する表示障害がある可能性は低いです。

Q5: 電気的損傷の後、A20B-8200-0011はコンポーネントレベルで修理可能ですか？

コンポーネントレベルの修理は、適切な設備を備えたFANUC専門修理センターで可能です。一般的な故障モードには、電源ICの故障、入力保護コンポーネントの損傷、および場合によってはオシレーターまたはクロック回路の故障が含まれます。

完全に故障した表示CPU ICは、通常、経済的なコストで修理することはできません。部分的な故障 — 一部の表示機能は動作し、他の機能は動作しない — は、交換可能な特定の周辺ICによって引き起こされることがよくあります。

ダウンタイムコストが高い生産クリティカルなマシンでは、元のボードを修理している間に、事前にテストされた交換ユニットを使用することが最も実用的なアプローチです。
