| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-8101-0440 |

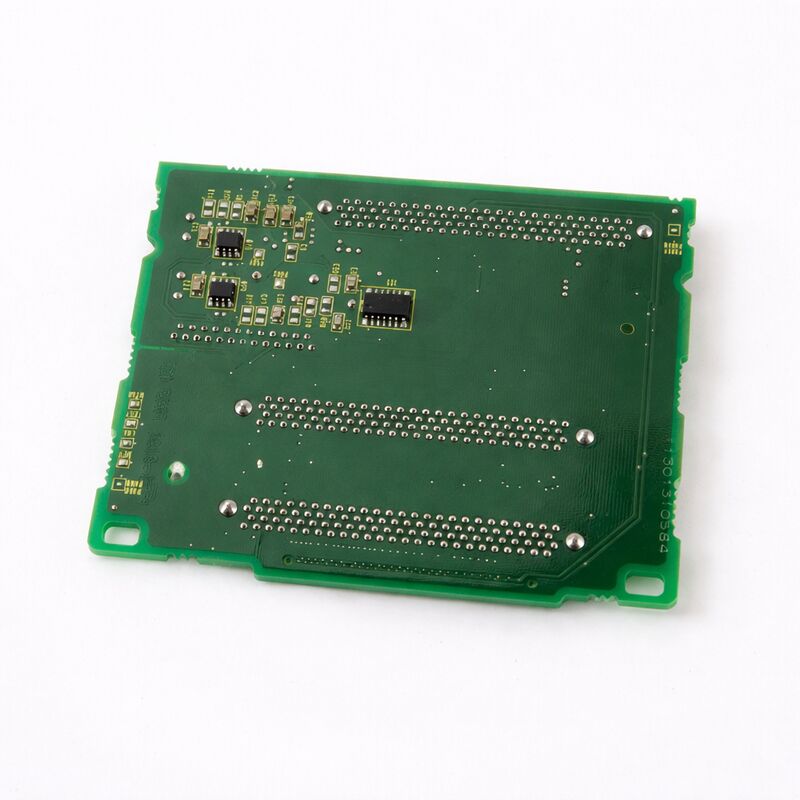

FANUC A20B-8101-0440は、FANUCが製造した中でも最も技術的に優れたボードファミリーの1つであるA20B-8101シリーズに属し、30i/31i/32i CNC世代向けです。これは、航空宇宙部品の5軸同時切削、複合加工機センターでのマルチパス旋削およびフライス加工、光学グレード表面でのナノ補間、トランスファーラインでの同期マルチスピンドル操作など、CNC加工の限界を押し広げる機械向けのボードファミリーです。
CNCが実行するすべての機能は、A20B-8101シリーズのハードウェアを介して実行されます。
メインボードのプロセッサは、補間計算、サーボ通信、スピンドルインターフェイス、PMCラダー実行を同時に処理し、すべてサイクルタイム内で機械を中断なく指令された送り速度で稼働させ続けます。
ボードの通信回路（サーボアンプ用のFSSB、機械I/O用のI/O Link、スピンドルドライブ用のシリアルスピンドルリンク）は、毎ミリ秒、数十件の同時高速データ交換を処理します。
A20B-8101-0440は、このレベルの制御ハードウェアを表しています。
ファミリー内のすべてのボードと同様に、生産機械ツールの要求の厳しい環境で動作します。機械のウォームアップおよびクールダウン時の熱サイクル、機械構造を介して伝達される加工プロセスからの振動、および高出力サーボドライブやスピンドルアンプと共有されるキャビネットの電気環境です。
FANUCは、この環境向けにこれらのボードを設計しています。産業グレードのコンポーネント、EMC耐性に関する慎重なPCBレイアウト、および生産用途の機械的要件に対応するコネクタシステムです。
主な仕様
| 値 | シリーズ |
|---|---|
| A20B-8101 | 互換プラットフォーム |
| FANUC Series 30i/31i/32i-A およびバリアント | カテゴリ |
| メイン / 高機能CNCコントロールPCB | 動作電圧 |
| システム供給（CNCコントロールラック） | 構造 |
| 産業用FR-4 PCB、SMDコンポーネント | インターフェイス |
| FSSB、I/O Link、シリアルスピンドル、ディスプレイ | ステータス |
| 利用可能 — オーバーホール済み、テスト済み | 原産国 |
| 日本 | A20B-8101ファミリーアーキテクチャ |
ファミリー内の最も番号の低いボード（A20B-8101-0010から約-0100まで）は、オプションおよび通信ボードをカバーしています。-0030はFast Ethernetボード、-0050はProfibusマスター、-0100はProfibusスレーブ、-0220はDeviceNetマスター、-0330はDeviceNetスレーブです。
これらは、メインボードの拡張スロットにプラグインして通信機能を追加するオプションボードです。
番号の高いボードには、さまざまな30i/31i/32i-Aハードウェア世代および構成用のメインCPUボードが含まれています。-0360から-0403は、SA（スタンドアロン）および非SAバリアントを含むメインボード範囲をカバーしています。
これらを超えて、-0440以上の範囲のボードは、30i/31i/32i-Aファミリー内の後世代バリアントおよび特殊構成をカバーしています。
ファミリー内のすべてのボードは、同じ設計原則を共有しています。産業用堅牢性、FANUC独自のバスアーキテクチャ、および30i/31i/32i-A CNCソフトウェアとのソフトウェア互換性です。
A20B-8101シリーズボードのメンテナンスの優先事項
作業前のデータ保護。
すべてのSRAMデータ（パラメータ、PMCラダー、プログラム、座標データ）は、メインボードを取り外す前にバックアップする必要があります。FROM/SRAMモジュールはメインボード上にある場合も、別にある場合もありますが、バックアッププロセスは同じです。FANUCブート画面のバックアップ機能またはPCへのDNC転送を使用します。
モジュール管理。
元のボードにインストールされたプラグインモジュール（CPUカード、サーボ制御カード、メモリモジュール）は、交換ボードに転送されます。各モジュールは完全に装着されている必要があります。不完全な装着は、メインボードの故障を模倣する障害パターンを引き起こします。接続の整合性。
再インストール後、すべてのケーブルが完全に接続されていることを確認します。FSSB光ファイバーコネクタは特に重要です。接続されているように見えても完全にロックされていないファイバーは、ファイバーが動いたことを知らないと診断が難しい間欠的なサーボ通信エラーを引き起こします。体系的な検証。
データ復元と電源投入後、すべてのCNCディスプレイ画面をナビゲートし、機械I/Oテストを通じてPMC動作を確認し、サーボ軸の準備完了を確認し、生産リリース前に既知のプログラムでテストサイクルを実行します。よくある質問
機械の電気図面または既存のメインボードのラベルと部品番号をクロスリファレンスします。FANUCメインボードには、ボード自体に部品番号が印刷されており、多くの場合、ハードウェアリビジョンを示す接尾辞が付いています。
注文する交換品と一致するボードの部品番号（接尾辞を含む）を確認します。機械の元の部品番号が入手できなくなった場合は、FANUC専門の部品サプライヤーに連絡して、現在利用可能などのボードが互換性のある交換品であるかを確認してください。
Q2: A20B-8101-0440をインストールした後、CNCは起動しますが、サーボ軸にアラーム401（サーボ準備オフ）が表示されます。これは何を意味しますか？
ボード交換後の起動時のアラーム401（VRDY OFF）は、通常、メインボードとFSSBチェーンの最初のサーボアンプ間のFSSB光ファイバー接続が確立されていないことを示します。ボード上のCOP10Aコネクタを確認してください。光ファイバーケーブルが完全に挿入され、ラッチされていることを確認します。
また、CNCがFSSB通信を試みる前に、サーボアンプに電源が入っている（24V制御電源が供給されている）ことを確認してください。
FSSBトポロジーに複数のアンプがある場合、CNCはそれぞれに順番に通信する必要があります。1つのアンプでの障害は、下流のチェーンを断ち切ります。
Q3: 機械にはPC機能オプション（WindowsベースのオープンCNC）があります。A20B-8101-0440はこれをサポートしていますか？
30i/31i/32i-A世代のPC機能は、特定のメインボードバリアントに関連付けられています。PC機能ボードには、標準のCNCメインボード機能に加えて、組み込みPCサブシステム（プロセッサ、メモリ、PC側インターフェイス）が含まれています。
標準（非PC）ボードにはこのサブシステムがありません。注文する前に、機械の元の構成にPC機能が含まれていたかどうかを確認してください。これにより、必要なボードバリアントが決まります。PC機能ボードの代わりに非PCボードを使用しても（またはその逆）、正しく機能しません。
Q4: 専門の修理センターは、A20B-8101シリーズボードを交換するのではなく、オーバーホールできますか？
はい。FANUC専門の修理センターは、A20B-8101シリーズボードを定期的にオーバーホールしています。電解コンデンサ、損傷したコネクタ、故障したICを交換し、専用のFANUCコントローラーテストリグでテストしています。
A20B-8101-0440の交換費用が高い施設では、資格のあるセンターからのテスト済みオーバーホールが最も費用対効果の高いオプションとなることがよくあります。
修理センターが、単にFANUC PCB全般ではなく、特にA20B-8101シリーズボードに関する文書化された経験を持っていることを確認してください。ハイエンドCNCボードアーキテクチャは、より単純なFANUCボード世代とは大きく異なります。
Q5: メインボード交換後、CNCに「SRVO-062 BZAL」アラームが表示されます。何が起こっていますか？
BZALはバッテリーゼロアラームです。CNCのSRAMデータのバックアップバッテリーが切断されたか故障しており、SRAMの内容が失われたか破損している可能性があります。このアラームは、SRAMをバックアップから復元する前にボード交換中にバッテリーが切断された場合に一般的に発生します。
ボードを取り外す前にSRAMデータがバックアップされていた場合は、ブート画面からバックアップメディアから復元してください。
バッテリーを新しいユニットに交換してください。バックアップが取られていない場合は、すべての機械パラメータを手動で再入力する必要があります。これは時間のかかるプロセスであり、ボード作業前のSRAMバックアップが必須である理由を強調しています。
