| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-8101-0401 |

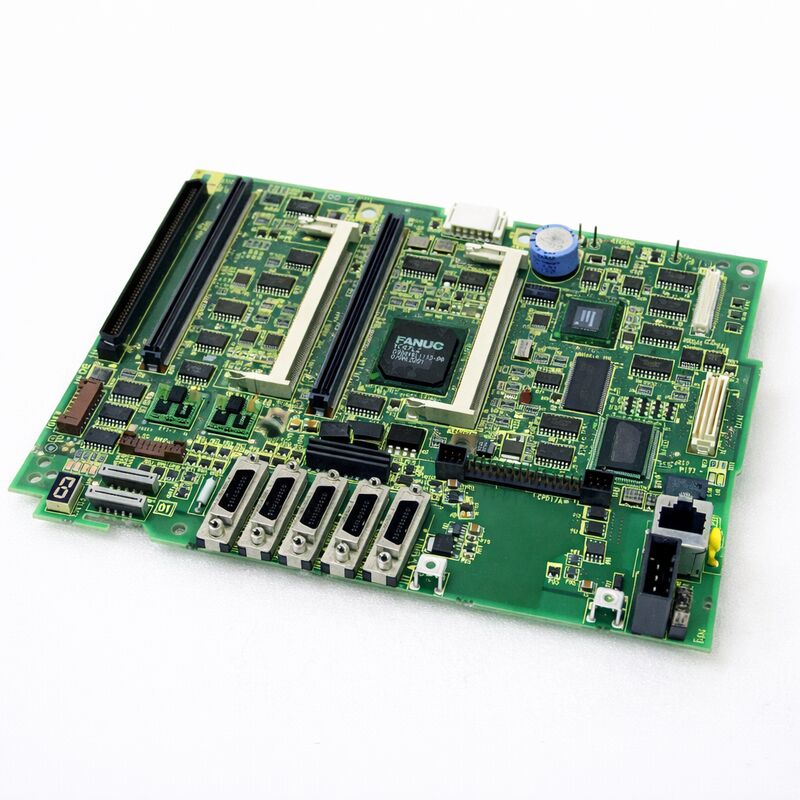

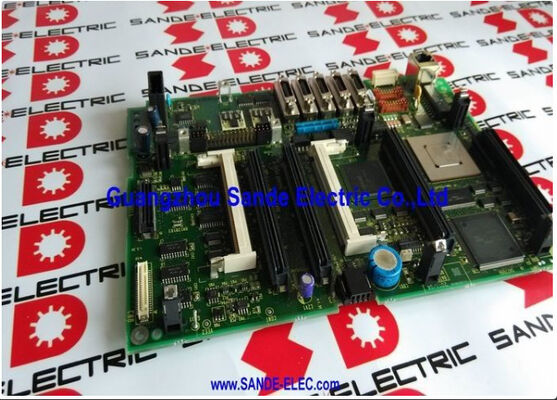

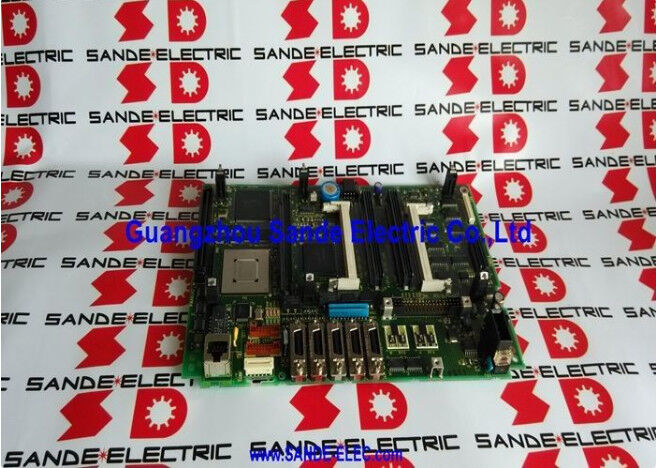

FANUC A20B-8101-0401は、FANUCの最も高性能なCNC世代のマスターボードです。Series 30i/31i/32i-Aは、FANUCのiシリーズのハイパフォーマンス層を表しており、複雑なマルチパス、マルチ軸マシン用に構築されたコントローラーです。5軸マシニングセンタ。複合ターニングセンタ。歯車研削盤。マルチパレットFMSライン。これらは30i/31i/32iファミリーが活躍するマシンです。
A5という名称は、Series 30i/31i/32i-Aの製品ライフサイクル内でのこのボードのハードウェアリビジョンを示しています。
これは以前のメインボードバリアントの後継であり、以前のバージョンのフィールド展開中に蓄積された信頼性および互換性の要件に対応するためのFANUCのハードウェアアップデートを組み込んでいます。
FANUCがA5のような更新されたメインボードバリアントをリリースする場合、それは通常、すべての以前のバリアントの交換品となります。そのため、A20B-8101-0401は、その正確なハードウェア世代の同等品交換としてだけでなく、30i/31i/32i-Aファミリーの以前のメインボードバージョンの適切な交換品としても機能します。
「PC機能なし」という仕様は、調達における重要な詳細です。
30i/31i/32iシリーズは、標準（統合PCなし）と統合PC機能付きの2つの構成で提供されていました。
PC機能バリアントは、同じメインボード上でWindowsベースの組み込みPCを実行し、FANUCのオープンCNC機能、カスタムHMI開発、およびPCベースのアプリケーションソフトウェアを可能にします。
A20B-8101-0401は非PCバリアントです。PC機能メインボードとは互換性がありません。ハードウェア、コネクタ、およびソフトウェア構成は両者で異なります。
主な仕様
| 値 | 互換性のあるCNC |
|---|---|
| FANUC Series 30i-A, 31i-A, 32i-A (30i-TA, 30i-MA) | PC機能 |
| なし | 取り付け場所 |
| LCD/MDIユニット（オペレータパネル） | 対応電源ユニット |
| A20B-8101-0010 | ハードウェアリビジョン |
| A5 | モジュールインターフェース |
| FSSB, シリアルスピンドル, I/Oリンク | プラグインモジュール |
| CPUカード, FROM/SRAM, 軸制御カード | 交換前のステップ |
| SRAMデータバックアップ必須 | ステータス |
| 利用可能 — 中古整備済み、テスト済み | 原産国 |
| 日本 | LCD/MDIマウント — なぜ重要なのか |
この統合により、キャビネットのフットプリントが縮小され、配線が簡素化されますが、メンテナンス手順が変更されます。
A20B-8101-0401にアクセスするには、オペレータパネルを開くか、LCD/MDIユニットをマシンから取り外す必要があります。
ボードはパネルの背面からアクセスできます。これは、コントロールキャビネット全体を分解することなく、マシン上で交換が可能な場合が多いことを意味します。
ただし、LCD/MDIユニットのマウント場所（マシンの上部にある場合もあれば、ペンダントにある場合もあります）によっては、マシン設計によってアクセス条件が大きく異なります。
開始前にアクセスを計画してください。必要な工具を確認してください。交換用ボードがテスト済みで準備ができていることを確認してください。
SRAMのバックアップとリストアは、手順の中で最も時間のかかる部分です。アクセスが確立されれば、物理的なボード交換自体は簡単です。
SRAMデータ — 重要なバックアップステップ
これには、CNCパラメータ、PMC（プログラマブルマシンコントローラー）ラダープログラム、工具オフセットデータ、ワーク座標系、および保存されたパートプログラムが含まれます。
これらのデータはメインボード自体にはなく、FROM/SRAMモジュール上にあります。
ただし、一部のコントローラー構成では、ボード交換中に慎重に管理する必要があるブート関連データをSRAMに保存しています。FANUCのメンテナンスガイダンスは明確です。
開始前にすべてのSRAMデータをバックアップしてください。FANUCのブート画面バックアップ機能、DNC転送、またはFANUCメモリカードを使用して、完全なデータセットを取得してください。ボード交換後、通常の操作を試みる前にSRAMデータをリストアしてください。
このステップをスキップすると、マシンが実行できなくなる状況が発生します。パラメータはデフォルト値になり、PMCは実行するラダーがなくなり、パートプログラムが失われます。
これからの復旧は可能ですが、時間がかかります。作業開始前の5分間のバックアップは、後で数時間かかる可能性のある再入力を節約します。
よくある質問
起動時のSRアラームは通常、ボード交換後にSRAMデータが正しくリストアされなかったことを示します。SRAMバックアップが完全にロードされたか確認してください。バックアッププロセスが中断されたか、間違ったデータファイルが使用された場合、CNCは破損または不完全なパラメータデータで起動します。
FANUCのブートメニューを使用して、バックアップメディアからSRAMイメージを再ロードしてください。交換前にバックアップが取られていない場合は、FANUCまたは認定エンジニアに連絡してください。デフォルトパラメータの復旧は可能ですが、すべてのマシン固有の値を手動で慎重に再入力する必要があります。
Q2: A20B-8101-0401は、Series 30i/31i-A CNCの以前のA20B-8101-0400メインボードを置き換えることができますか？
はい。-0401（A5リビジョン）は、30i/31i/32i-A非PCファミリーの-0400およびそれ以前のメインボードバリアントの更新された交換品です。
FANUCは新しいハードウェアリビジョンを、先行するすべてのバリアントの交換品として指定しているため、-0401は以前の非PCメインボードを使用していた30i/31i/32i-Aマシンに適切です。
注文する前に、マシンが非PC構成を使用していることを確認してください。PC機能ボードバリアントは異なる部品番号を持ち、互換性がありません。
Q3: マシンは15インチカラーLCDパネルを使用しています。A20B-8101-0401はこのディスプレイをサポートしていますか？
A20B-8101-0401メインボードは、LCD/MDIアセンブリに統合されたディスプレイインターフェースを介してLCDユニットに接続されます。
ディスプレイサイズとのボードの互換性は、通常、メインボード単独ではなく、CNCシステム全体の構成によって決まります。
元のメインボードが15インチカラーパネルで機能した場合、A20B-8101-0401との直接交換でもそのパネルで機能します。
不明な場合は、交換用ボードと取り付けられているLCDユニット間のディスプレイインターフェース仕様が一致するかどうかを確認してください。
Q4: 完全なA20B-8101-0401交換手順は通常どのくらい時間がかかりますか？
30i/31i/32i-Aハードウェアに慣れた技術者にとって、完全な手順（SRAMバックアップ、物理ボード交換、SRAMリストア、機能検証）は通常2〜4時間かかります。物理的な交換自体は、パネルへのアクセスに応じて30〜60分かかります。
SRAMのバックアップとリストア（検証を含む）が、残りの時間の大部分を占めます。
慣れないマシン構成での初めての手順は時間がかかります。特定の機械のFANUCメンテナンスマニュアルを開いて利用できるようにしておくと、プロセスが大幅にスピードアップします。
Q5: 新しいA20B-8101-0401を取り付けた後、電源投入時にCNCが「SYSTEM ALARM」を生成します。ディスプレイにエラーコードが表示されます。これはどのように調査すべきですか？
ボード取り付け直後のシステムアラームは、通常、次の3つのうちのいずれかを示します。SRAMデータのリストアが不完全、ハードウェア構成の不一致（CPUカードまたはFROM/SRAMモジュールが正しく挿入されていないなど）、または物理的な接続の問題（再取り付け中にケーブルが完全に再接続されていない）。
まずすべてのモジュールの挿入を確認してください。各プラグインモジュールをコネクタにしっかりと押し込みます。すべてのケーブルが再接続されていることを確認します。次に、ブートメニューからSRAMリストアを試みます。
これらのチェックの後もアラームが続く場合は、特定のエラーコードを記録し、FANUC Series 30i/31i/32i-Aメンテナンスマニュアル（B-63945EN）で参照してください。
