| パラメータ | 値 |
|---|---|
| 対応CNC | FANUC 310i-SA (31i-A5), 320i-SA (32i-A) |
| 構成タイプ | スタンドアロン (PANEL i — セパレートコントロールキャビネット) |
| ハードウェア世代 | G5 |
| シリーズファミリー | A20B-8101 |
| 対応電源ユニット | A20B-8101-0010シリーズ |
| SRAMバックアップ | 交換前に必要 |
| ステータス | 利用可能 — 中古、テスト済み |
| 原産国 | 日本 |

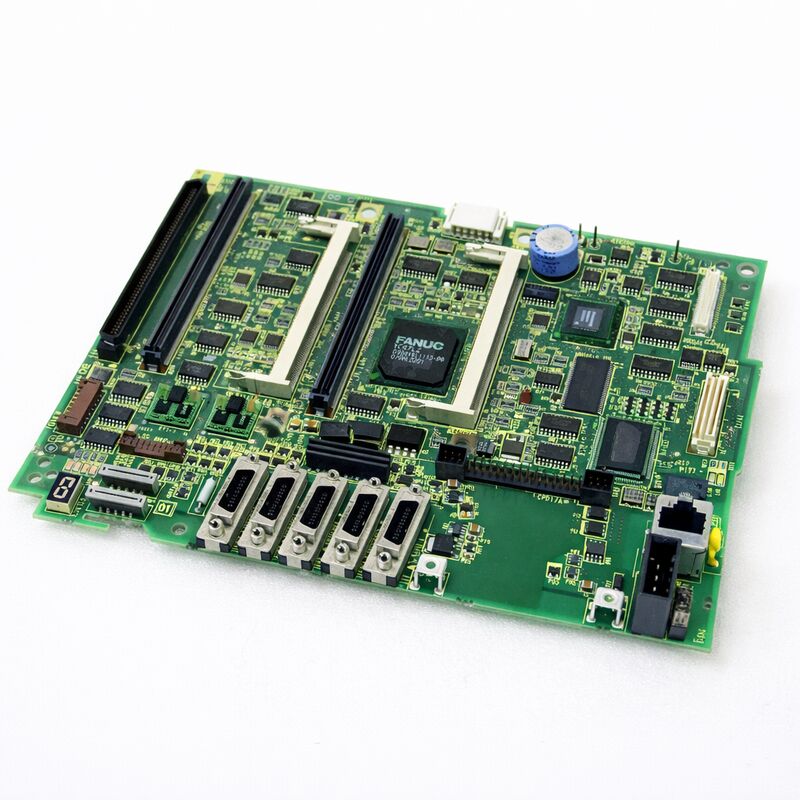

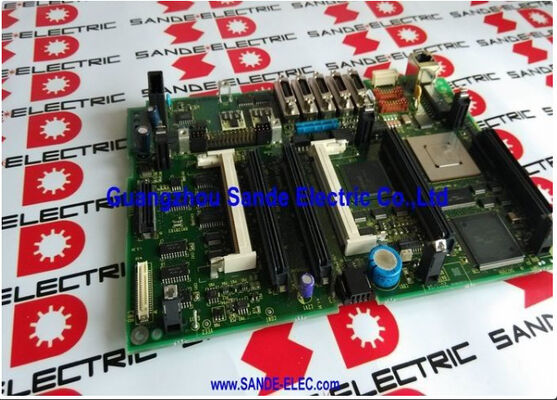

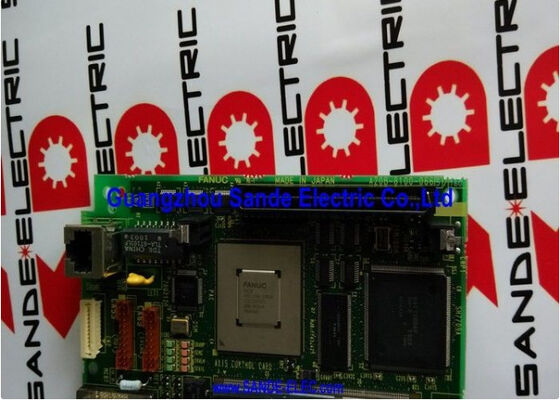

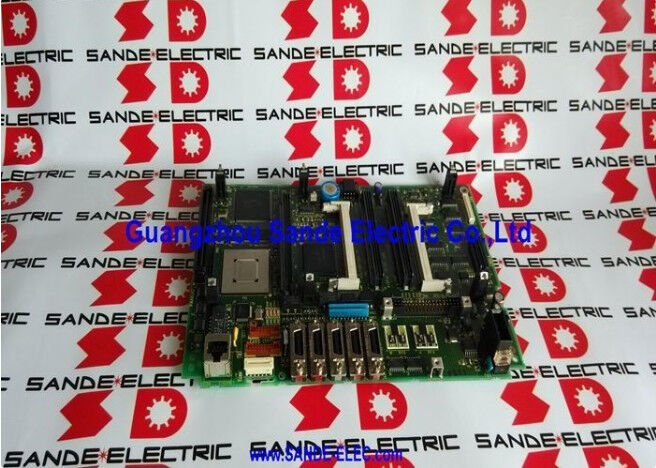

FANUC A20B-8101-0375 は、310i-SA および 320i-SA コントローラー用の G5 世代マスターボードです。これらは、FANUC のハイエンド i シリーズファミリーのスタンドアロンタイプバリアントです。LCDマウントタイプの31i/32i-Aと同じ演算能力を持ちますが、制御電子機器がオペレーターパネルの後ろではなく、専用のラックキャビネットに収められた構成になっています。スタンドアロンアーキテクチャは、大型工作機械に適しています。ヘビーデューティマシニングセンター、歯車切削盤、マルチパレット自動化ラインでは、制御キャビネットがオペレーター位置から離れた場所に設置されることが多く、クーラント、振動、パネルマウントの物理的制約から離れています。
310i-SA / 320i-SA は、メインボードとすべての関連電子機器をそのリモートキャビネットに配置し、光ファイバーリンクを介して PANEL i ディスプレイと MDI ユニットに接続します。
G5 指定は、ハードウェア改訂ステップを示します。FANUC は、コンポーネントの改善や信頼性アップデートにより新しいPCB設計が正当化される場合に、新しいボード世代をリリースします。
G5 は、310i-SA / 320i-SA ファミリーの以前の世代に取って代わります。実際には、G5 ボードは前世代と同じ機能を実行し、同じ CNC ファミリーの以前の世代のメインボードの交換品として機能します。
スタンドアロン vs LCDマウントアーキテクチャ
SA (スタンドアロン) アーキテクチャを理解することは、このボードが A20B-8101-0401 のような LCD マウントタイプのメインボードと異なる点を明確にするのに役立ちます。
制御電子機器とディスプレイは、機械のオペレーター駅で物理的に統合されています。これはコンパクトで、小型機械に適しています。
スタンドアロン (SA / PANEL i) タイプでは、メインボードは別の制御ラックに配置されます。
PANEL i ディスプレイと MDI キーボードはオペレーター駅にありますが、ディスプレイと入力電子機器のみを含み、高速光ファイバーケーブルを介してリモートメインボードに接続されます。
この分離は以下を提供します:
制御電子機器と加工環境との完全な物理的隔離
オペレーターにとって最適な位置にオペレーターパネルを配置する自由
FANUC のハードウェア改訂番号 (G1, G3, G5…) は、同じ機能設計に対する段階的なハードウェア改善を追跡します。改訂間では、FANUC は通常、コンポーネント仕様を更新し、新しい IC に移行し、熱管理を改善し、フィールドで特定された軽微な問題を修正します。
メンテナンスの観点から、G5 は 310i-SA / 320i-SA ファミリーの以前のハードウェア世代の適切な交換品です。
交換品を注文する際、G5 (A20B-8101-0375) を指定することで、現在の FANUC 部品サポートとの互換性が保証されます。以前の世代は入手できなくなる可能性があり、G5 はクロス世代の交換品として機能するように設計されています。
交換手順の概要
スタンドアロン 310i-SA / 320i-SA システムで A20B-8101-0375 を交換するには、スタンドアロンキャビネットのレイアウトに細心の注意を払う必要があります:
ボードに触れる前に、CNC ブート画面から完全な SRAM バックアップを実行します。FANUC メモリカードまたは RS-232C 経由で PC に保存します。すべてのプログラム、パラメータ、PMC データをキャプチャします。
ステップ 2 — 電源の隔離。機械を完全にシャットダウンします。制御ラックの DC バスが放電したことを確認します。制御キャビネットの電源を切り、ロックアウトします。
ステップ 3 — ケーブルのドキュメント化。スタンドアロンキャビネットでは、LCD マウント構成よりも多くのケーブルがメインボードに接続されます。切断する前に、すべてのケーブル接続を写真に撮ります。各ケーブルにラベルを付けます。
ステップ 4 — ボードの交換。元のボードからプラグインモジュール (CPU カード、メモリモジュール、サーボ制御カード) を取り外し、交換ボードに転送します。各モジュールを慎重にセットします。
ステップ 5 — 再接続。ステップ 3 のドキュメントに従って、すべてのケーブルを再接続します。光ファイバー PANEL i リンクを再接続します。
ステップ 6 — SRAM の復元。ブートモードで電源を入れます。SRAM バックアップをロードします。通常の操作に入る前に、すべてのデータが正しくロードされたことを確認します。
よくある質問Q1: A20B-8101-0375 を交換した後、310i-SA コントローラーに「9001」システムアラームが表示されます。原因は何ですか?
まず、すべてのプラグインモジュールが正しくセットされていることを確認します。部分的に挿入されたサーボカードまたは CPU カードは構成アラームを引き起こします。次に、ブートモードから SRAM の復元を再試行します。
アラームが続く場合は、ボードの改訂で G5 ハードウェアを正しく認識するために特定のソフトウェアパラメータが必要になる場合があります。FANUC のメンテナンスマニュアルを参照するか、FANUC サービスに連絡して、特定のボード初期化手順を確認してください。
Q2: G5 ボード (A20B-8101-0375) は、同じ機械の G3 ボード (A20B-8101-0373) を置き換えることができますか?
はい。G5 は、310i-SA / 320i-SA ファミリーの以前の世代のメインボードの FANUC が意図した交換品です。
ハードウェア世代は CNC ソフトウェアの動作を変更しません。元の G3 ボード (CPU カード、サーボカード、メモリモジュール) のすべてのプラグインモジュールは G5 ボードに転送され、引き続き正常に動作します。
SRAM データバックアップと復元手順は、インストールされているハードウェア世代に関係なく同じです。
Q3: スタンドアロンキャビネットのメインボードを交換した後、PANEL i ディスプレイに「リンクエラー」が表示されます。何をチェックすべきですか?
メインボード交換後の PANEL i リンクエラーは、スタンドアロンキャビネットと PANEL i ディスプレイユニット間の光ファイバーケーブル接続にほぼ常に起因します。ボード交換中に、光ファイバーコネクタがずれたり、ケーブルが強く引っ張られたりした可能性があります。
各光ファイバーケーブルの両端を確認します。メインボードの COP コネクタと PANEL i ユニットの受信コネクタです。
汚染が見られる場合は、糸くずの出ないワイプで光ファイバーの端を清掃してください。
しっかりと再接続し、リンクステータスインジケーター (装備されている場合) が正常であることを確認します。
Q4: スタンドアロンタイプの 310i-SA は、メンテナンス目的でネットワーク接続された (Panel i) ディスプレイユニットとどのように異なりますか?
スタンドアロンキャビネットのメインボード (A20B-8101-0375) は、すべての CNC 処理を生成します。オペレーター駅の PANEL i ディスプレイユニットには、ディスプレイ電子機器と MDI キーボードのみが含まれており、独自の CNC 処理能力はありません。
メンテナンスの場合、これは、処理がリモートで行われているにもかかわらず、すべての診断データ (アラームログ、パラメータ読み出し、ラダー監視) が PANEL i ディスプレイを介して利用可能であることを意味します。
ディスプレイに画像が表示されない場合、障害は光ファイバーリンク、PANEL i ディスプレイユニット自体、またはメインボードのディスプレイ出力回路にある可能性があります。
Q5: メインボードと同時に SRAM バッテリーを交換すべきですか?
機械の SRAM バックアップバッテリーが 2 年以上経過している場合、またはボードの故障前にバッテリーアラームがアクティブだった場合は、メインボード交換中にバッテリーを交換してください。SRAM バックアップバッテリーは、コントローラーの電源がオフのときに機械データを保持します (パラメータ、PMC ラダー、プログラム)。
新しいメインボードを取り付けた後、バックアップメディアから SRAM データをロードします。
確認後、新しいバッテリーを取り付けることで、将来の電源オフ期間中にデータが確実に維持されます。
SRAM データを失わないように、常に CNC の電源が入った状態でバッテリーを交換してください。
