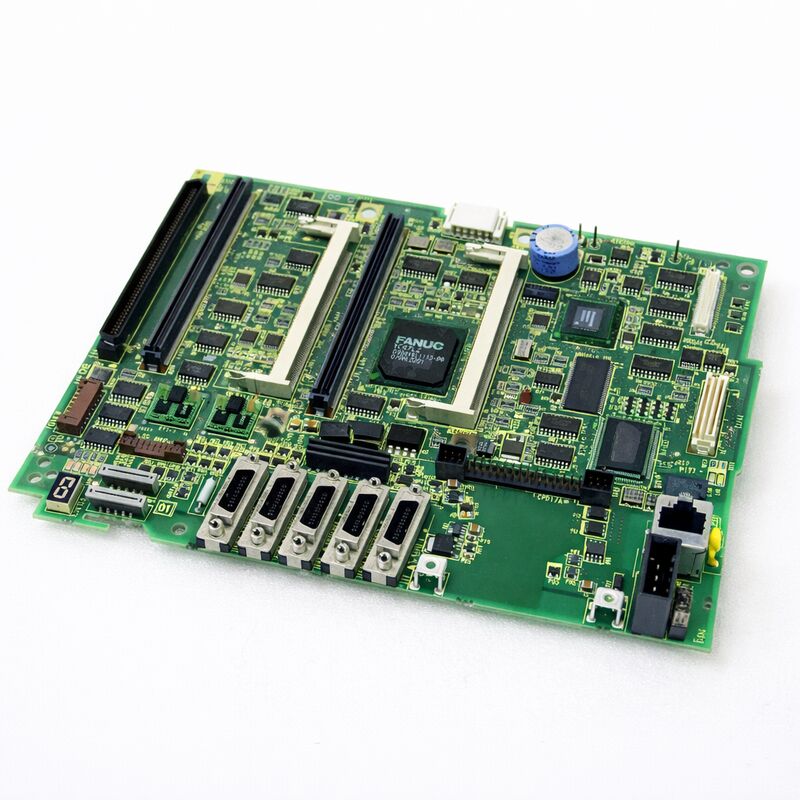

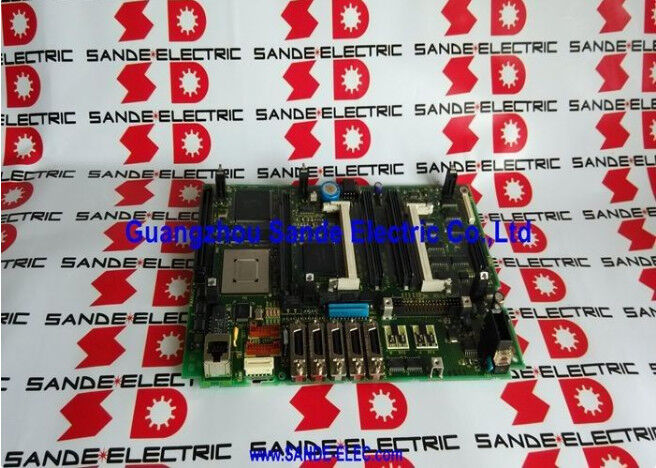

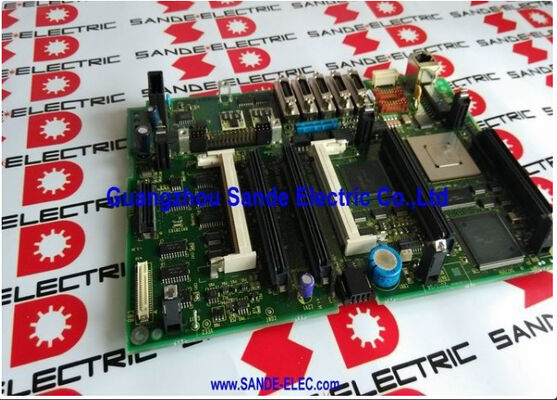

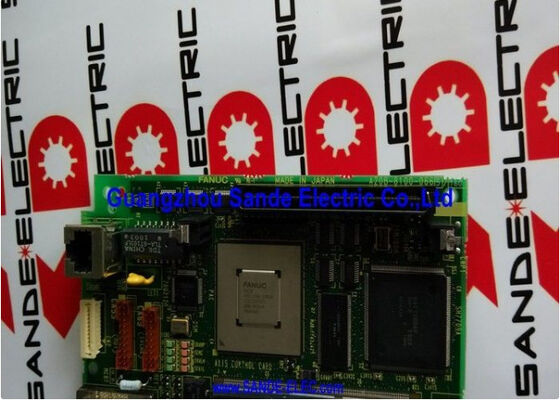

FANUC A20B-8101-0374 -- メインPCB -- A20B-8101 高級CNCコントローラシリーズ
についてFANUC A20B-8101-0374A20B-8101ボードファミリーに属します FANUCの主要PCBシリーズで 高性能シリーズ30i/31i/32i CNC世代ですこのファミリーは,iシリーズ時代に生産された最も優れたFANUC CNCコントローラのための制御ハードウェアをカバーしています..
シンプルなCNC世代ができない作業を処理します 5軸同時インターポレーション 各経路で独立したプログラム実行で 多経路操作高速ナノインターポレーション,表面仕上げの重要な部品複合機械のターニング,フレーシング,磨き作業の複雑な同期化
基本規格
| パラメータ |
価値 |
| シリーズ |
A20B-8101 |
| 互換性のあるCNCプラットフォーム |
FANUCシリーズ30i/31i/32i-Aおよび変種 |
| 機能 |
メイン/高機能制御PCB |
| 稼働電圧 |
システムで供給される内部 (CNCラック) |
| 建設 |
産業用 FR-4‐SMD コンポーネント |
| インターフェース |
FSSB シリアル スピンドル I/O リンク ディスプレイ |
| ステータス |
入手可能 -- 改装済み,テスト済み |
| 原産地 |
日本 |
30i/31i/32i-A プラットフォーム -- 制御委員会が支持するもの
シリーズ30i/31i/32i-AのCNC世代は,FANUCの機械ツールのCNCラインナップの最上位に位置しています.このプラットフォームが制御するものを理解することは,メイン制御ボードがなぜ重要なのか説明するのに役立ちます.
- 多経路加工:30i/31i/32i-Aは,複数の独立したプログラム経路を同時に実行することをサポートする.各経路は独自の軸とスピンドルを制御する.
- 高軸数:単一の30i/31i/32i-ACNCは,すべての経路で最大40軸を制御することができ,一部の構成では最大20のサーボ軸と4つのスピンドルがあります.
- 高速インターポレーション:ナノインターポレーション機能は,非常に高速なサイクル時間を要求する微米未満の解像度でインターポレーションコマンドを処理する.
- 5軸同時制御:ツールセンターポイント制御,傾斜作業平面機能,同時5軸インターポレーションは全て制御ボードのプロセッサを通過します.
A20B-8101 シリーズ板の保守に関する考慮事項
高級CNCのメイン制御ボードの交換は,周辺機器やオプションボードの交換よりも準備が要る:
- データのバックアップは必須ですボードを外す前に,すべての機械特有のデータが記録されなければならない.
- モジュールの座席問題:プラグインモジュールは,再設置後,完全かつ正しく座っている必要があります.
- 確認の順序:交換後,CNCパラメータ,PMC梯子の実行,軸の準備,スピンドルの準備,および完全なプログラム実行を体系的に確認する.
よく 聞かれる 質問
Q1: シリーズ30iのCNCは起動するが,すぐに"9001"または同様のシステム構成アラームが表示されます. A20B-8101-0374は欠陥ですか?
板の交換後最初の起動時にシステム構成アラームは,通常,CNCのソフトウェアが交換板のハードウェア構成を認識できないことを示します.SRAM データが正しく読み込まれていることを確認するSRAMが正しく読み込まれ,アラームが続く場合,ボード変異はソフトウェアパラメータの調整を必要とし,または正しいハードウェアの修正ではない可能性があります.
Q2:A20B-8101ファミリーのオプションボードは,異なる30i/31i/32iマシン構成で互換的に使用できますか?
A20B-8101ファミリーのオプションボードは,同じ通信プロトコルがインストールされ,CNCソフトウェアがそのオプションをサポートする条件で,一般的に30i/31i/32i-Aシステムに互換性がある.しかしオプションボードでは,対応するソフトウェアオプションがCNCに登録される必要があります.
Q3: 中古市場で入手可能なA20B-8101シリーズボードには,時には異なる後尾文字があります.これは互換性に影響しますか?
FANUCの部品番号の後置き文字は,通常,ハードウェアの修正レベルを表す.ほとんどの場合,より高い修正後置き文字は,バックコンパクトである.しかし,部品サプライヤーと確認して,提供されている特定の後尾が対象マシンのメインボード構成と互換性があるか.
Q4:A20B-8101-0374は,備品として保管されている場合,どのように輸送および保管されるべきですか?
原装の抗静止包装物 または 乾燥剤 を 付いた 同等の ESD 安全な袋 に 保存 し,湿度,高温,直接 日光 の 場所 から 遠ざけ て ください.このボードには,静電放電に敏感な細音SMDコンポーネントとCMOS論理が含まれています..
Q5: 板の交換とデータの復元が成功した後,CNCは動作しますが,高速横断中にエラーアラームを表示する軸が1つあります. 交換板は正しくインストールされましたか?
メインボードの交換後,単軸のエラーアラームが発生すると,メインボードの故障ではなく,サーボパラメータの問題を示すことが多い.機械の文書化されたベースラインに対して影響軸のサーボパラメータ値をチェック. パラメータが正しければ, 影響を受けたアンプのためのFSSB光ファイバー接続を検査します.
