| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-8101-0160 |

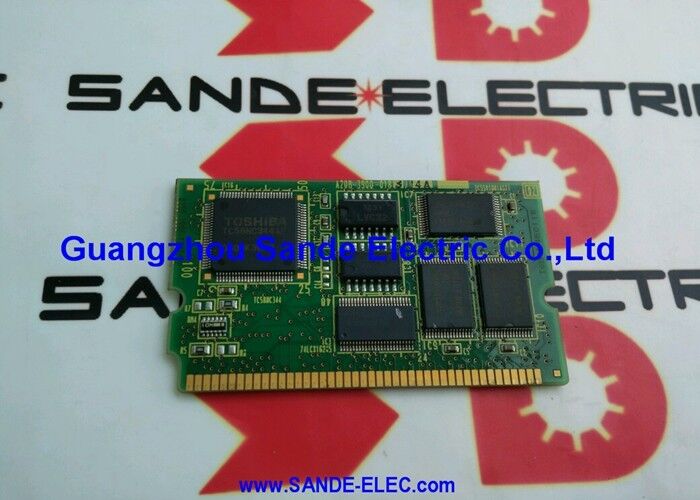

部品番号:A20B-8101-0160
製造者:FANUC株式会社 (日本)
製品カテゴリー:PCB PC側 HSSB インターフェースボード (高速シリアルバス)
シリーズ:A20B-8101 FANUC iシリーズPCインターフェイスPCBファミリー
についてFANUC A20B-8101-0160is the PC-side component of FANUC's High-Speed Serial Bus (HSSB) link — the board that installs in a personal computer's expansion slot to connect that PC directly to a FANUC i-series CNC controller via optical fibre cable.
HSSBペアの半分が コンピュータのものであって CNCのものではありません
HSSBは,FANUCが1990年代後半に,CNCマシンがPCベースのアプリケーションから恩恵を受け始めたときに発生した特定の問題に対する独自のソリューションでした.FANUC CNC コントローラーと近くのホストパーソナルコンピュータの間のノイズインミュネーション通信リンク.
標準的なシリアル接続 (RS-232C) は遅すぎたし,機械駆動からの電磁干渉に敏感すぎた.
イーサネットは利用可能でしたが,遅延とプロトコルオーバーヘッドをもたらし,CNCの内部データへの迅速で決定的なアクセスを要求するアプリケーションに不適切になりました.
HSSBは両方の問題を解決しました.
光ファイバーの物理媒体は電磁気受容性を完全に排除します 電気騒音によって光信号は誘発できません ケーブルがサーボアンプにどれだけ近づいてもスピンドルドライブ電源コンタクター
独自の高速シリアルプロトコルは,RS-232Cよりも高速なデータ処理量と,直接CNCメモリアクセスのためにEthernetよりも低レイテンシーを提供します.
プログラム,パラメータ,現在の位置,スピンドル速度,PMC データ ◎ リアルタイムモニタリングアプリケーションをサポートするのに十分な速度でコンピュータから操作する操作者ガイド画面,大型ファイル転送.
| パラメータ | 価値 |
|---|---|
| 板の種類 | PC側 HSSB インターフェース (PC 拡張スロットにインストール) |
| 互換性のあるCNC | FANUCシリーズ 16i/18i/21i, 160i/180i/210i, 150i, パワーメイトi-D/H |
| 物理的な介質 | 光ファイバー (COP7コネクター) |
| CNC側インターフェース | CNC HSSB インターフェースボード (CNC側) |
| 推奨するケーブル | FANUC光ファイバーケーブル A66L-6001-0026シリーズ |
| 動作温度 | 0°Cから+55°C |
| シリーズ | A20B-8101 |
| ステータス | 入手可能 改装済み 試験済み |
| 原産地 | 日本 |
HSSBリンクには常に2つのボードが必要です.CNCに1つ,PCに1つ.A20B-8101-0160はPCサイドボードです.
CNC側ボード (A20B-8100またはA20B-8001シリーズ別々の部品) は,CNCの基本ユニットのオプションスロットに設置されます.
CNCサイドボード:CNCの内部F-BUSに接続して COP7の光ファイバーポートを供給しますHSSB リンクは,PC が FANUC CNC スクリーンディスプレイ 機能ドライバを通じてアクセスできる共有メモリ領域を作成します..

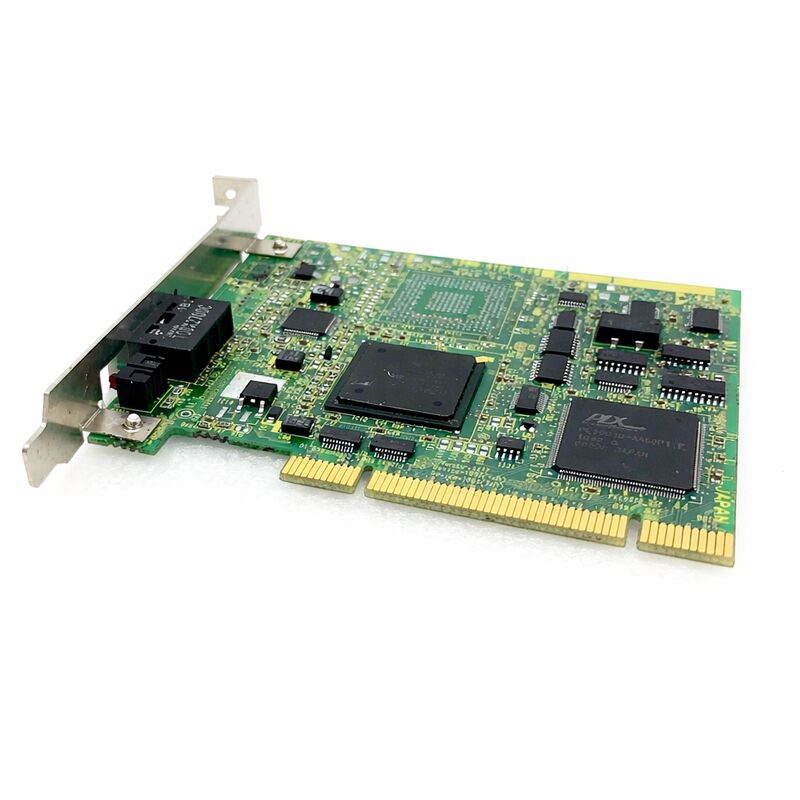

PCサイドボード (A20B-8101-0160):PCの拡張スロットにインストールします.PC側で対応するCOP7光ファイバーポートを提供します.FANUCのHSSBドライバ (PCのWindowsオペレーティングシステムにインストール) はこのボードを通じてCNCと通信します.
FANUC FOCAS ライブラリを使用して作成されたアプリケーションは,ドライバーを通じてCNCにアクセスします.
光ファイバーケーブルが COP7の 2つのポートをつなげます
ケーブルはPCからCNCへ,通常はPCパネルまたは機械キャビネット内の産業用コンピュータから,ケーブルチャネルを通って,CNC制御ユニットのオプションスロット位置まで走ります.最大ケーブル長さは,使用された特定の光ファイバーケーブルモデルに依存する..
A20B-8101-0160には次のことが求められます
PC拡張スロットボードは,特定のボード変種に応じて,ISAまたはPCI拡張スロットにインストールされます.PCには自由な互換スロットが必要です.機械キャビネットに統合された産業用パネルPCは,このボードの共通のホストです必要な拡張スロットと 機械ツールのキャビネットに閉じ込められたボードに必要な産業用作業環境です
FANUC HSSBのドライバーパソコンのWindowsオペレーティングシステムのドライバがインストールされている必要があります.
このドライバは,Windows デバイスマネージャで HSSB デバイスとして表示されます. FANUC HSSB ドライバソフトウェアは,Windows NT,Windows 2000,Windows XP,ソフトウェア バージョンに応じて,Windows のバージョンとそれ以降のバージョン.
FANUC FOCAS ライブラリまたはCNCスクリーンディスプレイ機能Applications communicate with the CNC using FANUC's FOCAS2 library (for programmatic access to CNC data via PC application code) or the FANUC CNC Screen Display function (which mirrors the CNC operator panel display on the PC screen and allows operators to interact with the CNC from the PC).
光ファイバーケーブルFANUC光ファイバーケーブル A66L-6001-0026シリーズが推奨されます.
ケーブルの長さは,特定のケーブルモデルのサポート範囲内であることを確認しなければならない.
光ファイバー物理媒体は任意の選択ではなく,機械工具環境における実際の問題に対する技術的解決策です.
電磁気干渉の源が複数ある機械ツールのキャビネットは,セルボドライブ PWM 千ホルツ周波数で切り替える,スピンドルドライブパワーステージ,負荷下で開閉する交流接触器トランスフォーマー磁場
この環境を通過する 普通の電気信号ケーブルは データを損なう 誘発されたノイズを拾います
光ファイバーは物理的に免疫性がある.光は電流ではなく光を運ぶ.光ファイバーケーブルでは電気が信号を誘発できない.
光ファイバーを使用する HSSB リンクは,通過する電磁環境に関係なく,信頼性のあるノイズフリーです.
この信頼性により,FANUCは従来の電源連結ではなく光ファイバーをHSSBに選択しました.
A20B-8101-0160のCOP7コネクタは光ファイバーケーブルを受け付けます繊維端面の微小な汚染でも光信号が弱くなる通信の誤りが生じます
ファイバが接続されていない場合,汚染を防ぐために保護蓋がCOP7ポートを覆う必要があります.
Q1: HSSB リンクは動作していますが,PC は通信の誤りを示しています.最も可能性のある原因は何ですか?
光ファイバーコネクタの汚染は,リンクが以前機能していたときに間隔的なHSSB通信エラーの最も一般的な原因です.ファイバーケーブルを両 COP7 接続器から (A20B-8101-0160 ボードと CNC サイドボード上) 取り出してファイバー端面を検査する..
乾燥した毛糸のない光学クリーニングタオルまたは適切な繊維クリーニングツールで掃除します.溶剤を使用しないでください.
ケーブルを再び挿入し,コネクタが完全に座ってロックされていることを確認します. 掃除後もエラーが続ければ,繊維ケーブルに鋭い曲がりや物理的な損傷があるかどうかを検査してください.
Q2:A20B-8101-0160がインストールされているPCはWindows XPを実行しています.HSSBドライバは互換性がありますか?
FANUC HSSBドライバソフトウェアはWindows XPをサポートする.特定のオペレーティングシステムに適切なドライババージョンをインストールする ドライバーバージョンは,オペレーティングシステムと特定のHSSBボードのハードウェア修正の両方に一致する必要があります. HSSB ドライバは,インストール後に Windows デバイス マネージャーに表示されます.
デバイスにエラーコードが表示されている場合は,ドライババージョンをFANUCのハードウェア修正A20B-8101-0160の互換性ドキュメントと比較してください.
また,PCの拡張スロットタイプ (PCIまたはISA) がボードの接続タイプと一致していることを確認します.
Q3: 1台のPC (A20B-8101-0160) を複数のCNCマシンに同時に接続することは可能ですか?
はい,PCに複数の拡張スロットがある場合です.1つのCNCへのHSSBリンクには,1つのPCサイドボードと,1つの光ファイバーケーブルが対応するCNCサイドボードが必要です.同じPCに複数のA20B-8101-0160ボードを設置できます異なるCNCに接続しています
FANUCのHSSBドライバは複数のHSSBチャネルをサポートします.各チャネルは1つのボードと1つのCNCに関連付けられています.
FANUC FOCAS アプリケーションは,各CNCにチャンネル番号でアドレスを与え,PCが複数のCNCマシンからのデータを同時にモニター,プログラム,または表示できるようにします.
Q4: HSSB 接続がサポートする最大光ファイバーケーブル長さは?
推奨される光ファイバーケーブル (A66L-6001-0026シリーズ) は標準の長さで提供されています.サポートされる最大ケーブル長さは,ボード上の特定の送信機/受信機組み合わせの光学電源予算によって決定されます..
実際には,HSSBリンクは,機械キャビネット内または機械キャビネットと隣接パネル間の接続のために設計されています. 通常は数メートルから数十メートルです.
長い回路では,特定のボードとケーブル組み合わせの最大ケーブル長については,FANUCのHSSB文書を参照してください.
ケーブルを回線したり 鋭い曲線で回線したりしないでください.
Q5:A20B-8101-0160とFANUCドライバをインストールした後,CNCスクリーンディスプレイ機能は"CNCは接続されていません"または"HSSBエラー"を表示します.
次の順序で作業します
(1) ドライバが正しくインストールされていることを確認し,A20B-8101-0160は Windows デバイス マネージャでエラーが表示されないことを確認します.
(2) CNC側HSSBボードがCNCにインストールされ,CNCがオンになっていることを確認します.
(3) 光ファイバーケーブルが接続され,両端がきれいであることを確認します.
(4) CNC の HSSB パラメータ (CNC 側での HSSB 通信を可能にする) が正しく設定されていることを確認します.このパラメータは,CNC が HSSB リンクに参加するために有効にする必要があります.(5) PCのHSSBソフトウェアで設定されたノード番号がCNCのHSSBノード設定に一致することを確認.
ノード数の不一致は,正確に"接続されていない"症状を生成する一般的な稼働エラーです.
