| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A20B-8100-0961 |

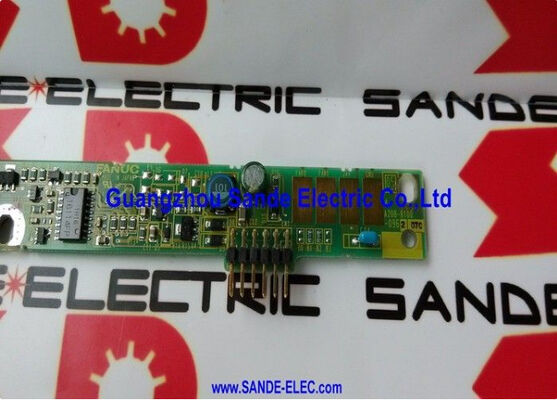

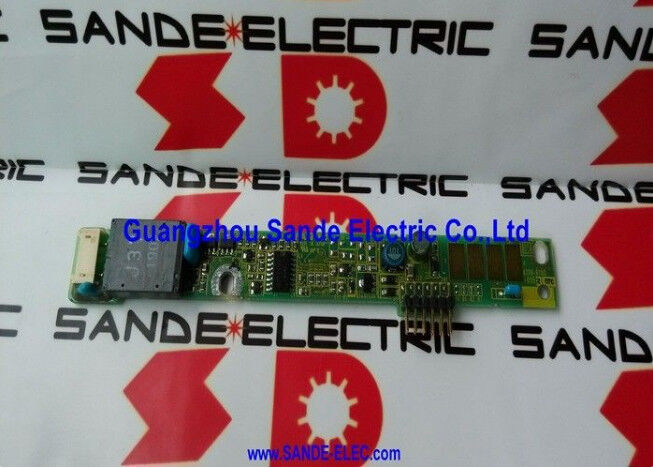

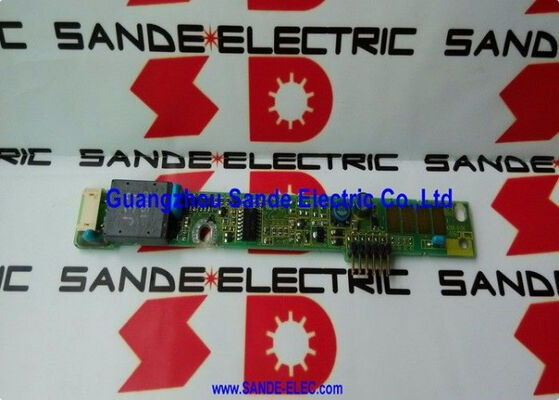

A20B-8100-0961は低電圧DCをCCFLバックライトが必要とする高周波高電圧ACに変換する.
7.2インチ単色LCDパネルは,CCFLランプが点灯しない限り,可視的な画像を生成しません.ランプは約600 円1本が必要です.電気システムでどこにも見られない電圧と周波数A20B-8100-0961は,CNC電源から入手可能な低電圧DCからこの高電圧ACを生成します.
このインバータが故障すると,ディスプレイは暗くなる.CNCは通常動作を続けます. プログラムを実行し,機械は切断します. しかし,オペレーターはインターフェースを見ることはできません.
| パラメータ | 価値 |
|---|---|
| 互換性がある | 30i,31i,32iモデルAのみ |
| 画面のサイズ | 7.2インチ |
| ディスプレイタイプ | モノクロム |
| バックライト | CCFL |
| 構成 | 統合制御器,独立型LCD/MDI |
| シリーズ | A20B-8100 |
同じA20B-8100-0961は30iモデルAプラットフォームの2つの物理ディスプレイインストールタイプに対応しています.
統合されたiシリーズ制御器:LCDとMDIキーボードは統合されたCNCユニットの一部である.ディスプレイ,キーボード,および主要なCNC電子機器は,同じアセンブリ内に配置されている.インバーターはこの統合されたユニットの内にある.
独立デジタルLCD/MDIユニット:CNCキャビネットにケーブルで接続された別々のLCD/MDIアセンブリ.操作パネルは物理的に機械の前部にあり,CNC電子機器は機械キャビネットにあります.インバータはスタンドアロンLCD/MDIユニット内にあります..
両方の構成は同じ7.2インチ単色CCFLディスプレイと同じA20B-8100-0961インバーターを使用している.
突然のディスプレイブラックアウト:FANUC 30i モデル A の加工センターのディスプレイは完全に暗くなる.CNC は正常に動作し続けます.A20B-8100-0961インバータが故障しましたCCFLドライブ電圧を切る 交換はディスプレイを復元します.
漸進的なディスプレイディミング:31iモデルACNCの7.2インチディスプレイは,数ヶ月間徐々に暗くなる.CCFLの水銀の枯渇は,最終的にインバーターが補償できない点に達する.A20B-8100-0961とCCFLランプの両方の交換は,完全な明るさを回復します.
Q1:A20B-8100-0961は30iモデルBまたはカラーLCD30iシステムと互換性がありますか?
いや.説明には明示的に"30i,31i,32iモデルAはFanuc LCD 7.2インチ単色モニターのみ".と記載されている.Bモデル変種とカラーLCD構成は異なるインバーターPCBを使用している.注文する前にハードウェアからCNCモデル指定と表示タイプを確認.
Q2:A20B-8100-0961がCCFLランプと比べて故障したかどうかをどのように判断できますか?
両方とも暗く,または薄く表示される.電源が供給されているときインバーターの出力を測定する:機能インバーターは,ランプが故障した場合でもランプコネクタで高電圧ACを生成します.インバーターへのHV出力ポイントがない. HV出力があるがランプはCCFLランプに点灯していない.実際は,インバーターとCCFLランプの両方を交換することは,ディスプレイ年齢が重要であれば最も信頼性の高いソリューションです.
Q3: 暗く見えるディスプレイは インバーターが故障しているのでしょうか? それとも常にCCFLランプでしょうか?
数ヶ月間徐々に暗くなることは,通常CCFLランプの老化 (水銀の枯渇) である.インバーターはランプの電流を維持するために調節するが,枯渇したランプを完全に補償することはできない.突然の暗くなり,間隔的な表示行動 (動作し,暗くなる) は,インバーターを指すことが多い.
Q4:A20B-8100-0961を交換するには,CNCソフトウェアの設定が必要ですか?
変圧器は電源変換のハードウェア部品である. 交換装置を装着すると,電源アップ時にすぐにCCFLドライブを復元する. CNCパラメータやソフトウェア変更は不要である.
Q5:7.2インチのモノクロディスプレイは まだ使えますか?
30iモデルAは成熟したプラットフォームですが 積極的に使用されています
