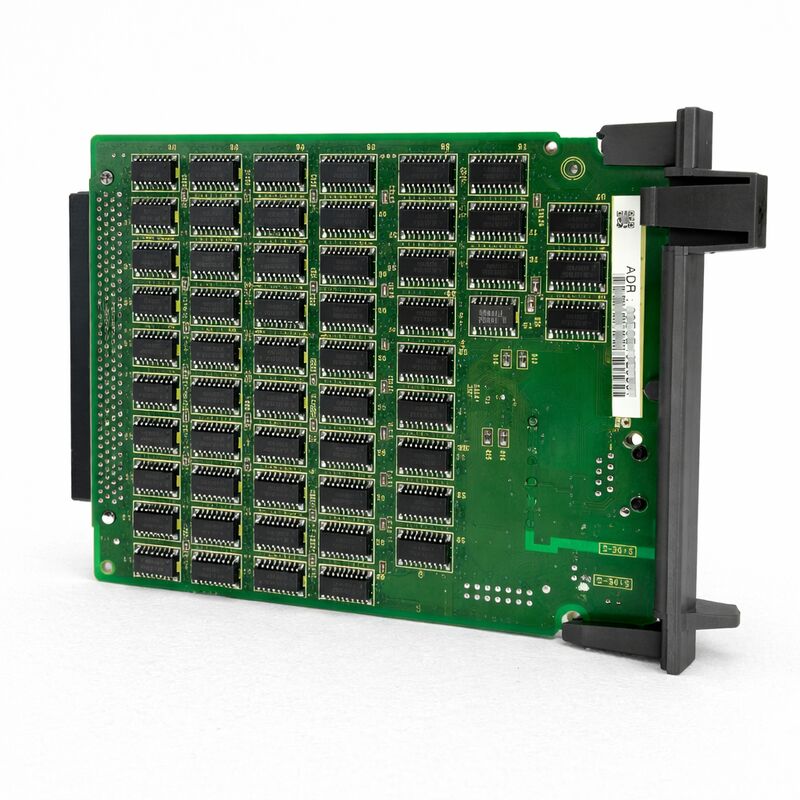

部品番号:A20B-8100-0670
製造者:FANUC株式会社 (日本)
製品カテゴリー:電子PCB イーサネットオプションボード (独立型CNC型)
シリーズ:A20B-8100
についてFANUC A20B-8100-0670FANUCのスタンドアロン型iシリーズCNCコントローラ用のFast Ethernetオプションボードです.スタンドアロンCNC制御ユニットのオプションスロットにインストールされます.コントローラが工場LANに接続できるようにする 100BASE-TX イーサネットポートを追加.
このボード (または一部のメインボード変種で利用可能な組み込みイーサネット機能) がなければ,FANUC iシリーズCNCは直接ネットワーク接続がありません.RS-232Cシリアルケーブルや HSSB だけで通信できます.
A20B-8100-0670はこれを変更します. インストールして設定すると,CNCはネットワークノードになります.
監視ソフトウェアからFOCAS2 APIへの呼び出しに対応し,DNC1/Ethernetデータサーバーのファイル転送に参加できます.Factolinkオペレーターガイド画面を工場サーバーから押す.
製品カテゴリ内の独立した名称は,具体的で重要です.
FANUCのiシリーズのコントローラは2つの物理アーキテクチャで提供されています. 統合 (LCD搭載,コンパクト) とスタンドアンド (CNC電子機器は別々のキャビネット).
A20B-8100-0670は,制御キャビネット内の専用ラックスロットにオプションボードを設置するスタンドアロンタイプユニット用に設計されています.
| パラメータ | 価値 |
|---|---|
| 板の種類 | Fast Ethernet オプション PCB |
| インターフェース | 100BASE-TX (RJ-45) |
| 建築 | 独立型CNCオプションスロット |
| 互換性のあるCNC | FANUC iシリーズ独立型コントローラ |
| 機能 | FOCAS1/Ethernet,DNC1/Ethernet,ファクトリンク |
| シリーズ | A20B-8100 |
| ステータス | 入手可能 改装済み 試験済み |
| 原産地 | 日本 |
A20B-8100-0670がインストールされ,CNCのイーサネットパラメータが設定されると,いくつかの接続機能が利用可能になります.
FOCAS1/イーサネットFOCAS (FANUC Open CNC API Specification) は,外部アプリケーションからのCNCデータにアクセスするためのFANUCの標準APIである.
イーサネットボードでは,PCやサーバーで実行されているアプリケーションは,spindle負荷,軸位置,アラーム状態,プログラム名,リアルタイムで他の数々のCNCデータ項目.
これは,FANUC iシリーズマシンにおける機械監視,OEEダッシュボード,およびMTConnect統合の基礎です.
DNC1/イーサネットDNC1機能により,NCプログラムファイルは,CNCの内部メモリに事前に転送される代わりに,ネットワークにアクセス可能なファイルサーバから読み込まれる.
CNCはプログラムファイルを名前で要求し,Ethernetボードはそれをネットワーク上の設定された DNC サーバのパスから取得します.
標準的なやり方である.例えば,大型プログラム,すなわち数千ブロックの模具加工プログラム,例えば,大型ローカルメモリのオーバーヘッドなしで,CNCマシンで実行される.
フォクトリンクFactolinkは FANUCのオペレーターガイドシステムです
FactolinkサーバーはテキストページをCNCのディスプレイに押し,セットアップ指示,保守プロンプト,または生産データが直接オペレーターパネルに提示できるようにします.
イーサネットボードは,中央サーバーからリアルタイムでFactolinkの更新が可能にするネットワークリンクを提供します.
A20B-8100-0670は,スタンドアロンのCNCの制御ラックにある利用可能なオプションスロットにインストールされます.他のA20B-8100シリーズのオプションボード (Profibusマスター,DeviceNet,RISC CPU,データサーバー) と同様に,それはバックプレンのFバスコネクタにプラグインし,起動中にCNCのシステムソフトウェアによって検出されます.
インストール後,CNCのネットワークパラメータは,設定する必要があります. IPアドレス,サブネットマスク,デフォルトゲートウェイ,およびFOCAS,DNC1,またはFactolinkの特定の機能パラメータ,どのサービスが利用されるかによって.
これらのパラメータは,MDIモードでCNCのSYSTEM/Ethernetパラメータスクリーンで入力され,非揮発性メモリに保存されます.
ボード自体は,CNCのシステムソフトウェア (FROM) に互換性のあるEthernetソフトウェアオプションが有効にする必要があります.対応するソフトウェアオプションライセンスなしでボードをインストールすると,イーサネット機能が非アクティブになります..
このボードをスタンドアロンの代替品として注文する前に,CNCのオプション構成を確認してください.
Q1: A20B-8100-0670 がインストールされていますが,EMBED PORT のソフトキーが SYSTEM の画面に表示されません.まず何を確認すべきですか?
最も一般的な原因は,Ethernet ソフトウェアオプションが CNC の FROM モジュールで有効でないことです.Ethernet ボード ハードウェアは,CNC ライセンスで有効なソフトウェアオプションでマッチする必要があります.
制御装置のオプション画面 (SYSTEM → [OPTIONS]) でイーサネット機能を確認します.
リストに記載されていない場合,または有効でない場合,対応するソフトウェアオプションなしでボードを有効にすることはできません.また,ボードが完全に正しくオプションスロットに座っていることを確認します.
Q2:A20B-8100-0670は,近代的な機械監視ソフトウェアからの FOCAS2 API コールをサポートできますか?
FOCAS1/Ethernet (A20B-8100-0670がサポートする) とFOCAS2は互換性のあるプロトコルベースを共有しています
Most modern FANUC machine monitoring and MTConnect adapter software using the FOCAS2 library connects to i-series CNC controllers via the Ethernet port regardless of whether the board is dedicated (A20B-8100-0670 type) or an embedded Ethernet function on the main board.
特定の FOCAS2 ライブラリ バージョンと互換性のある CNC シリーズをソフトウェア プロバイダーに確認してください.
Q3:CNCは 16i-B または 18i-B 型の統合型 (LCD 搭載) です.A20B-8100-0670は適していますか?
A20B-8100-0670は,専用ラックオプションスロットを持つスタンドアロン型CNCユニットに特化したものです.統合された (LCD搭載) 16i-B/18i-B/21i-B CNCユニットは,異なるオプションスロットアーキテクチャと異なるイーサネットインターフェースボードを使用する.
注文する前に,CNCの物理構造を確認します スタンドアロンユニットには,電子機器が別々のラックキャビネットにあります統合されたユニットには,LCDパネルの後ろに電子機器が統合されています..
Q4:A20B-8100-0670は同時に何つのFOCAS接続をサポートしていますか?
イーサネット・ボードは,FANUCのFOCAS1/Ethernet仕様によって定義された限られた数の同時TCP/IP接続をサポートする.通常は最大3つの同時アプリケーション接続まで.ボードがサポートするより多くの接続を開く試みは,アプリケーションソフトウェアで接続拒否またはタイムアウトを引き起こす.
同時に多くのデータ消費者が必要とされる環境では,CNCに一度接続してデータを再配布する単一のFOCAS2データ集中器が標準アーキテクチャです.
Q5: A20B-8100-0670 を交換した後,イーサネット パラメータは空白に表示されます.元の設定レコードなしでそれらを復元する方法がありますか?
イーサネットパラメータ (IPアドレス,サブネットマスク,DNCサーバーパスなど) は,CNCのSRAMに格納される.
SRAMをバックアップせずにボードが交換された場合,または交換中にパラメータがクリアされた場合は,手動で再入力する必要があります.
FOCAS,DNC1,Factolinkのパラメータは全てSYSTEM →Ethernetパラメータ画面に入力されます.
記録がローカルで利用できない場合,元のIP設定については,機械工具製造者のサービスドキュメントまたは工場ネットワーク管理者に連絡してください.
