| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-8100-0669 |
部品番号: A20B-8100-0669
メーカー: FANUC株式会社 (日本)
製品カテゴリ: 基板 — メインCPU基板 (マザーボード)
シリーズ: A20B-8100 — FANUC iシリーズCNCメインCPU基板ファミリー

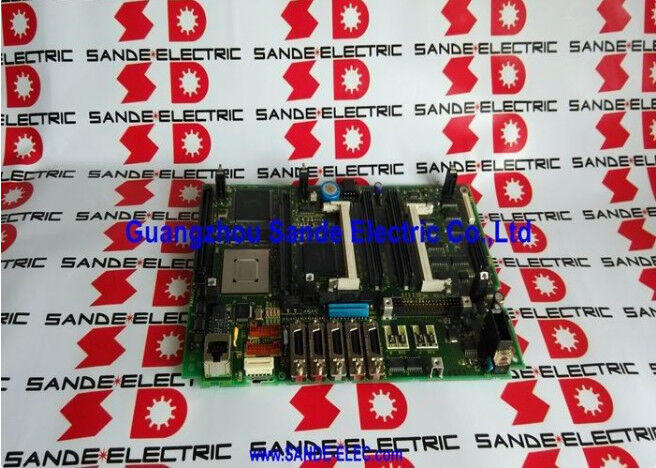

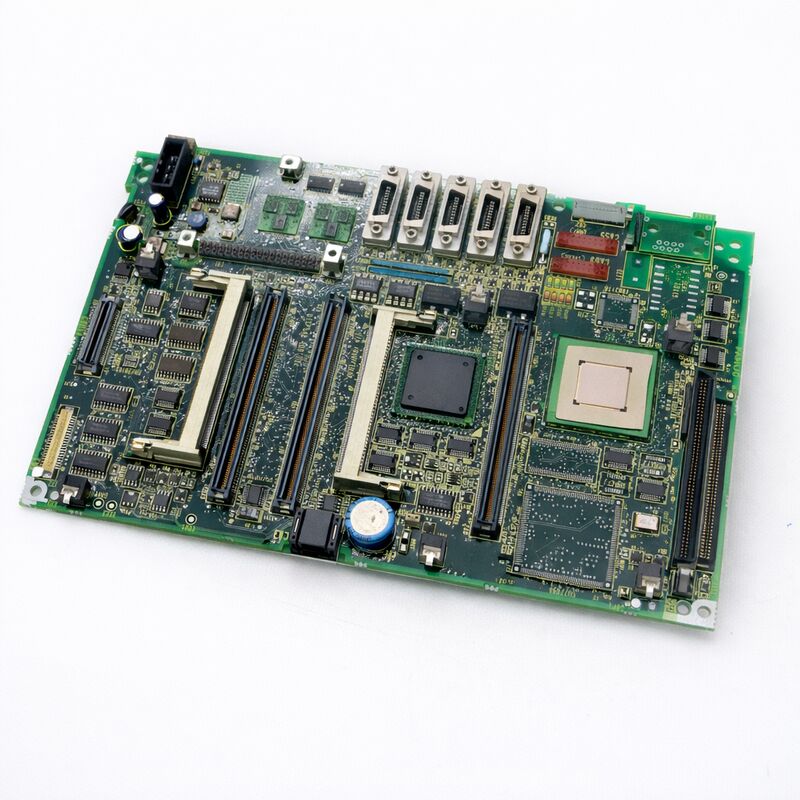

FANUC A20B-8100-0669は、FANUCのA20B-8100シリーズに属するメインCPUプリント基板です。このシリーズは、FANUCのiシリーズCNCコントローラ世代の中心となるLCD搭載マスターボードのファミリーです。これらの基板は、FANUCの16i-B、18i-B、および21i-BシリーズCNCコントローラの中心的なハードウェアプラットフォームとして機能します。この世代の製品は、2000年代から2010年代にかけてFANUCの中級および高機能CNC製品を定義しました。
この世代のすべてのiシリーズCNCコントローラは、これらのメイン基板のいずれかを基盤として構築されています。
この基板には、プラグインCPUモジュール、FROM/SRAMメモリモジュール、軸制御カード、およびディスプレイ/通信回路が搭載されています。物理的にLCDパネルに接続され、統合されたLCD搭載アセンブリとなっています。つまり、コントローラの電子機器とディスプレイは単一の自己完結型ユニットです。
A20B-8100メイン基板ファミリーは、異なる部品番号を通じて複数のCNCバリアントをカバーしています。シリーズ内の各番号は、特定のPMC機能、イーサネットオプション、および軸構成のセットを持つ特定のCNCモデルに対応しています。
A20B-8100-0669は、このファミリーに位置づけられ、iシリーズB世代の基板全体で共有される同じ物理アーキテクチャとプラグインモジュールシステムを使用して、指定されたCNC構成に対応します。
主な仕様
| 値 | 基板タイプ |
|---|---|
| LCD搭載メインCPU基板 | シリーズ |
| A20B-8100 | コントローラ世代 |
| FANUC iシリーズ (B世代) | サーボインターフェース |
| FSSB (光ファイバーシリアルサーボバス) | スピンドルインターフェース |
| シリアルスピンドル | I/Oバス |
| I/Oリンク | 電源モジュール |
| A20B-8100-0720 (16i/18i/21i-Bで共有) | SRAMバックアップ |
| 交換前に必須 | ステータス |
| 利用可能 — 中古整備済み、テスト済み | 原産国 |
| 日本 | iシリーズB世代のアーキテクチャ |
B世代のメイン基板は共通の物理アーキテクチャを共有しますが、各バリアントはCNCソフトウェア機能に適したハードウェア構成を備えています。
メイン基板は、コントローラアセンブリ全体のアンカーです。以下の機能を提供します:
FSSBサーボバス通信。
すべてのサーボアンプは、COPコネクタでFSSB光ファイバーケーブルを介してメイン基板に接続されます。FSSBリンクは、位置コマンドとフィードバックデータをリアルタイムで伝送し、初期FANUC世代のアナログおよびパルス列サーボインターフェースを置き換えます。
シリアルスピンドルインターフェース。
スピンドルアンプは、JA7Aシリアルスピンドルポートを介して接続されます。リジッドタッピング同期、C軸制御、スピンドルオリエンテーションはすべてこのリンクに依存します。機械I/O用のI/Oリンク。
分散型機械I/O — リミットスイッチ、ソレノイド、ドアインターロック、ツールチェンジ信号 — は、JD51Aで終端されたI/Oリンクバスを介して接続されます。プラグインモジュールスロット。
FROM/SRAMモジュール、CPUプロセッサモジュール、および軸制御カードはすべてメイン基板に直接取り付けられます。これらはメンテナンス中に個別のユニットとして交換可能です。
電源接続。
A20B-8100-0720電源モジュールはメイン基板に直接プラグインされ、コントローラ全体に必要な規制された電圧を供給します。メイン基板交換の考慮事項
まずSRAMバックアップ。
メイン基板上のSRAMモジュールには、機械パラメータ、PMCラダーデータ、ツールオフセット、ワーク座標、および保存された部品プログラムが格納されています。基板に触れる前に、必ず完全なSRAMバックアップを実行してください。FANUCメモリカード、PCカード、またはRS-232Cを介してPCにバックアップしてください。続行する前に、バックアップが完了しており、読み取り可能であることを確認してください。
モジュールの転送。
FROM/SRAMモジュール、CPUプロセッサカード、および軸制御カードは、元の基板から交換基板に転送されます。これらのモジュールには機械固有のソフトウェアが含まれており、ソフトウェアの完全な互換性を確認せずに異なる機械のモジュールと交換してはなりません。
設置後の確認。
再組み立てとSRAMリストアの後、パラメータ確認画面に起動し、すべてのパラメータページが存在することを確認してください。PMCラダーの状態を確認してください。各軸をジョグし、サーボ準備完了状態を確認してください。機械を生産に戻す前に、JOGモードでスピンドルをテストしてください。
よくある質問
メイン基板交換直後の真っ暗なディスプレイは、FROM/SRAMモジュールが正しく装着されていないことを示しています。
このモジュールは、ブートROMが最初に探すものです。モジュールが見つからないか、誤って読み取られた場合、ブートシーケンスは進行できず、ディスプレイは暗いままでしょう。
電源を切り、FROM/SRAMモジュールをしっかりと再装着し、再度試してください。また、A20B-8100-0720電源モジュールが完全に装着されており、そのステータスLEDが緑色であることを確認してください。
Q2: A20B-8100-0669を取り付けた後、すべてのサーボ軸でアラーム401 (VRDYオフ) が表示されます。サーボアンプは通電しているように見えます。何をチェックすべきですか？
メイン基板交換直後のアラーム401は、ほぼ常にFSSB光ファイバー接続の乱れに起因します。
基板の取り扱い中に、メイン基板のCOP10Aコネクタの光ファイバーがわずかに緩んだ可能性があります。
各光ファイバーの端を確認してください。完全に挿入され、ラッチされている必要があります。目に見える汚染がある場合は、乾いた糸くずの出ない綿棒で光ファイバーの端面を清掃してください。再接続し、電源をサイクルしてください。
Q3: 16i-Bまたは18i-B互換機から取得したSRAMバックアップは、A20B-8100-0669のホストコントローラに転送可能ですか？
いいえ。SRAMデータは機械固有のものです。パラメータセット、PMCラダー、および保存されたプログラムは、元の機械の正確なCNCモデル、ソフトウェアエディション、および機械構成に紐づいています。異なるCNCバリアントからのSRAMは、システムアラームや機械の誤動作を引き起こします。
交換基板を取り付ける機械から取得したSRAMバックアップのみをリストアしてください。
Q4: A20B-8100-0669メイン基板は、部品レベルで修理可能ですか？
部品レベルの修理は、周辺回路 — 個別部品、コネクタ、電圧レギュレータ、クロック回路 — については可能ですが、基板上のメインプロセッサやASICデバイスについては実用的ではありません。ほとんどの専門的なFANUC修理施設は、ライブコントローラシステムで基板をテストし、故障が修理不可能なデバイスにある場合は基板をユニットとして交換します。
部品修理は、欠陥部品が識別可能な個別部品またはコネクタであり、ASICではない場合にのみ費用対効果があります。
Q5: 機械の元の部品番号が不明な場合、正しい交換用メイン基板をどのように特定しますか？
既存のメイン基板の部品番号は、基板の識別ラベルに印刷されています。これは通常、PCBのいずれかの端にある白いまたは銀色のステッカーです。基板を取り外す前に、このラベルを写真に撮ってください。
ラベルが損傷している場合は、機械のシステムユニット図面番号 (A02B-から始まる) をFANUCのハードウェア構成ドキュメントと照合して、そのコントローラシステムに適切なメイン基板部品番号を特定できます。
