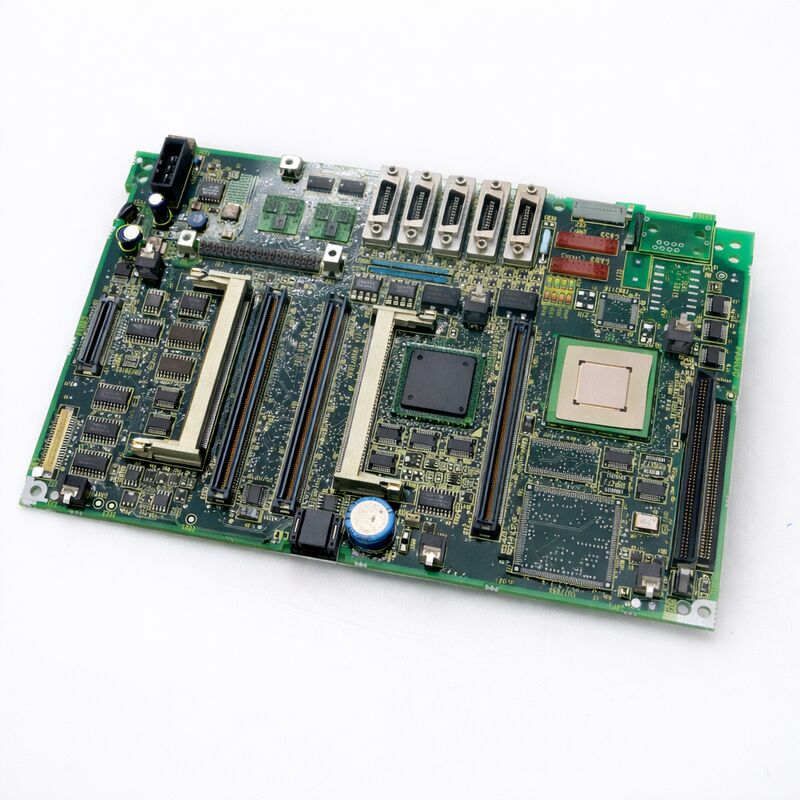

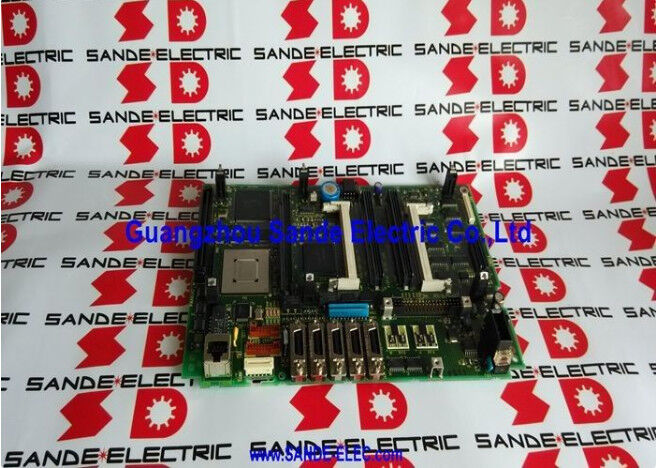

A20B-8100-0662 ファヌックPCBボード A20B81000662 A2OB-8IOO-O662

FANUC A20B-8100-0662 | Series 21i-B コントロールメインCPU基板 — PMC-SA1、イーサネットなし、A20B-8100シリーズ、LCDマウント、21i-MB / 21i-TB用、日本原産

部品番号: A20B-8100-0662

メーカー: FANUC株式会社（日本）

製品カテゴリ: 基板 — メインCPUボード（CNCコントロールマザーボード）

シリーズ: A20B-8100 — FANUC 16i-B / 18i-B / 21i-B メインボードファミリー

概要

FANUC A20B-8100-0662 は、PMC-SA1を搭載し、組み込みイーサネットを持たないFANUC Series 21i-B CNCコントローラー用のメインCPUボードです。これは、この構成における21i-Bシステムの機能セットを定義する特定の motherboard バリアントです。中程度の工作機械の複雑さに適した旋盤（21i-TB）およびマシニングセンタ（21i-MB）アプリケーションをカバーする、能力がありコスト効率の高いCNCコントローラーです。

A20B-8100-066x メインボードファミリー内では、各部品番号はCNCシリーズ指定とオンボード機能構成の特定の組み合わせに対応します。-0662はベースラインの21i-Bボードです：PMC-SA1、イーサネットなし。

PMC-SA1指定は、PMC（プログラマブルマシンコントローラー）仕様を参照します。SA1は、21i-B世代のエントリーレベルPMCであり、SB7バリアントの高度なプログラミング能力なしで、典型的な機械ラダーロジックを処理します。

組み込みイーサネットの欠如は、もう一つの定義的な特徴です。工場ネットワーク接続を必要とする機械は、外部イーサネットオプションボードを追加する必要があります。一方、RS-232CまたはPCMCIA経由でのみ通信する機械は、このボードを標準として動作させます。

21i-Bシリーズは、FANUCの汎用生産工作機械向けメインストリームCNCです。上位の16i-Bおよび18i-Bと同じFSSBデジタルサーボアーキテクチャとシリアルスピンドルインターフェイスを備え、典型的な2軸から4軸の工作機械に適した軸数とPMC仕様を備えています。

主な仕様

パラメータ

A20B-8100-066xファミリーは、3つのCNC指定にわたる第2世代iシリーズ全体をカバーしています：

部品番号

21i-Bは、2軸から4軸および標準サイクル機能がすべての加工要件を満たす工作機械に適合します。これは、世界の生産におけるほとんどの従来の旋盤、垂直マシニングセンタ、およびドリルマシンに該当します。

注目すべきハードウェアの違いはCPUモジュールです。21i-Bは、16i-Bおよび18i-Bと比較して、低仕様のCPUプロセッサを使用します。

21i-Bの処理要件は比例して低くなります。軸数が少なく、パートプログラムが単純で、同時処理の要求が少ないため、CPU仕様の低下は適切であり、実用的な機械性能を制限しません。

PMC-SA1 — 実践における意味

FANUC CNCのPMC（プログラマブルマシンコントローラー）は、組み込みPLCです。機械メーカーのラダーロジックを実行し、リミットスイッチ、ドアインターロック、クーラント、ツールチェンジャー、パレットシステム、および直接サーボおよびスピンドル制御以外のすべての機械I/Oを処理します。

PMC-SA1は、21i-B世代のエントリーレベルPMC仕様です：

プログラムステップ:

SA1は定義された数のラダーステップをサポートします。標準的な2軸旋盤または3軸マシニングセンタのPMC要件には十分です。ラダーシンボル:

SA1は、従来の工作機械ラダーロジックで使用されるリレー接点、コイル、タイマー、カウンター、および比較関数の標準セットを提供します。実行速度:

SA1は、通常の機械I/O応答に必要な速度で実行され、スピンドル、クーラント、ドア、およびツール機能に対して、数十ミリ秒の応答時間で十分です。複雑なツールチェンジャー、マルチパレットシステム、または広範なユーザーマクロインターフェイスを備えた機械の場合、PMC-SB7（-0663および-0665ボードで利用可能）は、より多くのプログラムステップと拡張機能を提供します。

-0662のSA1は、制限なく標準的な工作機械アプリケーションの大部分に対応します。

FAQ

Q1: 21i-B機械には-0662ボード（PMC-SA1、イーサネットなし）が搭載されています。これを-0664（PMC-SA1、イーサネットあり）に交換できますか？

物理的および電気的に、-0664は-0662を置き換えることができます。PMC仕様は同一（SA1）であるため、既存のPMCラダーは変更なしで転送されます。

唯一の違いは、-0664が-0662にない組み込みイーサネット機能を追加することです。イーサネットポートは、接続されていない場合は単に使用されません。

置換前に、交換ボードのモジュールのFROMソフトウェアエディションが特定の機械構成と互換性があることを確認してください。

Q2: 交換用A20B-8100-0662を取り付けた後、21i-BにPMCアラームER01（プログラムが見つかりません）が表示されます。原因は何ですか？

PMCアラームER01は、SRAMにPMCラダープログラムが存在しないことを示します。

交換後にSRAMバックアップが復元されなかった、元のボードからSRAMモジュールが転送されなかった、または復元プロセスが完了しなかったかのいずれかです。元のボードからのSRAMモジュールが新しいボードに取り付けられていることを確認してください。

次に、バックアップメディアからSRAMバックアップを復元します。バックアップが存在しない場合は、PMCラダーを機械メーカーの元のプログラムファイルから再ロードする必要があります。

Q3: 21i-B機械はイーサネットを必要としません。交換用として-0664ボードを使用する場合、未使用のイーサネットは問題を引き起こしますか？

いいえ。ケーブルが接続されておらず、イーサネットパラメータが構成されていない場合、-0664の組み込みイーサネットポートは非アクティブです。

システムリソースを消費したり、CNCパフォーマンスに影響を与えたりしません。

イーサネットを使用しない機械では、置換は機能的に透過的です。

Q4: 4軸マシニングセンタの場合、A20B-8100-0662に必要な軸制御カードは何ですか？

A20B-3300-0032（4軸サーボ制御カード、Series 90B0サーボソフトウェア）が、4軸21i-B構成に適したカードです。

A20B-3300-0033は2軸構成を処理します。交換部品を注文する前に、必ず元の機械に取り付けられている軸カードを確認してください。メインボードを交換する際には、軸カードは他のモジュールと一緒に転送されます。

Q5: A20B-8100-0662のDRAMモジュールは、16i-Bまたは18i-Bメインボードと同じですか？

いいえ。21i-Bは、16i-Bおよび18i-Bで使用されるものとは異なるDRAMモジュールを使用します。21i-B（イーサネットなし）は、A20B-3300-0291（16MB DRAM）またはA20B-3300-0290（32MB DRAM）を使用します。

16i-Bおよび18i-Bは、A20B-3300-0310（16MB）またはA20B-3300-0311（32MB）を使用します。

16i/18i DRAMモジュールを21i-Bメインボードに取り付けると、起動に失敗します。特定のCNC指定に適したモジュールを常に確認してください。
