| モデル番号 | A20B-8100-0661 |
部品番号: A20B-8100-0661
メーカー: FANUC株式会社 (日本)

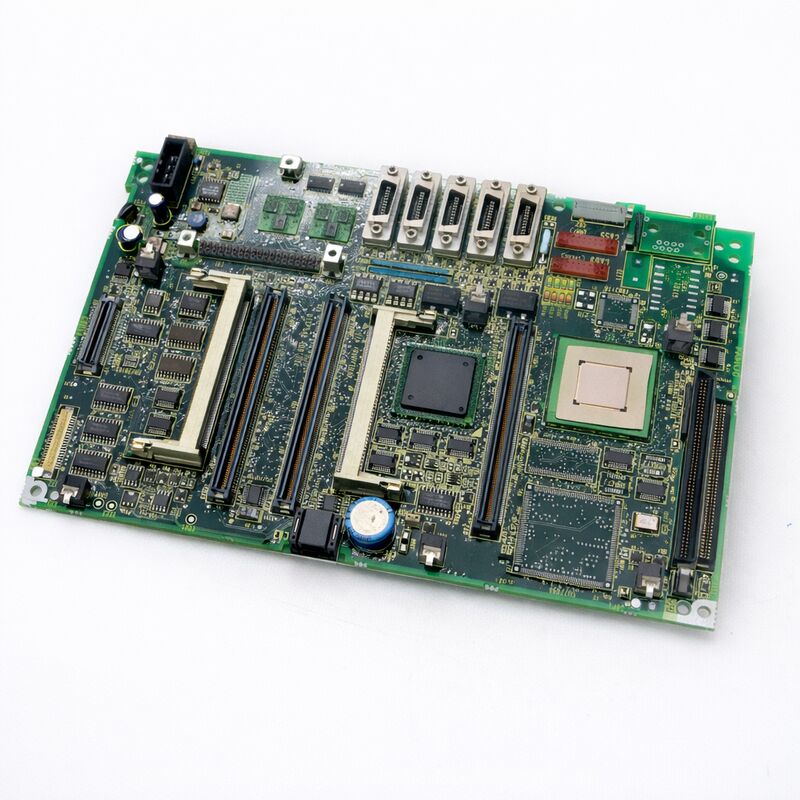

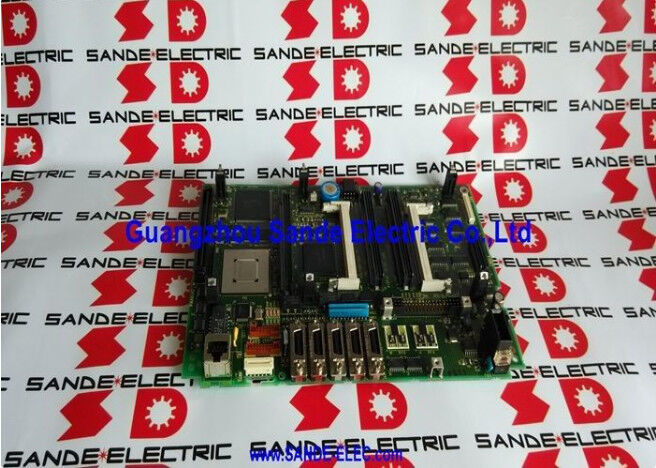

製品カテゴリ: PCB — メインCPUボード (CNCコントロールマザーボード)
シリーズ: A20B-8100 — FANUC 16i-B / 18i-B / 21i-B メインボードファミリー
FANUC A20B-8100-0661 は、FANUC Series 18i-B CNCコントローラーのメインCPUボードです。機械が18i-MB (マシニングセンタ)、18i-TB (旋盤)、またはその他の18i-Bバリアントであっても、このボードは制御システムの中心であり、18i-Bコントローラーで最も重要なハードウェアコンポーネントです。18i-Bは、FANUCの第2世代iシリーズ階層の中間に位置します。21i-Bよりも多くの軸容量と高度な加工機能を提供し、16i-B/18i-B/21i-B世代全体と同じコアアーキテクチャ — FSSBデジタルサーボ通信、シリアルスピンドル制御、モジュラープラグインボード設計 — を共有しています。
この位置づけにより、18i-Bは複雑な旋盤 (特にマルチタレットおよびサブスピンドル機)、5軸マシニングセンタ、および21i-Bの軸数以上の性能が必要だが16i-Bの全機能を必要としないその他の高度な工作機械で人気のある選択肢となりました。
このボードはLCD/MDIユニットの背面に取り付けられます。プラグインモジュールは前面に取り付けられます。このボードを中心に構築された機械システムは、制御ユニット指定がA02B-0283-Bxxxで始まります。
このボードは、広範な18i-B機械の設置ベースでサービスされており、このCNC世代の主要な保守品目であり続けています。
主な仕様
パラメータ
| 互換性のあるCNC | FANUC Series 18i-B (18i-MB, 18i-TB, およびバリアント) |
|---|---|
| 取り付け | LCD搭載 (LCD/MDIオペレータパネルの背面) |
| CPUモジュール | A20B-3300-03xxシリーズ (Pentiumクラス) |
| 機械システム | A02B-0283-Bxxxシリーズ |
| 互換性のあるDRAM | A20B-3300-0310 (16MB)、A20B-3300-0311 (32MB) |
| 電源 | A20B-8100-0720 |
| サーボインターフェース | FSSB (光ファイバーシリアルサーボバス) |
| スピンドルインターフェース | シリアルスピンドル (JA7A / JA7B) |
| SRAMバックアップ必須 | はい — 交換前に必須 |
| ステータス | 利用可能 — 中古、テスト済み |
| 原産国 | 日本 |
| 18i-Bと16i-Bおよび21i-Bの違い | A20B-8100-066x世代の3つのメインボードは、3つの異なるCNC指定に対応しています。違いを理解することは、保守に直接関係します: |
18i-Bは、21i-Bよりも多くの制御軸とより高度な加工機能をサポートします。
21i-Bの低電力CPUと比較して、より高性能なCPUモジュール (A20B-3300-03xx) を使用しています。 2つのメインボードは互換性がありません — 18i-B機械に21i-Bボードを代用することはサポートされていません。
18i-B vs 16i-B。
16i-Bはこの世代で最も高性能なボードです。
18i-Bと16i-Bは同じCPUモジュールファミリー (A20B-3300-03xx) と同じDRAMモジュールファミリー (A20B-3300-0310/0311) を共有しています。メインボードは、それぞれのCNCソフトウェアで定義された最大軸数と機能セットが異なります。ボード自体は相互互換性がありません。18i-B制御システムモジュールアセンブリ
A20B-8100-0661は以下のプラグインモジュールをホストします:
18i-Bシステムソフトウェアを実行するPentiumクラスのプロセッサカード。
モデルA世代で使用されていた486DXプロセッサからの大幅な性能向上により、複雑な多軸補間や高速加工機能に必要な処理能力を提供します。FSSBサーボカード。
すべてのサーボアンプとの光ファイバー通信を管理する軸制御モジュール。
18i-Bの多軸構成 — 複数のタレットとサブスピンドルを備えた旋盤、回転軸を備えたマシニングセンタ — では、FSSBカードは21i-Bサーボカードよりも多くの同時軸通信を処理します。グラフィックカード。
LCDパネルを駆動します。18i-B機械に一般的に搭載されている10.4インチおよび8.4インチカラーLCDユニットでのカラー表示をサポートします。
FROM/SRAMモジュール。システムソフトウェアと機械データ。SRAMはバッテリーバックアップされています — 電源喪失中にデータを保持するには、バックアップバッテリーが機能している必要があります。
DRAMモジュール。作業メモリ。18i-Bは16MB (A20B-3300-0310) または32MB (A20B-3300-0311) の構成をサポートします。
電源モジュール (A20B-8100-0720)。メインボードに直接取り付けられます。
よくある質問Q1: 18i-Bコントローラーが完全に動作しません — ディスプレイなし、ファンなし、LEDアクティビティなし。PSUモジュールは機能していることが確認されています。メインボードに問題がありますか？
これを結論付ける前に、バッテリーが深く放電していないこと、およびLCDユニットの電源コネクタがしっかりと接続されていることを確認してください。
これらが確認され、ボードにまだアクティビティが見られない場合、メインボードの主要な電源管理回路が故障した可能性があります。
ボードの交換またはコンポーネントレベルの修理が必要です。
Q2: ある18i-B機械のA20B-8100-0661を別の18i-B機械のものと直接交換できますか？
メインボードのタイプは互換性があります。ただし、ボード上のモジュール — FROM/SRAM、CPU、サーボカード、DRAM — はドナー機械のものです。
ボードとそのモジュールを移植した後、受信機は自身のデータではなく、ドナーのパラメータ、PMCラダー、およびデータを持つことになります。
機械がサービスに戻るためには、受信機のデータは自身のSRAMバックアップから復元する必要があります。
常にメインボードの交換は、現在のバックアップを必要とするデータクリティカルな手順として扱ってください。
Q3: 18i-Bは、サーボアンプに電源が入っている状態で、起動ごとにすべての軸でアラーム360 (FSSB: 初期化エラー) を表示します。何をチェックすべきですか？
電源が入ったアンプで複数の軸にアラーム360が表示される場合、FSSBチェーンの障害を示します。まず、メインボードのFSSBサーボカードのCOP10AポートにあるFSSB光ファイバー接続を確認してください — これが最も一般的な障害点です。
光ファイバーは清潔で、損傷がなく、完全にラッチされている必要があります。光ファイバーに鋭い曲がりや損傷がないか点検してください。また、FSSBチェーンの最初のアンプの接続も確認してください。
両方が良好であることが確認され、アラームが続く場合、メインボード上のFSSBサーボカードが故障した可能性があります — これはメインボードとは独立して交換できます。
Q4: 交換用ボードを取り付けたときにバックアップバッテリーが空でした。SRAMデータはすでに失われていますか？
SRAMデータは、バッテリーが機能しない電源オフ期間中に失われるのであり、交換時に失われるのではありません。メンテナンスのためにボードの電源を切る前にバッテリーが空だった場合、交換作業が開始される前にSRAMデータがすでに失われている可能性があります。
これが、バッテリーが良好に見えるかどうかに関わらず、iシリーズCNCの保守作業を行う前に、常に外部メディアへのSRAMバックアップを実行する必要がある理由です。データが失われた場合、機械メーカーの元のパラメータシートとプログラムファイルから再入力する必要があります。
Q5: A20B-8100-0661を交換し、すべてのデータを復元した後、スピンドルが機能せず、アラームSP9001を表示します。何を調査すべきですか？
SP9001はシリアルスピンドル通信アラームです — 18i-Bはスピンドルアンプから有効な通信を受信していません。メインボード交換後、これは最も一般的に、メインボードとSPMアンプ間のJA7Aケーブルの緩みまたは切断が原因で発生します。
両端のJA7Aコネクタを確認してください。接続が確実な場合、スピンドルパラメータ — 特にシリアルスピンドル構成パラメータ — が正しく復元されたことを確認してください。
復元後のスピンドルパラメータの間違いは、物理的な接続が良好であってもこのアラームを発生させる可能性があります。
