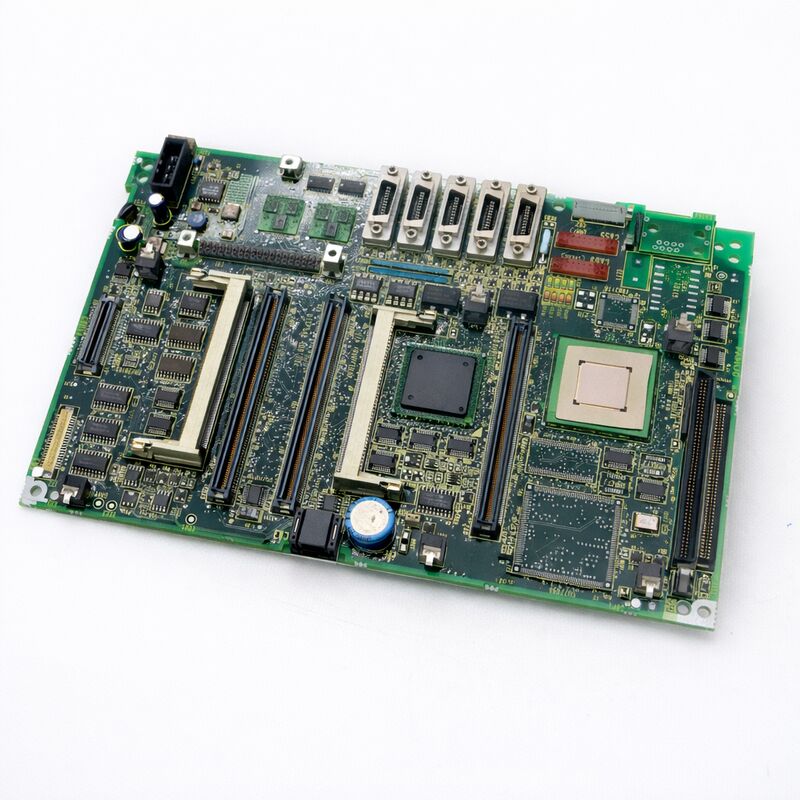

A20B-8100-0620 ファヌックPCBボード A20B81000620 A2OB-8IOO-O62O

FANUC A20B-8100-0620 | LCD制御基板 — CNCオペレーターパネルディスプレイ制御基板、A20B-8100シリーズ、日本製

部品番号: A20B-8100-0620

メーカー: FANUC株式会社 (日本)

製品カテゴリ: 基板 — LCD制御基板 (オペレーターパネルディスプレイ回路)

シリーズ: A20B-8100

概要

FANUC A20B-8100-0620 は、FANUCのA20B-8100シリーズのLCD制御プリント基板です。これはCNCオペレーターパネルアセンブリ内に配置され、LCDユニットのディスプレイ制御回路を処理します。これは、CNCのビデオ出力信号を、LCDパネルが安定した正確な画像を生成するために必要とする適切な駆動信号に変換する責任を持つ基板です。オペレーターパネルは、機械工と工作機械が出会う場所です。CNCが通信する必要があるすべて（軸位置、主軸速度、プログラムステータス、アラームメッセージ、パラメータ値など）は、ディスプレイを通じて伝達されます。LCD制御基板の故障は、この視覚的なリンクを完全に断ち切ります。

CNCは内部で動作を続けますが、オペレーターはすべてのフィードバックを失います。稼働中の機械ではこれは生産停止を意味し、セットアップ中の機械では意味のある操作を不可能にします。

A20B-8100-0620は、FANUCのA20B-8100シリーズに属します。これは、iシリーズおよび関連するCNC世代のメインボード、オプションボード、オペレーターパネルエレクトロニクスをカバーする、広範な制御PCBファミリーです。このファミリー内では、LCD制御基板は、CNCのグラフィック出力と物理的なディスプレイパネルの間のインターフェイス層であり、CNCのメインマザーボード自体ではなく、オペレーターパネルハウジング内の専用基板で、ディスプレイ信号チェーンを管理します。

主な仕様

パラメータ

値

これらの信号はLCD制御基板に送られ、そこでいくつかの重要なタスクが実行されます:

信号変換とタイミング。

LCDパネルは、正確なタイミングを持つ特定のデジタル駆動信号を必要とします。

制御基板は、受信したビデオ信号フォーマットを、LCDパネルのドライバICが必要とする水平および垂直タイミングとピクセルデータフォーマットに変換します。バックライト駆動制御。

LCDパネルは、液晶層を後方から照らすためのバックライトを必要とします。

初期のFANUCパネルはインバータステージで駆動されるCCFL（冷陰極蛍光ランプ）バックライトを使用していましたが、後期のパネルはLEDバックライトを使用しています。LCD制御基板には、明るさを調整し、バックライトの有効/無効を制御するバックライト駆動回路が含まれているか、それに接続されています。

ディスプレイ電源管理。

制御基板は、ディスプレイパネル自体の電源シーケンスを管理します。これは、信号入力に対するパネル電源の印加タイミングを制御し、電源投入時の過渡現象によるLCDパネルの損傷を防ぎます。

信号整合性。 工作機械の産業環境では、サーボドライブのスイッチング、クーラントポンプのサイクル、モーターの始動など、電気的ノイズは常に課題です。

LCD制御基板は、フィルタリングとバッファリングを通じて信号整合性を維持し、電気的にノイズの多い環境にもかかわらず、ディスプレイ画像を安定させます。LCD制御基板の故障の兆候

LCD制御基板の問題は通常視覚的に明らかですが、徐々に進行することもあります:

完全に画面が真っ暗

電源が入っていてバックライトが見えない場合、基板またはバックライト電源のいずれかが原因である可能性があります。基板を交換する前に、CNCが他の点で正常に動作しているか確認してください（RS-232C経由で確認するか、通常の動作音を聞いてください）。

画像は表示されるが、色あせているか、色が間違っている ディスプレイ信号チェーンは機能していますが、基板上のコントラストまたはカラー制御回路が部分的に故障していることを示唆しています。

ディスプレイが断続的にちらつき その後安定する場合は、制御基板上のコンポーネントの故障を示唆しています。これは、経年劣化したコンデンサや、不安定なバックライト電源に関連していることが多いです。

CNCは動作し続けているのに画面がフリーズする （機械が入力に応答し続けていることを確認済み）は、メインボードの故障ではなく、ディスプレイ制御基板の故障を示唆しています。

よくある質問Q1: ディスプレイが完全に真っ暗ですが、CNCは動作しているようです。LCD制御基板が故障の原因であることをどのように確認できますか？

まず、真っ暗な画面にもかかわらずCNCが動作していることを確認してください。RS-232C接続を試すか、機械がMDI入力を音で受け付けるかどうかを観察してください。

CNCが正常に動作している場合、故障はメインボードではなくディスプレイチェーンにあります。

コネクタを通じてLCD制御基板にDC電源が供給されているか測定してください。電源が供給されているのに画面が真っ暗な場合は、次に基板自体またはバックライト電源を確認する必要があります。

既知の正常なスペア基板を一時的に交換することで、A20B-8100-0620が原因であるか否かを確定または除外できます。

Q2: LCDパネルはA20B-8100-0620制御基板とは別に交換できますか？

LCDパネルとその制御基板は、FANUCオペレーターパネルアセンブリにおいて密接にマッチングされたコンポーネントです。

FANUCは、スペアパーツプログラムを通じてマッチングされたペアとして販売しています。フィールドサービスでは、互換性のマッチングに自信がない限り、制御基板とパネルを一緒に交換することが一般的に推奨されます。

LCDパネルのみが物理的に故障した場合（画面のひび割れ、ドット抜け）、同じオペレーターパネルアセンブリ世代のマッチングされた交換用パネルが必要です。

Q3: A20B-8100-0620を交換した後、画像は表示されますが、色が間違っているかコントラストがおかしいです。何を調整すべきですか？

一部のFANUC LCD制御基板には、基板上のトリムポットまたはCNCパラメータ設定を介してアクセスできる明るさとコントラストの調整機能があります。

基板交換後、ディスプレイ輝度に関する関連CNCパラメータが正しく設定されているか確認してください。

パラメータチェック後も画像が正しくない場合は、交換用基板の初期設定にFANUCのディスプレイ調整手順を使用する必要がある場合があります。

また、交換用基板のリビジョンが、取り付けられている特定のLCDパネルと互換性があることを確認してください。

Q4: ディスプレイは低温時には動作しますが、機械が30分稼働した後には故障します。これはLCD制御基板の故障の兆候ですか？

熱による故障は、制御基板上の電解コンデンサの経年劣化の典型的な兆候です。

室温では許容範囲内のコンデンサでも、動作温度では故障する可能性があります。

この症状は、高密度実装基板上の故障したコンデンサの特定には専門的な機器が必要なため、修理よりも交換が必要な制御基板の強力な指標となります。基板交換が実用的な解決策です。

Q5: A20B-8100-0620を交換する前にSRAMデータのバックアップは必要ですか？

いいえ。LCD制御基板は純粋なディスプレイ回路であり、機械パラメータ、プログラム、または設定データは保持しません。SRAMデータはCNCのメインボードメモリモジュールに保存されます。

A20B-8100-0620の交換は、データの損失のリスクを伴いません。電源を切り、基板を交換し、すべてのケーブルを慎重に再接続し、通常通り電源を入れます。
