| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-8100-0271 |

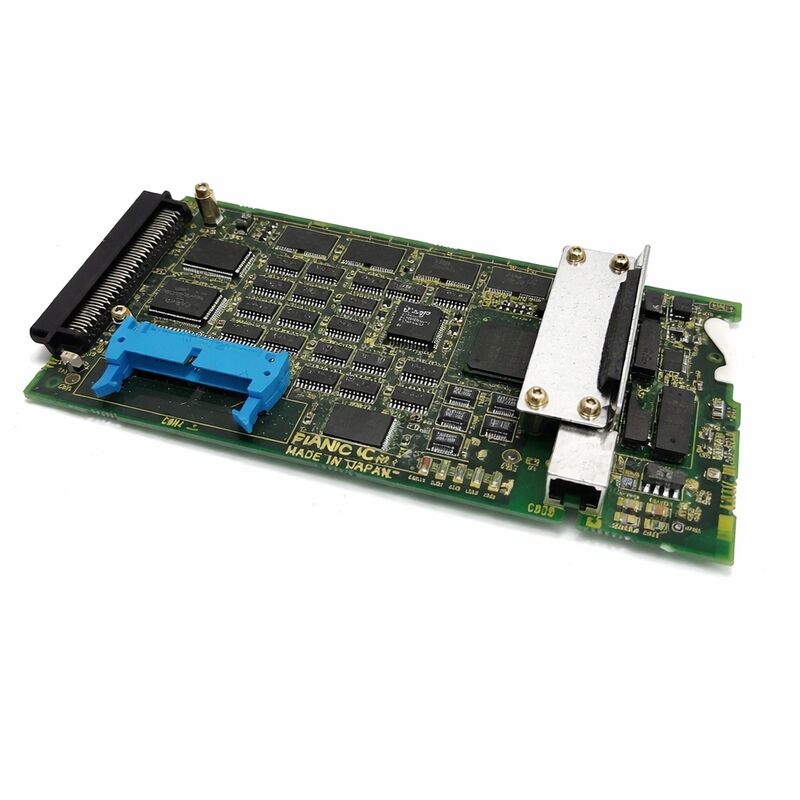

A20B-8100-0271は,FANUCのiシリーズCNCコントローラ用のデータサーバーオプションPCBである.コントローラのメインボードライザー上のオプションスロットにインストールされ,同時に2つの機能を追加する.ATA フラッシュ カードで,高容量NC プログラムローカルストレージDNC プログラム管理のための工場LANへのEthernet接続.
このボードなしでは,iシリーズのCNCはNCプログラムを主要FROM/SRAMメモリに保存します. 数百キロバイトから数キロバイトで測定される容量です.プログラムは,容量がメガバイトからギガバイトで測定されるATAフラッシュカードに保存されます.微細な挿入ステップ,多面コンタール,または大きなサブルーチンセットを持つ複雑な部品は,機械に完全にローカルに保管され,即座に実行できます.
Ethernet インターフェイスは,FANUCの FTP対応データサーバープロトコルを通じて,データサーバーを工場LANに接続します.物理的なメディアやRS-232Cシリアルケーブル接続なしでネットワーク上でプログラムをアップロードしてダウンロードすることができますプログラムがネットワークからストリーミングするのではなく,ローカルフラッシュストレージから実行されるため,カット中にネットワーク中断はマシン動作に影響しません.
| パラメータ | 価値 |
|---|---|
| 部分番号 | A20B-8100-0271 |
| 互換性のあるCNC | シリーズ 15i, 16i, 18i, 21i, 0i |
| インターフェース | イーサネット |
| 保存 | ATAフラッシュカード (CNH6コネクタ) |
| シリーズ | A20B-8100 |
| ATA アダプタ | 通常は含まれない (リフォーム) |
| 原産地 | 日本 |
ATAフラッシュカードアダプタは,ボード上のCNH6コネクタに接続され,ボードをインストールする前に接続する必要があります. 板がスロットに入るとアクセスできません.二次市場でのリニューアルされたユニットは,通常,ATAアダプターなしで供給されます.含まれていない場合は別途入手する必要があります.
ATAアダプタの物理クリアランス要件により,ボードは特定のオプションスロット位置にインストールできません.
注文する前に 制御器の利用可能なスロット位置を確認します
いくつかの16i-B/18i-Bコントローラには,メインボードにEthernetが組み込まれていて,FOCAS2/Ethernet通信を機械モニタリングおよびDNCプログラムストリーミングに可能にします.これはデータサーバーの機能と同じではありません組み込みEthernetだけでは,ATAカードのローカルストレージやデータサーバーのFTPプロトコルは提供されません.組み込みEthernetを搭載したマシンでは,大規模なローカルプログラムストレージが必要な場合,またはストリーミングフリー動作が要求されている場合,A20B-8100-0271からまだ恩恵を受けることができます..
データサーバー機能には,対応するFANUCオプションソフトウェアが CNC の FROM で有効にする必要があります.このオプションが有効でない場合は,データサーバーの画面と機能は,ボードをインストールしても,CNCオペレーターインターフェースに表示されません.
Q1: データサーバーの機能にはソフトウェアのオプションが必要ですか?
はい.データサーバーの機能は,対応するオプションソフトウェアが CNCの FROMで有効にする必要があります.オプションが有効でない場合,データサーバーの画面と機能は,物理的にボードをインストールしても,CNCオペレーターインターフェースに表示されません代替ハードウェアを注文する前にデータサーバーのオプションが存在していることを確認するためにシステムオプション状態画面をチェックします.
Q2: 改装されたボードにATAアダプターが欠落しています.どこで接続しますか?
ATAフラッシュカードアダプタは,A20B-8100-0271ボードのCNH6コネクタに接続する.選択スロットにボードを設置する前に CNH6 に接続する必要があります.ボードを設置したときにアダプターには到達できません.適切なATAアダプタを別々にソースし,インストール前にボードに接続します.
Q3: 板が制限されたスロット位置に設置された場合はどうなるか?
ATAカードアダプタには,特定のスロット位置にあるLCDアセンブリまたは隣接ボードと衝突する物理的なクリアランス要件があります.制限されたスロットに設置すると,コントローラが正しく閉まるか,ATAアダプタが座るのを防ぐインストール前に特定のコントローラに許可されたスロット位置が利用可能であることを確認します.
Q4:A20B-8100-0271は30iシリーズまたは31iシリーズコントローラで使用できますか?
A20B-8100-0271は15i/16i/18i/21i/0iiシリーズ世代向けである.30i/31i/32iシリーズは異なるハードウェアアーキテクチャと異なるオプションボードフォーマットを使用する.これらのコントローラでは,Ethernetとデータサーバー機能のためのA20B-8101シリーズオプションボードを使用します..
Q5: ATA フラッシュカードの容量は?
標準ATAフラッシュカードは,インストールされているFANUCデータサーバーソフトウェアバージョンによって定義された容量範囲内である.非常に大きい現代ATAカードは,古いファームウェアのアドレス処理能力を上回る可能性があります.サポートされる容量は,通常,ソフトウェアリリースに応じて 32MB から 1GB の範囲にあります.FANUCのデータサーバーオペレーターマニュアルには,各ソフトウェアバージョンのサポートされたカードタイプと容量制限が指定されています.
