| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-8100-0137 |

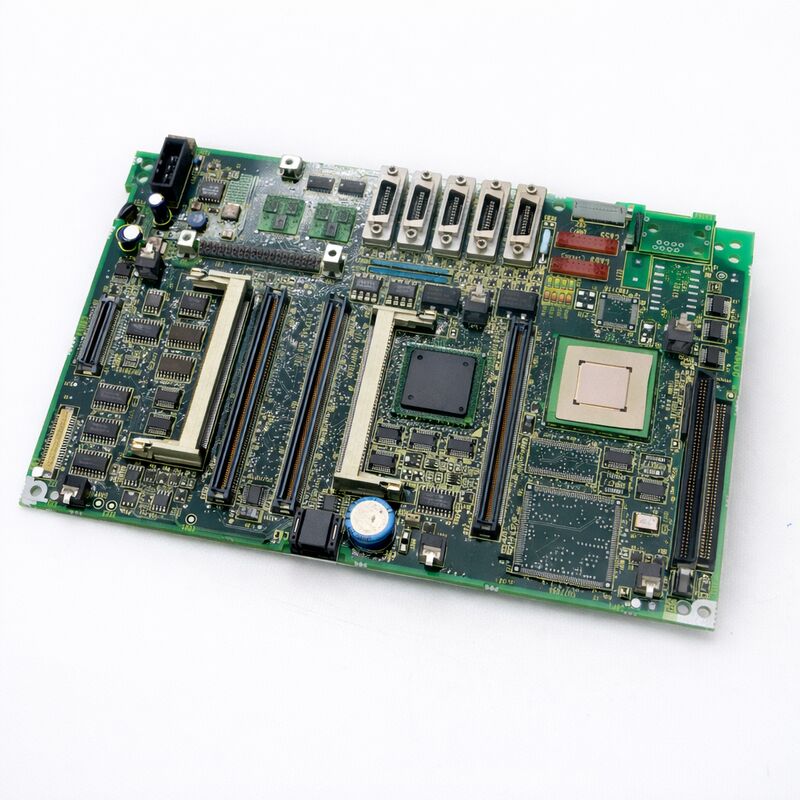

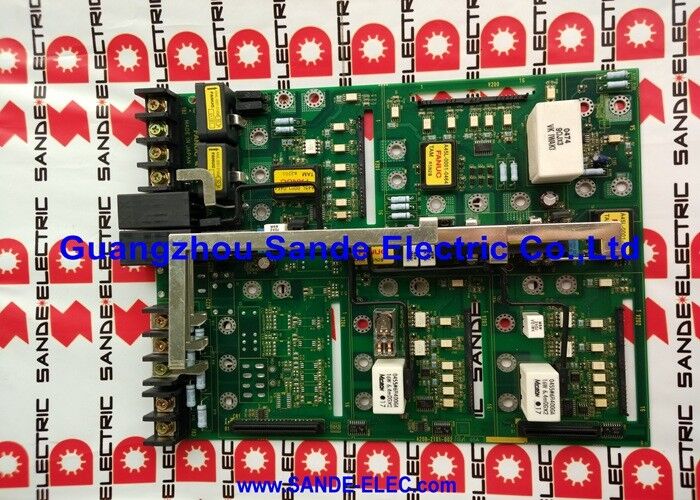

A20B-8100-0137は,LCD搭載のFANUCシリーズ21i-Aの主なPCBです. the CNC's main control board integrates into the rear of the LCD/operator panel assembly — the main PCB and display are a combined physical unit rather than the separate control unit and panel assembly used in standalone rack-mounted designsこの2つのコンフィギュレーションは同じ 21i-A CNC プラットフォームを共有していますが,物理的なパッケージで異なります.
このLCDを搭載したメインPCBは 21i-AのCNC機能をすべて処理します CNCソフトウェアの実行,PMC梯子の実行,I/O管理,オペレーターインターフェースの処理制御ユニットの機能モジュールの調整主なPCBが故障すると 制御システムが完全に故障します
| パラメータ | 価値 |
|---|---|
| 部分番号 | A20B-8100-0137 |
| 互換性のあるCNC | シリーズ21i-A |
| 設置 | 液晶マウント |
| PMC | PMC-SA1 |
| 指示速度 | 5 μs/ステップ |
| マックス 階段 | 5,000 |
| シリーズ | A20B-8100 |
このボードに組み込まれているPMCバージョンはPMC-SA1: 5μs/step命令実行と最大5000ステップの階段です.これはPMC-SA5変種と区別します.実行速度が高く 梯子の容量が大きい.
元のビルドからPMC-SA1を装備した21i-Aマシンでは,A20B-8100-0137は元のPMC構成を維持する類似した交換機である.PMC-SA5 を搭載したボードに交換すると技術的に能力は向上しますが,インストールされたマシンの梯子がSA1の動作に書き込まれ調整された場合,PMC環境は変化します.SA5を審査せずに導入するのは 単純なことではありません
5000ステップの階段制限は 中小型の機械の自動化論理に対応します ツール交換シーケンス 安全ロックロジック 操作パネル応答機械モード管理は,この容量内に快適に適合し,シンプルな加工センターとターンアプリケーション.
注文前に3つの互換性チェックポイント
Q1: PMC-SA1 と PMC-SA5 の違いは何ですか?
両者は21i-AメインPCBファミリーの組み込みPMCバージョンである.PMC-SA1 (このボード) は,最大5000ステップの梯子容量で5μs/ステップの指示速度を提供します.PMC-SA5は,より速い命令実行とより大きな梯子容量を提供します.設置された機械の梯子プログラムがSA5環境と互換性があるかを確認しない限り,それらは互換性がない.
Q2:LCD搭載のメインPCBとは何か? スタンドアロンボードとはどう違いますか?
LCDマウント設計では,CNCメインPCBがLCD/オペレーターパネルユニットの裏側に統合される.主なPCBは別々の制御ラックキャビネットにあります両者は同じ21i-A CNC プラットフォームを使用していますが,物理的なハードウェアは異なります. LCD 搭載およびスタンドアロンメイン PCB は物理的に交換できません.
Q3:A20B-8100-0137を交換するには,CNCデータバックアップが必要ですか?
はい.すべてのCNCデータ パーマータ,PMC梯子,ツールデータ,プログラム 元のボードを削除する前にバックアップ.CNCパラメータは SRAMメモリモジュールに居住する,メインPCB自体ではなく,しかし,完全なバックアップは,交換手順中にデータの損失から守ります.交換ボードは工場のデフォルトで到着します.
Q4: 主なPCBが故障したと結論付ける前に何が確認されるべきですか?
制御電源の電圧をチェック 障害電源は同一の症状を生成します. すべてのコネクタとメモリモジュール座席を確認します.特定の故障段階を特定するために,ブートステージの診断LED状態を21i-Aメンテナンスマニュアルと比較する画面の初期化段階で停止し,LEDが進んでいない場合は,主PCBの前に電源の問題があることを示します.
Q5:A20B-8100-0137は 21i-Bか 16i-Aと互換性があるか?
A20B-8100-0137は,21i-AのLCDマウント構成に特化したものです.21i-B,16i-A,および18i-Aは異なる主要なPCBシリーズを使用します.21i-Bは同じA20B-8100ファミリーでも異なるボード番号を使用しますインストールされたCNCはシリーズ21i-Aで,既存のメインPCBはA20B-8100-0137であることを確認してください.
