| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-8002-0703 |

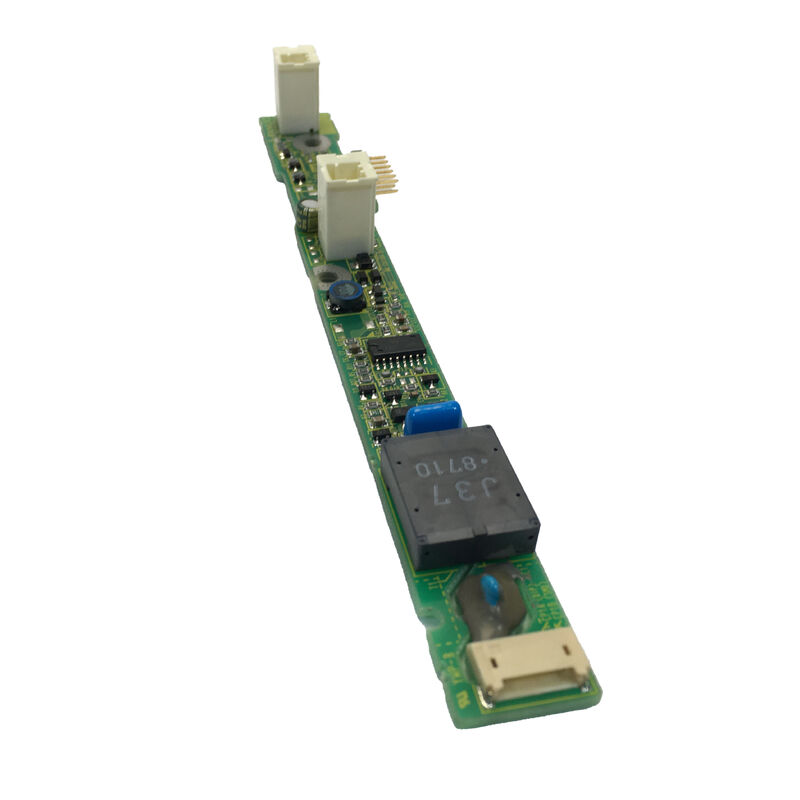

についてFANUC A20B-8002-0703これは8.4インチカラーLCDインバーター安定した画面照明と信頼性の高い視覚性能が不可欠なディスプレイ関連アプリケーションのために設計されています.A20B-8002シリーズ,このユニットは,汎用制御ボードではなく専用ディスプレイサポートコンポーネントとして配置されています.FANUC インターフェースシステムの サービスや交換作業において特に重要になる.
実用的な機械操作では,インバーターセクションは非常に特殊な役割を果たします.
ディスプレイにはまだ完ぺきなLCDパネルと機能する制御ロジックがあるが,バックライトの電源段階が不安定または故障した場合には読み取れないままである.
インバーターボードは,暗く,薄く,または間隔的に動作するCNCディスプレイの故障を解決する重要なチェックポイントです.
A20B-8002-0703は,透明で使いやすい画面に必要な照明機能をサポートすることで,ディスプレイチェーンのこの部分に対応します.
メンテナンスチームにとって このモデルの価値は 集中した互換性 機能的なシンプルさ操作者インターフェースの大きな部分を交換することなく,正常な表示読み取りを回復する有用性.
長時間稼働する機械の設置では 画面修理の作業流程に 使える余分な部品になります
| パラメータ | 公式に確認されたデータ |
|---|---|
| 部分番号 | A20B-8002-0703 |
| 板の種類 | インバーター |
| ディスプレイタイプ | 8.4インチカラーLCD |
| ハードウェア部門 | LCD搭載型CNCハードウェア |
| 設置場所 | カバーの中 |
| 関連ディスプレイユニット | 8.4インチカラーLCD/MDIユニット |
| 関連したLCDID | 1011 |
インバーターは,LCDパネルとは異なり,画像を作成しません.その仕事はディスプレイ組の照明側をサポートすることです.フィールドサービスでは,この区別が重要です.
画面が黒か暗すぎると読み取れない.多くの場合,問題は制御プロセッサやLCDパネルではなく,しかし,インバーターステージは,画面照明を動かす.
これはA20B-8002-0703をディスプレイ関連の欠陥に対する 標的型交換部品にします 画面の元の構造を維持することは インターフェースの完全な組成を変更するよりも 優れています
Q1:A20B-8002-0703の主な機能は何ですか?
A20B-8002-0703は,8.4インチカラーディスプレイシステムのためのLCDインバーターとして機能する.産業用では,画面が表示されるために必要なバックライト電源セクションをサポートすることを意味します.
インバータが正しく機能していない場合,機器がまだ電源を供給し,反応しているにもかかわらず,ディスプレイは暗く,読み取れない,または不安定に見えます.
Q2:インバーターボードとLCDパネルは?
LCDパネルは画像を搭載するディスプレイ表面であり,インバーターは画面組成の照明側をサポートする.欠陥のあるインバーターは,健全なLCDパネルが失敗しているように見える可能性があります.
経験豊富な技術者は 画面の問題を パネルの欠陥,インバーターの欠陥,ケーブルの欠陥, メインボードの欠陥に 分けて 盲目的にディスプレイを交換する代わりに
Q3:通常インバーターに問題があることを示唆する症状は?
典型的な症状は 制御器がまだアクティブで黒い画面, 薄いディスプレイ, 点滅する明るさ, 起動時にわずかに点灯して消える画面です
CNC サービス作業では,これらの標識は,LCD パネルまたはメイン制御ボードを非難する前にバックライト電源ステージを検査すべきであることをしばしば示します.
Q4:LCDインバーターボードでは正確なモデルマッチングがなぜ重要ですか?
2つのボードが似ても 接続装置のレイアウトは違いますがディスプレイサイズ適性,または電力の特性.
産業用メンテナンスの場合 オリジナルモデルにマッチすることで 不安定な明るさや 早期故障や 装置の不一致のリスクを軽減できます
Q5: このインバータを交換する前に何を確認すべきですか?
技術者は 正確な部品番号を確認し, ハーネスとコネクタを検査し,LCDパネルの状態を調べ,キャビネットに熱ストレスや汚染の兆候があるかどうかを確認する必要があります.
また,電源供給の不良が時に同様の症状を引き起こす可能性があるため,画面の問題が上流電源の問題によって引き起こされていないことを確認することは良い慣習です.
