| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-8002-0633 |

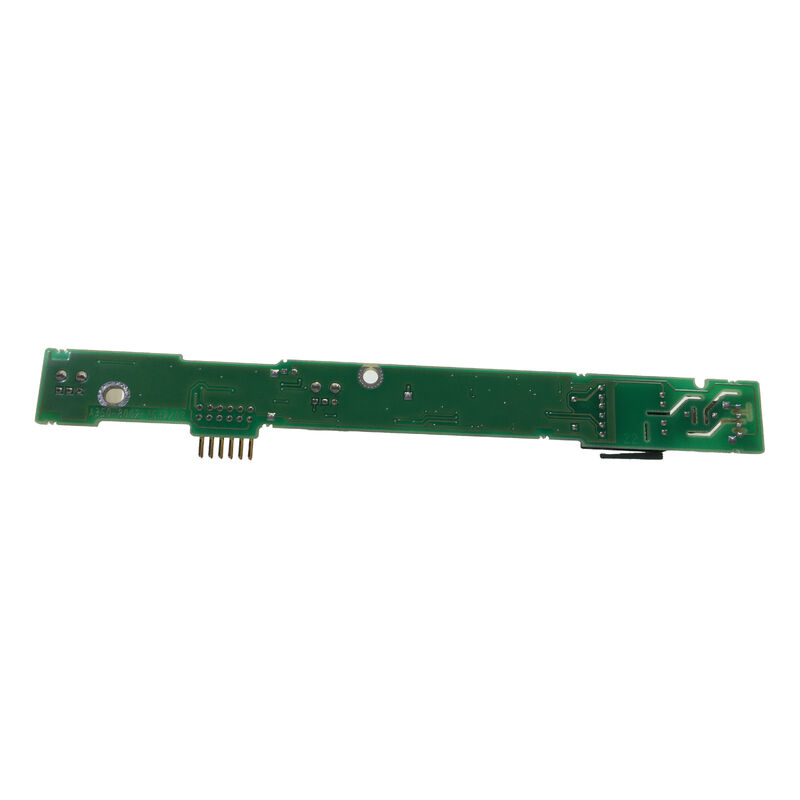

についてFANUC A20B-8002-0633これはバックライトインバーターPCB内側で使用0iシリーズ制御システム特に中級0i-Cと0i-Dの構成と8.4インチ色ディスプレイその仕事は,LCDバックライトセクションに必要な電源ステージをサポートし,画面が正しく照明し,動作中に可用な可視性を維持することを可能にします.
フィールドでは,バックライトインバーターボードは 非常に特定の,しかし非常に重要な部品です.
LCD パネル自体はまだ存在し,技術的には完整しているかもしれませんが,インバーターステージが正しく機能していない場合,画面は暗く,薄く,読めないように見える可能性があります.
つまり 機械のディスプレイが故障しているように見えますが 実際の問題は パネルやメイン制御ボードではなく バックライト電源回路にあります
これは,A20B-8002-0633を,薄暗い画面,背景のアクティブ制御の黒いディスプレイ条件,または不一致なバックライトの起動を含む修理状況に特に関連しています.
0iシリーズのシステムに詳しい技術者にとって インバーターボードはディスプレイ電源チェーンにおける標準的なチェックポイントです特に,複数のスクリーン関連部品がコンパクトな構造で一緒に動作する黄色い裏付けの制御組件では.
適したシステム
関連表示サイズ
理事会の役割
バックライトインバーターPCBはLCDパネルと違うし,メインディスプレイ制御ボードとは違う.
スクリーンシステムの照明側を電気を供給します 画面の光源は
メンテナンスの実践では,この区別は重要で,間違ったディスプレイコンポーネントを交換することは時間を無駄にして,故障を解決しないからです.
したがって,A20B-8002-0633は,正しい0iシリーズ構成で明るさと画面読み取れ性を回復するための専用サービス部品として最も接近できます.
Q1:A20B-8002-0633は実際に制御装置の中で何をしているのですか?
このボードはバックライトインバーターPCBとして動作します つまりLCDバックライトシステムに必要な電源変換をサポートします操作者がCNCインターフェースをはっきりと見ることができるように画面を明るくします.
インバーターセクションが故障すると,制御装置がまだ動いているときでさえ,ディスプレイが黒く,または非常に薄く見える可能性があります.
Q2:インバーターボードは LCD パネルとはどう違いますか?
LCDパネルは視覚的な表示面であり,インバーターボードはパネルを読み取れるようにする照明機能をサポートします.
経験豊富な技術者は パネル障害,インバーター障害,ケーブル障害,悪いLCDとしてすべての暗い画面を扱うよりも.
Q3: インバーターボードの故障をよく示す症状は?
画面が起動時に瞬く間に点滅し 暗く 照明が不一致します制御装置が動いているように見える間,表示が読み取れない状態になります..
現場診断では,技術者は,画面の問題がバックライトに関連しているかどうかを判断する前に,マシンがまだバックグラウンドで動作しているかどうかを確認することが多い.
Q4: バックライトインバーターボードでは正確なモデルマッチングがなぜ重要ですか?
インバーターボードは 特定のディスプレイサイズ パネル構成 コントロールファミリーに 縛られているからです
0iシリーズ制御装置では,適切なマッチングは,フィットのためだけでなく,安定した照明動作と長期的信頼性も.
Q5:このインバーターPCBを交換する前にエンジニアは何を検査すべきですか?
液晶パネルの状態や 帯やコネクタや 周囲のディスプレイのハードウェアを制御キャビネットの上流電源の問題や損傷によって問題が発生していないことを確認.
インバーターステージの故障は長時間稼働と熱条件に関連しているため,ディスプレイエリアで熱ストレスや老化の兆候を探すことも良い慣習です.
