| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-8001-0641 |

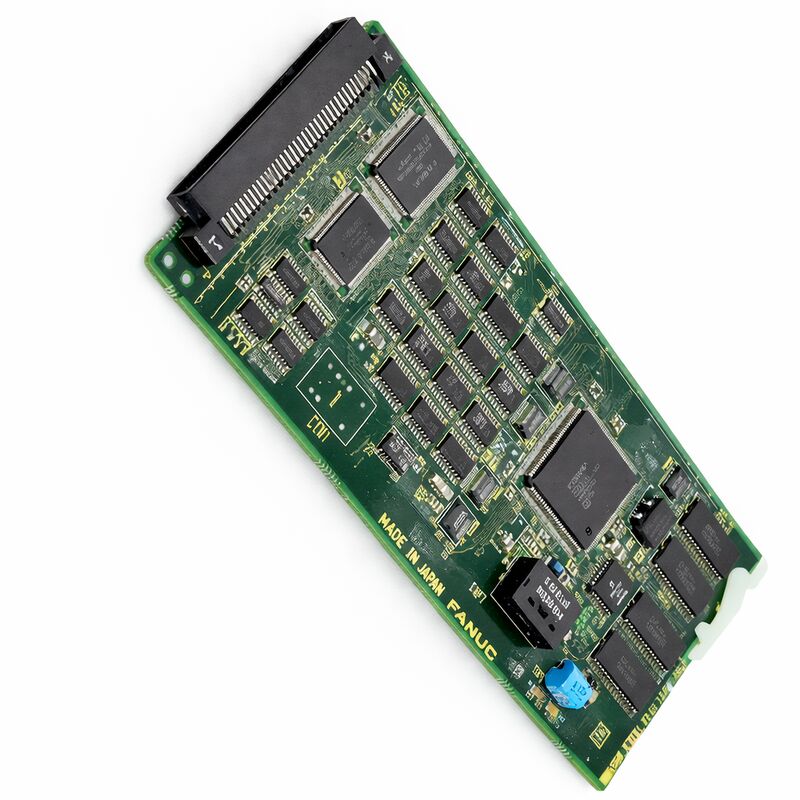

についてFANUC A20B-8001-0641これはHSSBインターフェースPCBFANUC iシリーズ制御装置のCNC側で使用されます.16i,18i,および21i基本ユニットに固定され,COP7高速シリアルバス接続のための光学コネクタ
機械環境ではこのボードは,CNCが標準的な低速シリアル接続ではなく,互換性のあるパーソナルコンピュータへの専用光学通信経路を必要とするときに選択されます..
iシリーズハードウェアアーキテクチャでは,HSSBは光ファイバーを通じてCNCとPC間で大量のデータを転送するために使用される高速シリアルバスである.
A20B-8001-0641は 軸制御や スピンドル電源やディスプレイのみの機能ではなく 通信とシステム統合のためのボードです
通常は,CPUカード,軸制御カード,メモリモジュールなどのコア制御ハードウェアと並んで黄色バックプレーンの制御構造にインストールされます.
HSSBのケーブル長さは最大で100メートルこのNC側インターフェースボードが特定の互換性のあるPC側ボードとペアリングされている場合.
これはボードを キャビネットレベルでの統合だけでなく 機械からPCまでの距離を 長い光学接続が好ましい装置にも 使えます
| パラメータ | 価値 |
|---|---|
| 部分番号 | A20B-8001-0641 |
| ブランド | FANUC |
| 製品タイプ | インターフェースPCB |
| 理事会の機能 | HSSBインターフェース |
| コントロール 家族 | 16i / 18i / 21i iシリーズ |
| 接続メディアム | 光ファイバー |
| オプティカルコネクタ | COP7 |
| 設置の文脈 | 基本ユニット内のCNCサイドボード |
| 典型 的 な 役割 | 高速CNC対PC通信 |
についてA20B-8001-0641最も適しているPCからCNCへの高速通信FANUC iシリーズシステムで
大量のデータを転送するために HSSB 接続が必要とする機械に 適合し,PC ベースのサポートソフトウェアを統合しますまたは元の制御アーキテクチャを変更せずに確立されたCNC-PC通信構造を維持.
また,改装支援,16i/18i/21i制御装置のボード交換そして黄色のバックプレンのiシリーズシステムでの整備作業元のHSSB経路を復元する必要がある場合
メンテナンスの観点から言えば,このボードは,CNCハードウェアが使用可能であり,通信層はより広範な制御変更ではなく正しいインターフェースボードを必要としているときに最も有用です.
Q1:A20B-8001-0641の主な目的は?
その役割は,HSSBインターフェース CNC側FANUC iシリーズ制御器が,光ファイバー接続を通じて互換性のあるPCと大量のデータを交換できるようにします.
Q2:これはPC側 HSSBボードですか?
違う このモデルはNC側/CNC側インターフェースボードHSSBの配置は,光ファイバーで接続された,CNCサイドボードと,PCサイドインターフェースボードを使用します.
Q3:通常はどのFANUC制御装置に関連付けられていますか?
関連しているiシリーズ制御装置,例えば16i,18i,21i標準的な外部通信箱ではなく,CNC基本装置に設置されます.
Q4:COP7のコネクタが重要なのはなぜですか?
についてCOP7HSSBリンクが使用する光学接続ポイントです 光ファイバーで通信するからですコネクタの状態とケーブル互換性は,通信安定に直接影響します..
Q5: このボードを交換する前に何を確認すべきですか?
正確な部品番号を確認し,マシンが実際に HSSB を使用していることを確認し,光学コネクタとファイバーの状態を検査し,ペア化されたPC側インターフェースボードが互換性があることを確認します.
このボードが通信層に属しているため,故障診断には,CNCカードのみではなく,HSSB経路全体を含める必要があります.
