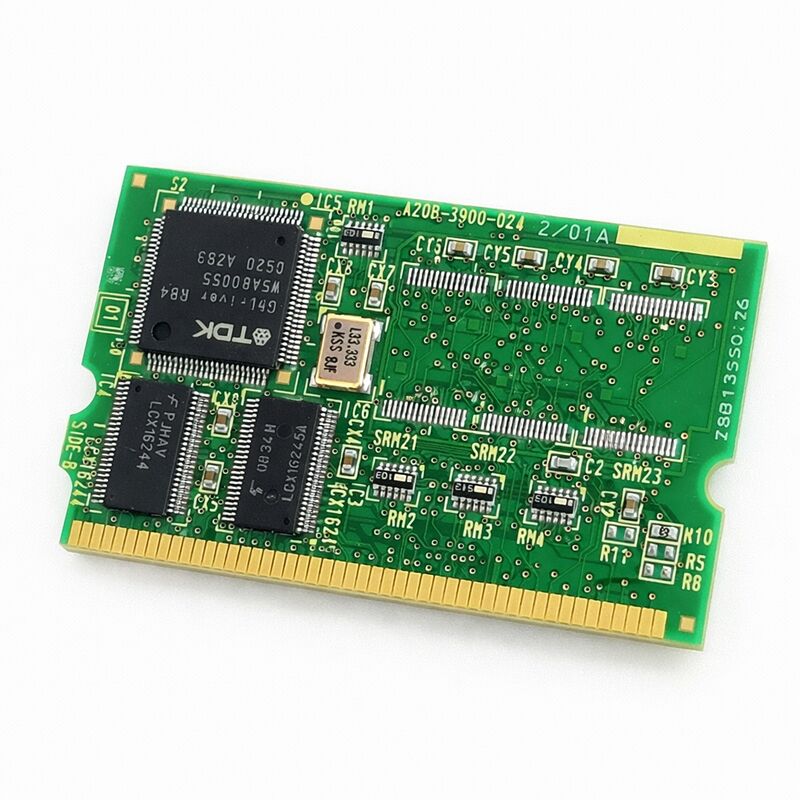

A20B-3900-0242 ファヌックPCBボード A20B39000242 A2OB-39OO-O242

FANUC A20B-3900-0242 ◎ SRAMメモリモジュール ◎ A20B-3900シリーズ 日本産

部品番号:A20B-3900-0242 について

製造者:FANUC株式会社 (日本)

製品タイプ:SRAMメモリモジュール (PCB)

ボードシリーズ:A20B-3900

互換性のあるシステムFANUCのCNC制御システム

概要

A20B-3900-0242は,FANUCのA20B-3900シリーズのSRAMメモリモジュールである.SRAM スタティックランダムアクセスメモリは,すべてのFANUC CNCコントローラのアクティブデータストレージの中心にあるバッテリー付きの揮発性メモリです.

部品プログラム,ツールオフセットテーブル,パラメータ設定,ワークピースの座標データ,マクロ変数値などこのデータは 停電事件を 生き残らなければなりませんモジュールのバックアップ電池は SRAMの内容を 機械の電源サイクルの間に何年も保持します

A20B-3900シリーズは,FANUCの後世代のメモリモジュールファミリーを表しています.

これらのモジュールは,以前のFANUCメモリアーキテクチャと比較して,より高い容量と改善された統合を提供します.

-0242変数は,指定されたコントローラプラットフォームに適したSRAMアロケーションを提供します.

このモジュールが故障したとき,またはバックアップバッテリーが枯渇して交換されないとき,次のオフに SRAM の内容が失われます.

制御器は空白メモリで電源を再開します. すぐにアラームになります. 機械が再び部品を生産する前に,バックアップからすべてのマシン特有のデータが復元されなければならない.

基本規格

SRAM は 何 を 含ん で いる か

操作者が入力するすべてのプログラムが SRAM に存続します. すべてのツール長さと半径のオフセットは SRAM に存続します. 機械の動きを定義するすべてのCNCパラメータはサーボチューニング値I/O 割り当ては SRAM に存在します.

このメモリに 完全に含まれています

これはシステムソフトウェアとは異なります. システムソフトウェアは,From (Flash ROM) に存在します. バッテリーを必要とせず,通常のマシン使用中に変化しない独立した,揮発性のないストレージです.SRAMは FROM の上の作業メモリ層である..

工場,機械,仕事に関するデータが 保存されています

SRAMを失っても CNC ハードウェアは壊れない

電子機器は大丈夫です しかし SRAM データがないと コントローラには設定がありません 機械の移動制限や ツールライブラリや どのプログラムを実行するか わかりませんマシンが再び使用可能になる前にすべてバックアップファイルから再入力または復元する必要があります.

これは,バックアップの練習とバックアップバッテリーの状態を非常に重要なメンテナンスの問題にする.

バッテリー の バックアップ

このモジュールのSRAMは,マシンが切れたときに専用バックアップバッテリーで動いています.

蓄電池は有限な資源である.保存条件によって異なる典型的な使用寿命があるが,通常は通常のマシンサービスで数年間をカバーする.

バッテリーの電圧が SRAM 保持限界を下回ると,次回電源を切るとデータが失われます.

FANUC制御装置は,バッテリーが故障点に達する前に低電池アラームを発します.

バッテリーを入れ替える前に電源を消してはいけません. アラームが表示されると,安全な交換の窓は開いていますが,それは有限です.

電源を入れ替えるのは FANUC システムのほとんどで正しい手順です.

交換中に SRAM のコンテンツを有効に保つ. 起動する前に,正しい手順についてマシンのメンテナンスのドキュメントを確認してください.

データのバックアップ 任何のモジュール作業の前に

完全なパラメータバックアップ,プログラムバックアップ,ツールデータバックアップ,マクロ変数バックアップ ◎ モジュールに触れる前に,各カテゴリーの SRAM データがメモリーカードまたは外部ストレージにキャプチャされるべきです.

モジュール交換の5分前に撮ったバックアップは 6ヶ月前に撮ったものより ずっと価値がある

FANUCコントローラの起動画面はバックアップツールを提供します.

ほとんどのコントローラで利用可能な BOOT 機能も同様です.メモリーカードをフォーマットし,バックアップを開始し,ファイルが存在し,サイズがゼロでないことを確認し,その後モジュール作業を進めます.

よくある質問

Q1: 制御器は電源アップ時に SRAM パリティアラームを表示します.これは何を意味し,まず何を確認すべきですか?

SRAMの対等性アラームは,制御器がSRAMの破損データを検出したことを示します. 保存されたコンテンツはエラーチェック値と一致しません. まずバックアップバッテリーの電圧を確認します.バッテリーが枯れてしまうのが最も一般的な原因です.

バッテリーが弱い場合は,交換し,バックアップから復元します. バッテリーが良好であれば,モジュール自体にはハードウェア障害がある可能性があります.バックアップが利用可能であることを確認した後,交換する必要があります.

Q2: バッテリーアラームが表示されました. 緊急に対処する必要がありますか?

次の計画的な電源停止の前に対処する.バッテリーがまだ SRAM 保持するのに十分な充電量がある間にアラームが表示されますが,その幅は時間の経過とともに狭まります.最新の現在のシフトまたは次の保守ウィンドウ内で交換をスケジュール.

バッテリーを入れ替えるか,新しいバックアップを入れずに 一晩中停止を計画しないでください.

Q3: SRAM モジュールの交換後, "PARAMETER ENABLE" とすべてのパラメータがゼロに表示される機械アラーム.何が起こったのですか?

新しいモジュールは空っぽをインストールします. SRAM のすべてのデータ ̇ パラメータ,プログラム,オフセット ̇ は欠落しています. これは期待されます. ブート画面の復元機能を使用してバックアップから完全なパラメータセットを復元します.

最近のバックアップがない場合,パラメータは機械ドキュメントからまたはパラメータプリントアウトから手動で再入力する必要があります.

メモリモジュール交換後,パラメータの正確性を確認せずにマシンを動かさないこと.

Q4: A20B-3900 シリーズの SRAM モジュールは,異なるパーツ番号変数間で交換できますか?

A20B-3900 SRAM モジュールファミリーの異なるバージョンは,異なる容量割り当てを持ち,異なるコントローラープラットフォームにマッチすることができる.副語の変数間の交換は保証されません..

交換モジュールの正確な部品番号と取り外される部品番号を常に一致させる.

容量の不一致は,制御器が安装後にアラームを鳴らすか予測不能な振る舞いをさせる可能性があります.

Q5: 削除されたA20B-3900-0242がデータを保存できる期間は?

活発な電源がない場合,モジュールの電池がストレージ中にSRAMデータを保持します.

蓄積されたモジュールの健全な電池は 数年間データを保持します.しかし,貯蔵中に電池は使用中にと同じように 貯蔵温度が低い場合,よりゆっくりと 消費されます.

モジュールは,予備備品として保管されている場合,交換に使用する前に,バッテリーの状態を確認します.

バッテリーが充実し 最近のバックアップデータを持つモジュールは 価値のあるスペアであり バッテリーが枯渇したモジュールは ハードウェアに過ぎません
